Einrichtung

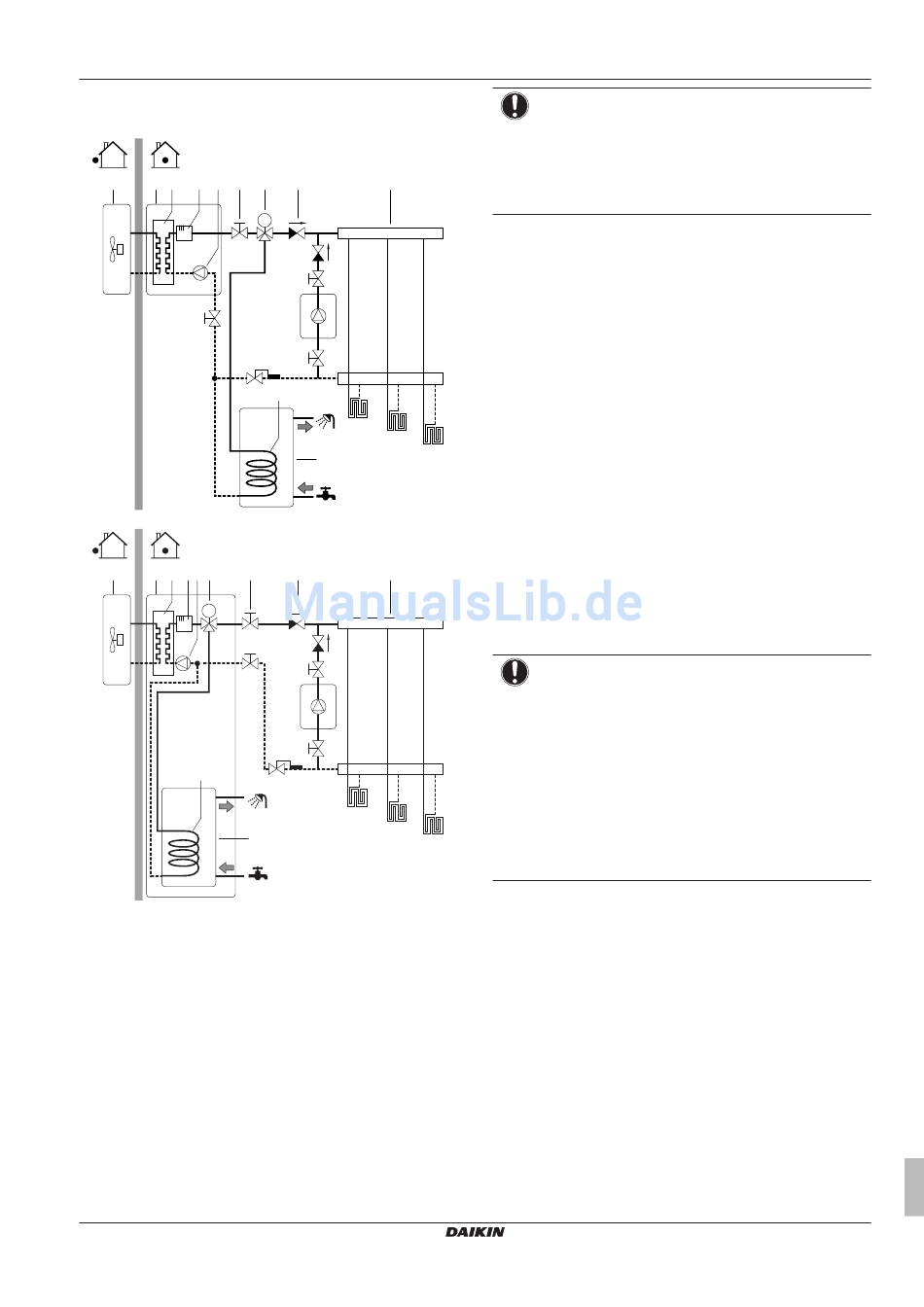

▪ Integrieren Sie den zusätzlichen Boiler wie folgt:
Nur für EHBH/X
a b c d e f
f
l
Nur für EHVH/X
a b c d e g f
M
f
n
m
a Außengerät
b Innengerät
c Wärmetauscher
d Reserveheizung
e Pumpe
f Absperrventil
g Motorisiertes
Brauchwasserspeicher)
h Rückschlagventil (bauseitig zu liefern)
i Absperrventil (bauseitig zu liefern)
j Kollektor (bauseitig zu liefern)
k Zusätzlicher Boiler (bauseitig zu liefern)
l Aquastat-Ventil (bauseitig zu liefern)
m Brauchwasserspeicher (EHBH/X: Option)
n Wärmetauscher-Rohrschlange
FHL1...3 Bodenheizung
ERHQ011~016BA+ERLQ011~016CA + EHBH/X16CA
Daikin Altherma - Niedertemperatur Split
4P313776-1C – 2012.11
g h j
M
h
i
k
i
n
FHL1
FHL2
FHL3
m
h j
h
i
k
l i
FHL1
FHL2
FHL3
3-Wege-Ventil (geliefert
HINWEIS
▪ Stellen Sie sicher, dass der zusätzliche Boiler und
dessen Integration in das System der gültigen
Gesetzgebung entspricht.
▪ Daikin ist NICHT verantwortlich für die unsachgemäße
oder unsichere
Boilersystems.
▪ Stellen Sie sicher, dass das Rücklaufwasser zur Wärmepumpe
55°C NICHT überschreitet. Gehen Sie hierzu wie folgt vor:
▪ Stellen Sie die Soll-Wassertemperatur über die Steuerung des
zusätzlichen Boilers auf maximal 55°C ein.
▪ Installieren Sie
Wärmepumpe.
▪ Stellen Sie das Aquastat-Ventil so ein, dass es bei über 55°C
schließt und bei unter 55°C öffnet.
▪ Installieren Sie Rückschlagventile.
▪ Achten Sie darauf, dass sich im Wasserkreislauf nur ein
Ausdehnungsgefäß
Ausdehnungsgefäß bereits vorinstalliert.
▪ Installieren Sie die digitale E/A-Platine (Option EKRP1HB).
▪ Schließen Sie X1
Wärmequelle) auf der Platine an den Thermostat des zusätzlichen
Boilers an.
▪ Hinweise zur Einstellung der Wärme-Emittenten finden Sie unter
"5.2 Einstellen des Raumheizungs-/-kühlsystems" auf Seite 9.
Erweiterte-Funktion
Über die Benutzerschnittstelle (Schnellstart-Assistent):
▪ Stellen Sie die Nutzung eines Bivalenzsystems als externe
Wärmequelle ein.
▪ Stellen Sie die Bivalenztemperatur und -hysterese ein.
HINWEIS
▪ Achten Sie darauf, dass die Bilanzhysterese genügend
Unterschied aufweist, um ein zu häufiges Umschalten
zwischen Innengerät und zusätzlichem Boiler zu
verhindern.
▪ Da die Außentemperatur vom Außenluftthermistor des
Außengeräts gemessen wird, installieren Sie das
Außengerät im Schatten, so dass es NICHT durch
direkte Sonneneinstrahlung beeinträchtigt oder ein-/
ausgeschaltet wird.
▪ Häufiges Umschalten kann zu Korrosionsbildung im
zusätzlichen Boiler führen. Weitere Informationen
erhalten Sie beim Hersteller des Boilers.
Umschaltung zu externer Wärmequelle durch einen Hilfskontakt
▪ Nur möglich bei Regelung durch einen externen Raumthermostat
UND einer Vorlauftemperaturzone (siehe "5.2 Einstellen des
Raumheizungs-/-kühlsystems" auf Seite 9).
▪ Beim Hilfskontakt kann es sich um folgende Elemente handeln:
▪ ein Außentemperaturthermostat
mit
▪ ein Tarifschalter
▪ ein manuell bedienter Kontakt
▪ ...
5 Anwendungsrichtlinien
Nutzung des zusätzlichen
ein Aquastat-Ventil im Rücklauf
befindet. Beim Innengerät
und X2 (Umschaltung zur
Referenzhandbuch für den Monteur
der
ist ein
externen
