ELEKTRISCHE SICHERHEIT

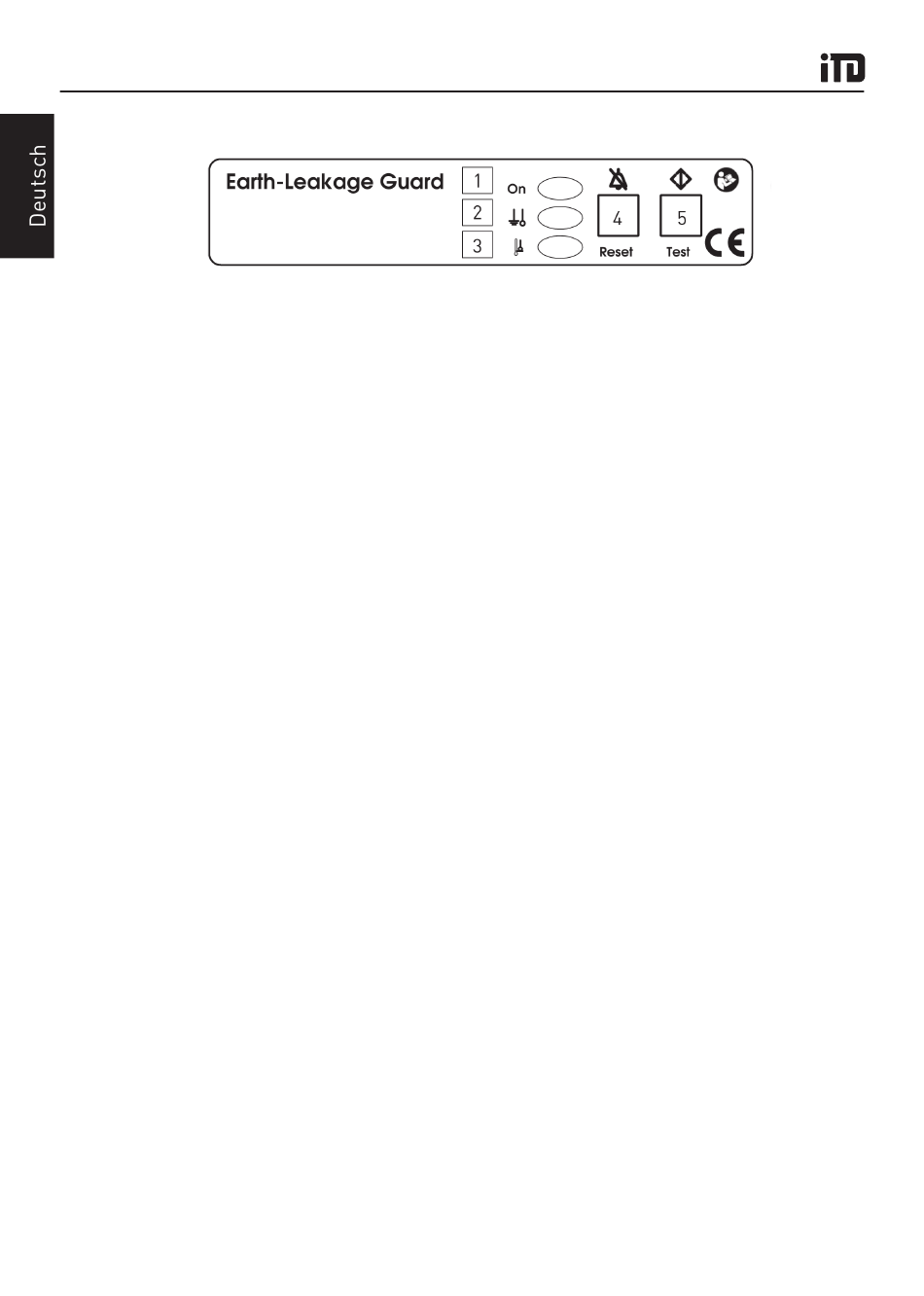

1 Netzkontroll-Leuchte (grün)
2 Isolationswiderstand (gelb)
3 Temperaturüberschreitung (gelb)
4 Fehlerquittiertaste
5 Test-Button
3.6.2 Bestimmungsgemäßer Gebrauch
Der Isolationswächter ELG dient zur Überwachung des Isolationswiderstandes von Geräten oder
Gerätegruppen, die an Trenntransformatoren zur Schutztrennung angeschlossen sind. Gleichzei-
tig wird der Transformator hinsichtlich seines Temperaturverhaltens überwacht. Die Auswertung
erfolgt prozessorgesteuert.
3.6.3 Bedienungsanleitung
Schalten Sie den Hauptschalter des Trenntransformators auf „EIN", läuft innerhalb von 5 s der
Selbsttest des Isolationswächters ELG automatisch im Hintergrund ab. Nach Abschluss des Selbst-
testes ist der Isolationswächter ELG betriebsbereit. Die Netzkontroll-Leuchte (grüne LED) leuchtet
permanent. Der Test wird im Betrieb zyklisch alle 8 Stunden selbständig durchgeführt und kann
zusätzlich manuell über den Test-Button ausgelöst werden.
Bei einem manuellen Test wird folgende Prüfroutine ausgeführt:
• Ein Isolationsfehler wird simuliert, die gelbe LED des Isolationswiderstandes leuchtet
dauerhaft, ein Warnton mit 2,4 kHz erklingt auf Dauer, beides erlischt nach ca. 5 s.
• Anschließend wird ein Temperaturfehler simuliert, die gelbe LED als Zeichen der Tempera-
turüberschreitung leuchtet auf Dauer, ein Warnton mit 2,4 kHz erklingt pulsierend, beides
erlischt nach ca. 5 s.
Ein Fehlerfall ist wie folgt zu erkennen:
• Tritt ein Isolationsfehler auf, leuchtet die gelbe LED des Isolationswiderstand dauerhaft,
ein Warnton mit 2,4 kHz erklingt permanent. Der Warnton kann mit der Fehlerquittierungstaste
zurückgesetzt werden. Die LED leuchtet, bis der Fehler behoben wurde.
• Wird der Isolationswächter ausgeschaltet und der Fehler zwischenzeitlich nicht behoben,
beginnt der obige Ablauf von vorne.
Beim Auftreten eines Isolationsfehler bleibt nach dessen Weggehen der akustische und
optische Alarm bis zur Quittierung an:
Erste Quittierung: akustischer Alarm aus
Zweite Quittierung: optischer Alarm aus
