3.6.1 絕緣檢測儀面板 (ELG)
對於帶有集成絕緣監控器的設備，評估電子設備安裝在變壓器外殼中；控制和顯示面板裝在其中一塊
擱板或顯示器板（symbio-cart）上。兩個組件都通過裝在單立柱或媒體柱（Symbio-cart）中的接口
電纜互連。

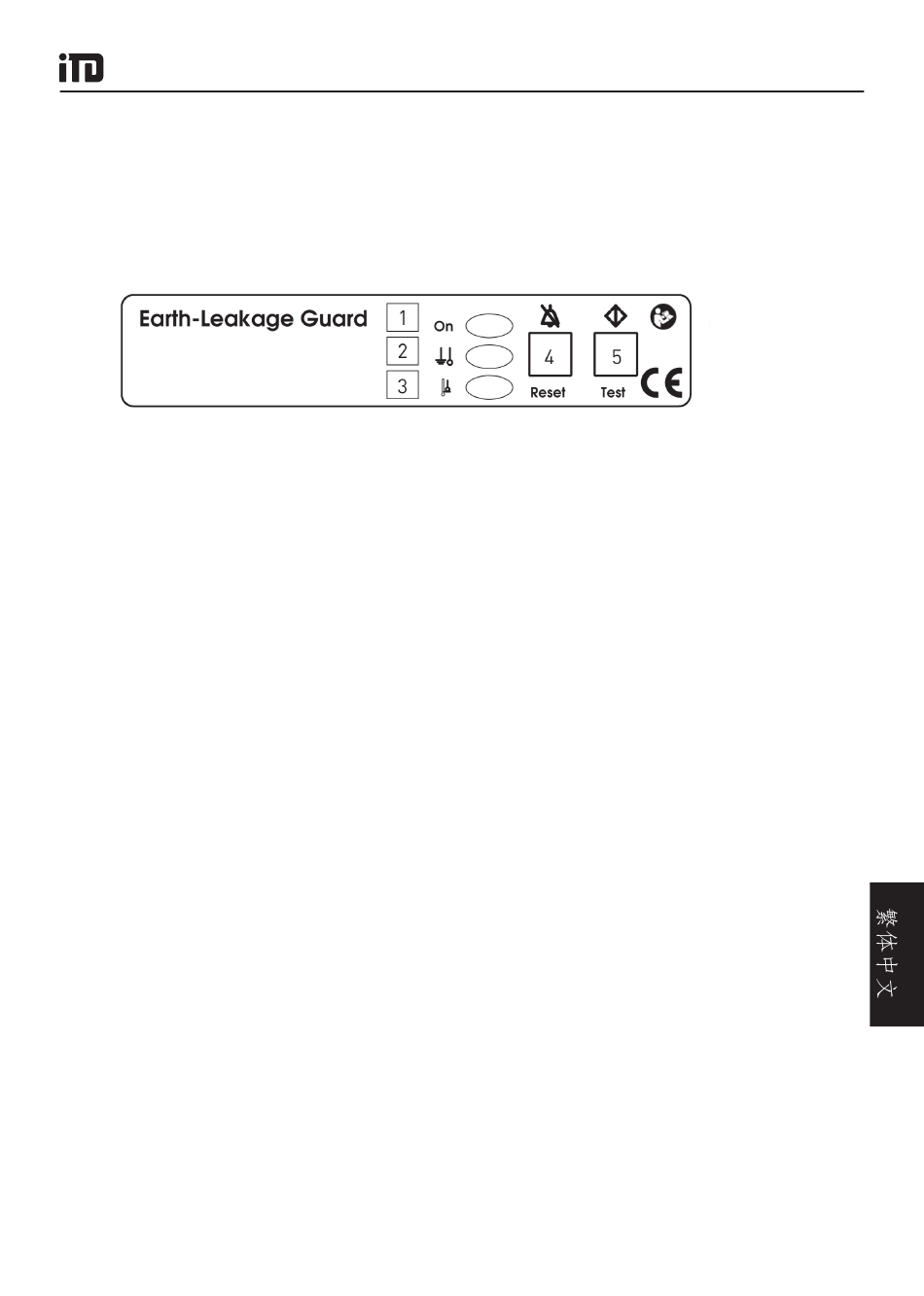

絕緣檢測儀面板 (ELG) （可選）：
1 電源指示燈（綠色）
2 絕緣電阻（黃色）
3 溫度過高（黃色）
4 確認故障
5 測試按鈕
3.6.2 預期用途
絕緣檢測儀 ELG 是用於監視連接到隔離變壓器的設備或設備組的絕緣電阻。
變壓器的溫度性能也會同時被監測。
評估是在處理器控制下進行的。
3.6.3 操作手冊
將隔離變壓器的主開關調為"ON"，絕緣檢測儀 ELG 的自檢功能在 5 秒內將在後台自動運行。
絕緣檢測儀 ELG 在自檢後將準備好運行。
電源指示燈（綠色 LED 燈）將持續發亮。在操作過程中，絕緣檢測儀將會每 8 小時進行週期性
的檢測，同時也可以通過測試按鈕進行手動觸發。
對於手動檢測，以下程序將被執行：
•
模擬絕緣故障，絕緣電阻（黃色 LED 燈）持續發亮，並發出 2.4 kHz 的聲音警報，大
約 5 秒鐘後消失。
•
然後，模擬溫度故障，作為溫度過高徵兆的黃色 LED 燈持續發亮，並發出 2.4 kHz 的
聲音警報，大約 5 秒鐘後消失。
出現錯誤時，可看到以下情況：
•
如果發生絕緣錯誤，絕緣電阻（黃色 LED 燈）持續發亮，並發出 2.4 kHz 的聲音警
報。該聲音警報可以透過確認故障按鈕被重置。LED 燈將保持發亮，直到錯誤得到糾
正。
•
如果絕緣檢測儀已被關閉，且錯誤沒有得到糾正，請重複上述的程序。
電氣安全
