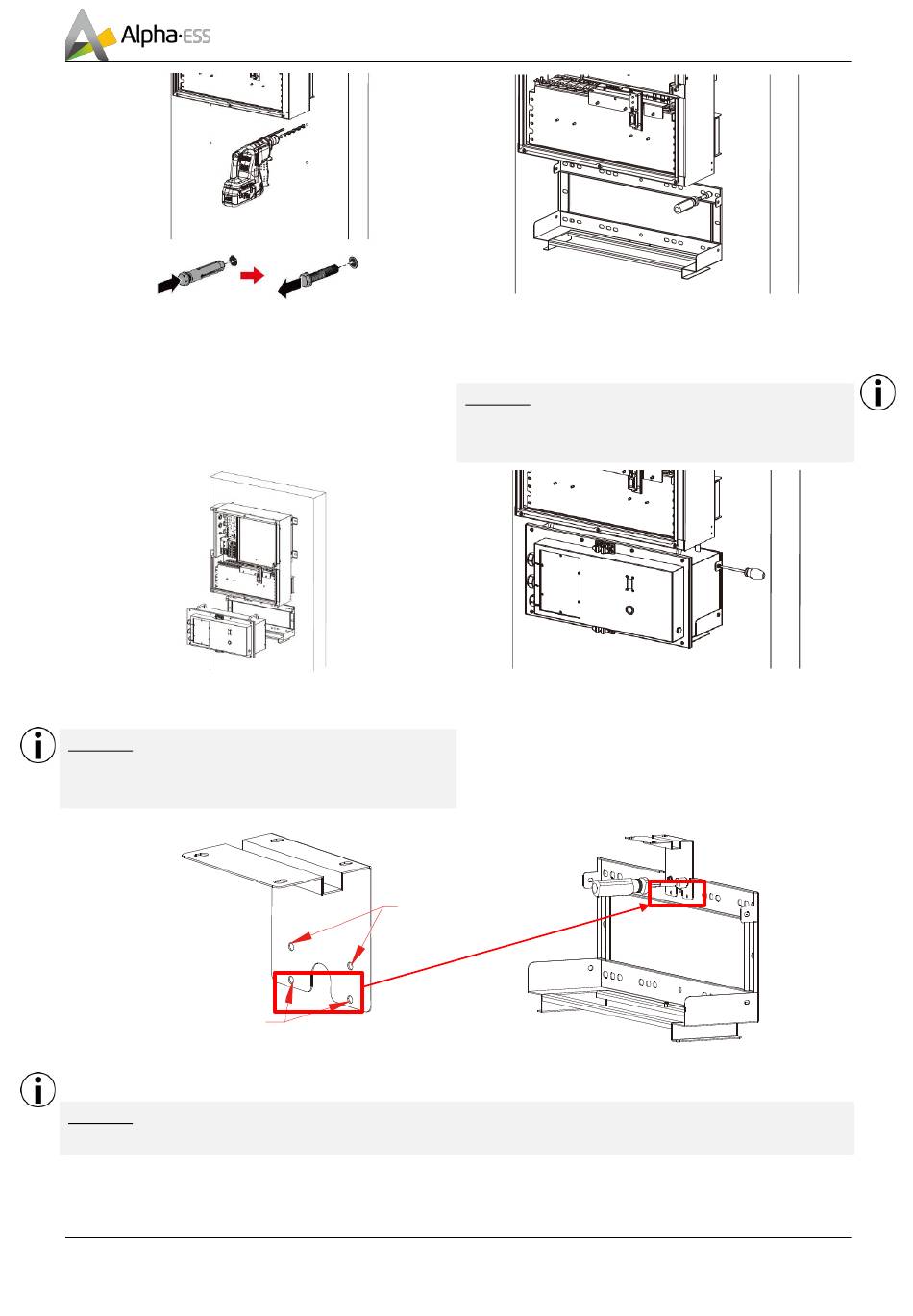

Schritt 6: Bohren Sie an der markierten Position
4 Löcher mit einem Schlagbohrer (Ø12-Bohrer,
Lochtiefe: 70 mm). Setzen Sie nach dem Bohren
die 4 Expansionsschrauben inkl. Dübel in das
Loch ein und drehen Sie die Schrauben wie in
der Abbildung gezeigt wieder heraus.
Schritt 8: Schieben Sie das Batteriemodul in die
Wandhalterung.
Hinweis: Achten Sie darauf, dass sich die Batterie bis
zur Fixierung im nächsten Schritt sicher in der
Halterung befindet und nicht herausfallen kann.
Batteriemodul-Erweiterung
Schritt 10: Wenn Sie weitere Batteriemodule installieren, wiederholen Sie die nachfolgenden
Schritte.
Hinweis: Bei der Verbindung zweier Batteriemodule müssen nun die unteren Verbindungspunkte der
Erweiterungshalterung verwendet werden (die Löcher für die Batteriemodul-Erweiterung).
Tel:
+49 6103 4591601
Schritt 7: Fixieren Sie die Expansionsschrauben
und befestigen damit die Wandhalterung an der
Wand.
Hinweis: Verwenden Sie eine Wasserwaage o.ä., um
sicherzustellen, dass die Halterung und damit das
Gerät gerade angebracht wird.
Schritt 9: Befestigen Sie die Batterie an der
Wandhalterung. Das Drehmoment beträgt 2,8
Nm ± 10%.
SMILE-i3-Erweiterung
Smarten Your Energy
E-Mail:
service@alpha-ess.de
Smarten Your Energy
Seite 18 von 45
Web:
www.alpha-ess.de
