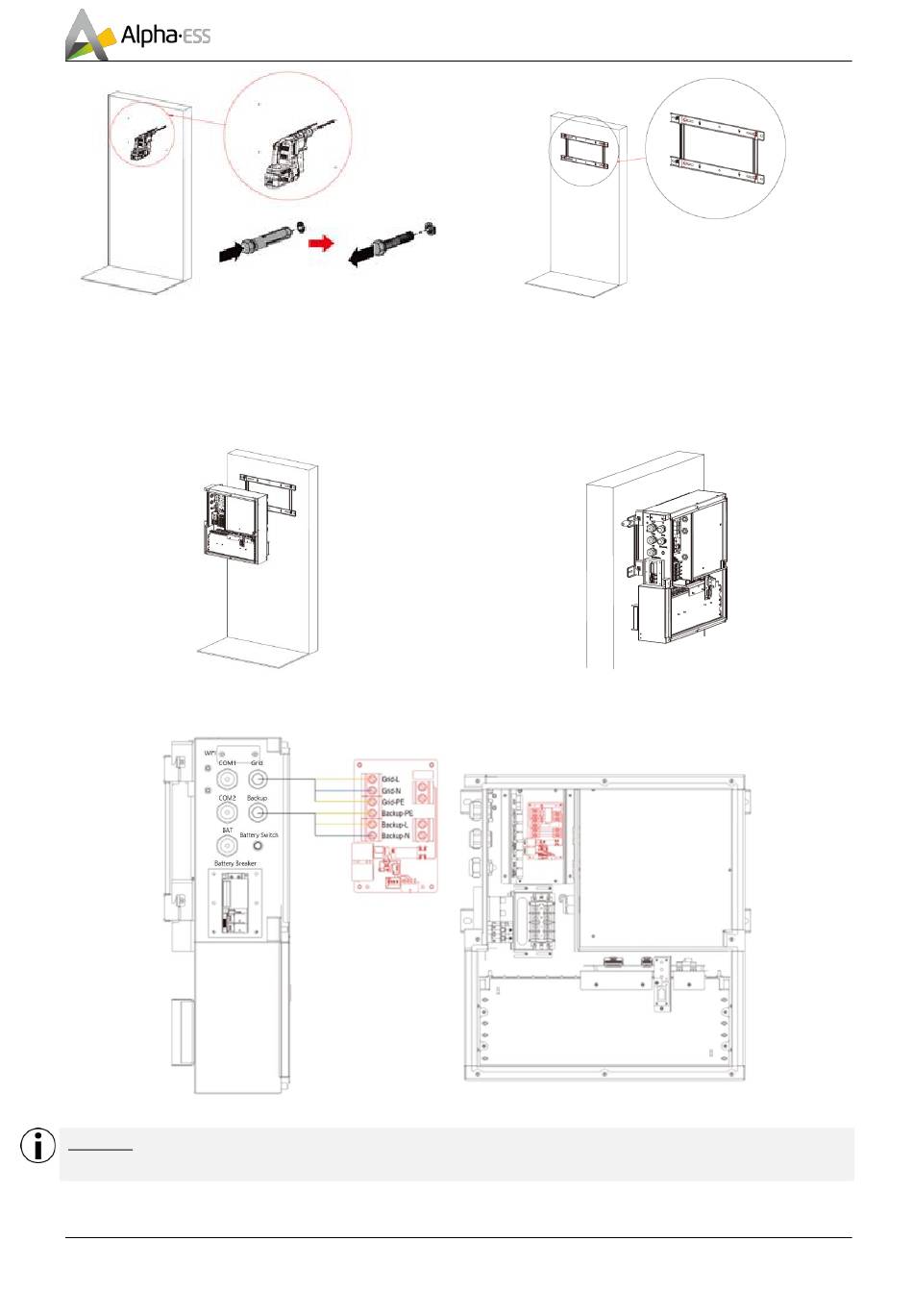

Schritt 4: Bohren Sie 4 Löcher (Ø12-Bohrer,
Tiefe des Lochs: 70mm). Setzen Sie nach dem
Bohren die 4 Expansionsschrauben inkl. Dübel in
das Loch ein und drehen Sie die Schrauben wie
in der Abbildung gezeigt wieder heraus.
Schritt 6: Hängen Sie den SMILE-i3 an der
Wandhalterung ein.
Schritt 8: Schließen Sie den Netz- und Backup-Kabelbaum an.
Hinweis: Nach der Installation des Kabelbaums muss der wasserdichte Stecker mit einem Drehmoment von
3,75 Nm ± 10% festgezogen werden.
Tel:
+49 6103 4591601
Schritt 5: Fixieren Sie die Wandhalterung
mithilfe der Expansionsschrauben an der Wand.
Schritt 7: Befestigen Sie den SMILE-i3 mit den
M4*12-Schrauben an der Wandhalterung.
