2.3.2 SMILE-i3 linke Seite – Anschlüsse
Auf der linken Seite des SMILE-i3 befindet sich der Batterietrennschalter und die System-

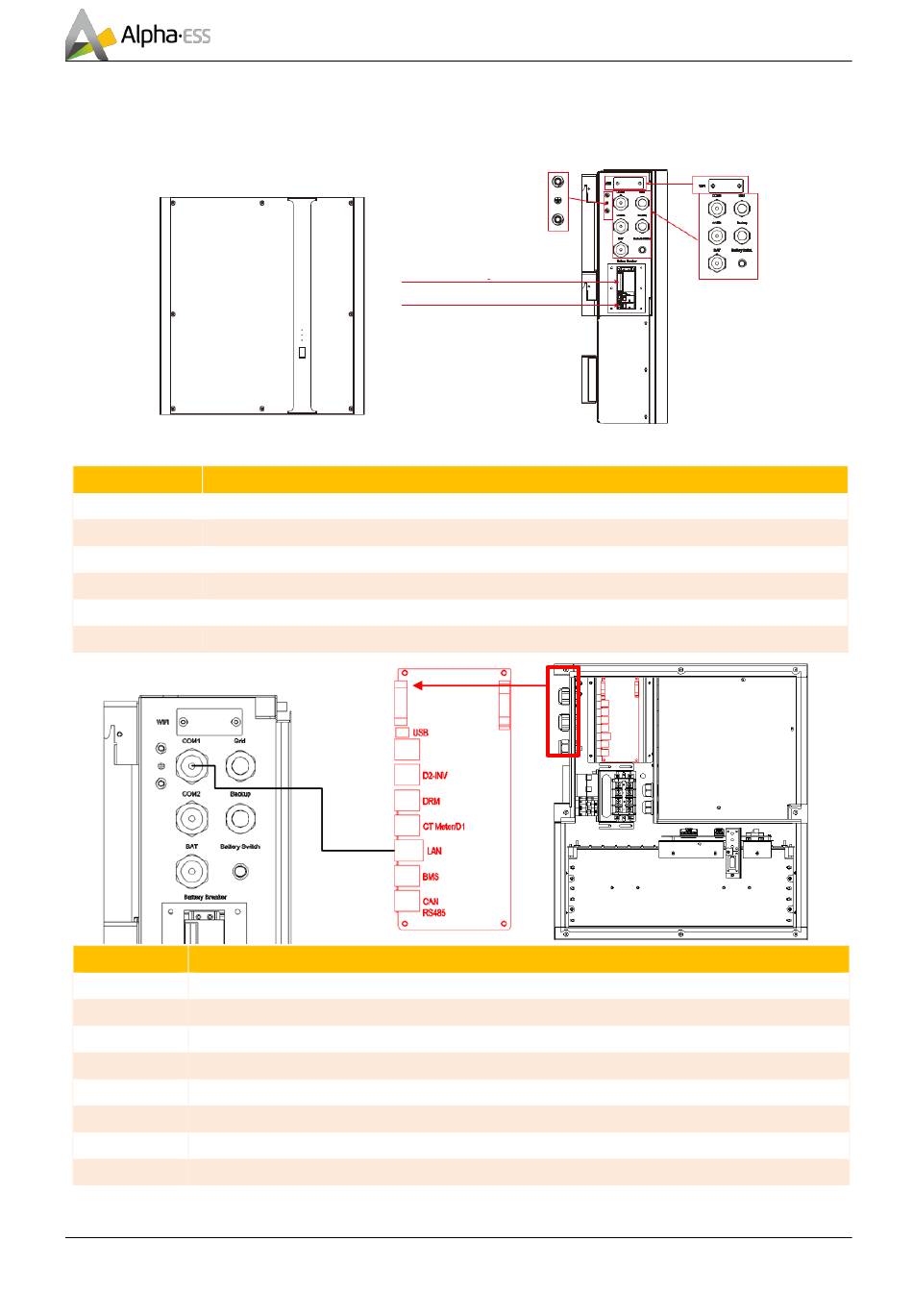

Abbildung 3. SMILE-i3 Systembeschreibung – linke Seite – Anschlüsse
Item Beschreibung
COM1 Öffnung für jeweils zwei Netzwerkkabel und einen Meter-Kabelbaum
COM2 Öffnung für jeweils zwei Netzwerkkabel und einen Meter-Kabelbaum
BAT Anschluss für Plus- und Minuskabel zusätzlicher Batterien
GRID Anschluss für Stromnetz
BACKUP Anschluss für Backup-Last
Battery Switch Batterieschalter zum Einschalten der Batterien
Item Beschreibung
USB USB-Anschluss
D2-INV Entwicklertool
DRM DRED Anschluss
CT/Meter/D1 RS485-Anschluss für Stromzähler
LAN Ethernet-Anschluss für Internet
BMS Batterie – Kommunikation
CAN/RS485 Modbus RTU Anschluss
AUX AUX-Anschluss
Tel: +49 6103 4591601
Anschlüsse:
80A-Batterietrennschalter
63A-Batterietrennschalter
AUX
(Entwicklertool)
(Entwicklertool)
