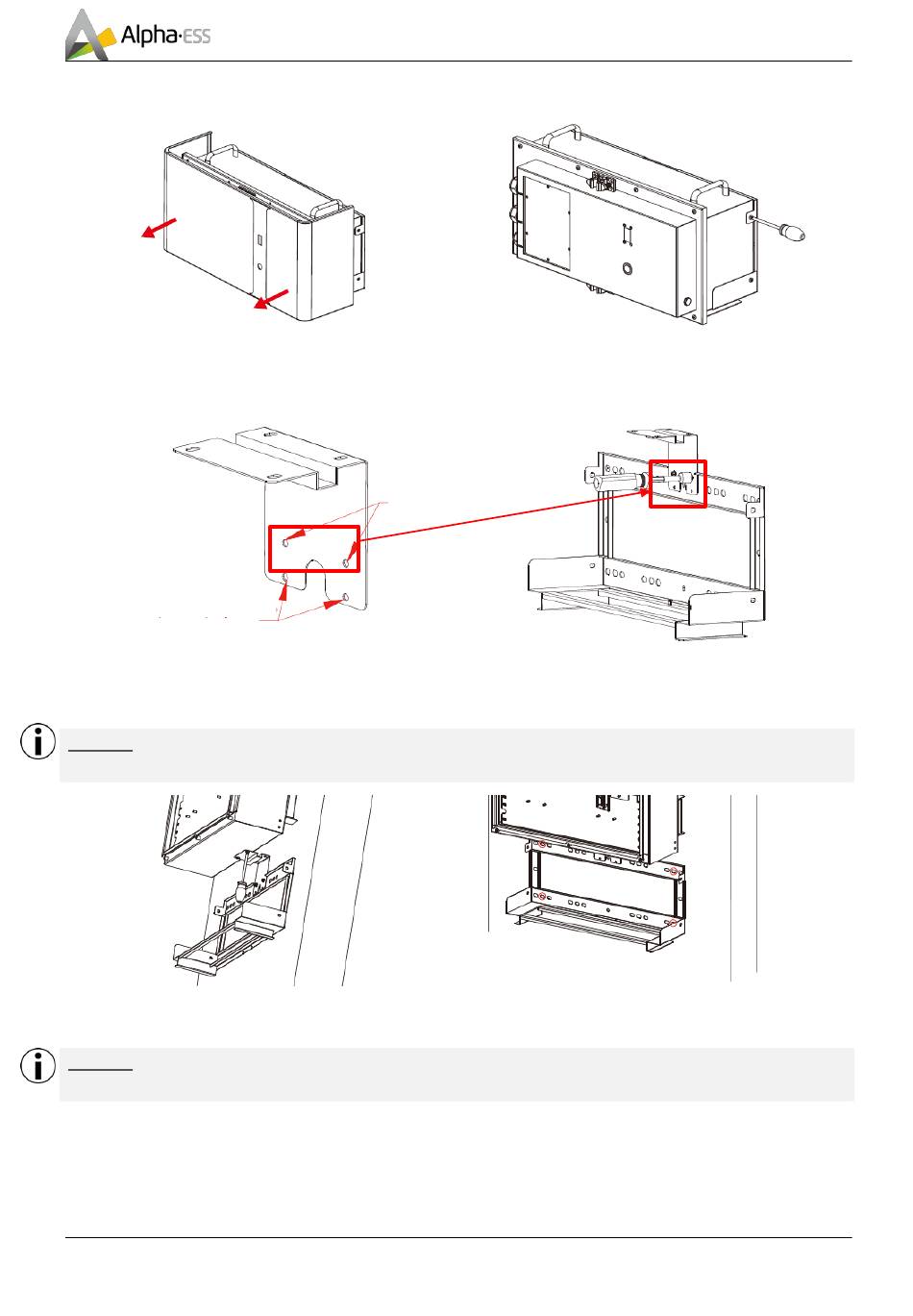

Schritt 1: Entnehmen Sie die Batteriemodule aus der Verpackung.
Schritt 2: Ziehen Sie die Schnallen oben und
unten an der Batterie herunter und nehmen Sie
die Abdeckung ab.
Batteriemodul-Erweiterung
Schritt 4: Fixieren Sie die Erweiterungshalterung mithilfe der M4-Muttern an der Wandhalterung
des Batteriemoduls.
Hinweis: Die Verbindungspunkte zwischen der Wandhalterung und der Erweiterungshalterung müssen die
beiden oberen Löcher sein (die Löcher für die i3-Erweiterung).
Schritt 5: Fixieren Sie die Wandhalterung inkl. Erweiterungshalterung am SMILE-i3 mithilfe der
M5*10-Schrauben. Markieren Sie dann die benötigten Bohrlöcher für die Batterie.
Hinweis: Wenn die Erweiterungshaltung anschließend nicht wieder entfernt wird, kann der SMILE-i3 in
Zukunft nicht separat entfernt werden.
