RIELLOTECH CLIMA COMFORT

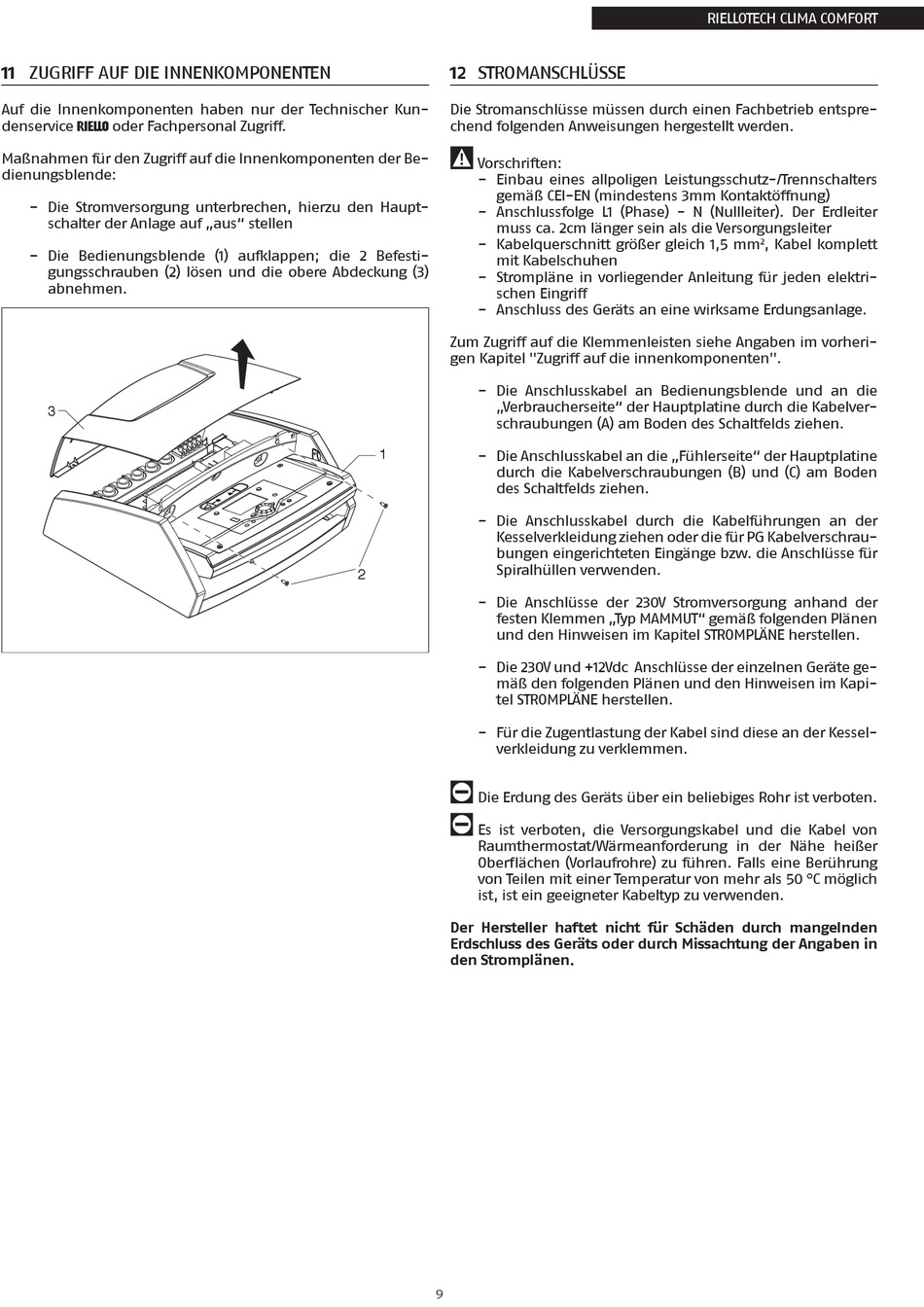

11 ZUGRIFF AUF DIE INNENKOMPONENTEN
Auf die Innenkomponenten haben nur der Technischer Kun-
denservice
R
oder Fachpersonal Zugriff.
Maßnahmen für den Zugriff auf die Innenkomponenten der Be-
dienungsblende:
− Die Stromversorgung unterbrechen, hierzu den Haupt-
schalter der Anlage auf „aus" stellen
− Die Bedienungsblende (1) aufklappen; die 2 Befesti-
gungsschrauben (2) lösen und die obere Abdeckung (3)
abnehmen.
3
12 STROMANSCHLÜSSE
Die Stromanschlüsse müssen durch einen Fachbetrieb entspre-
chend folgenden Anweisungen hergestellt werden.
9
Vorschriften:
− Einbau eines allpoligen Leistungsschutz-/Trennschalters
gemäß CEI-EN (mindestens 3mm Kontaktöffnung)
− Anschlussfolge L1 (Phase) - N (Nullleiter). Der Erdleiter
muss ca. 2cm länger sein als die Versorgungsleiter
− Kabelquerschnitt größer gleich 1,5 mm
mit Kabelschuhen
− Strompläne in vorliegender Anleitung für jeden elektri-
schen Eingriff
− Anschluss des Geräts an eine wirksame Erdungsanlage.
Zum Zugriff auf die Klemmenleisten siehe Angaben im vorheri-
gen Kapitel "Zugriff auf die innenkomponenten".
− Die Anschlusskabel an Bedienungsblende und an die
„Verbraucherseite" der Hauptplatine durch die Kabelver-
schraubungen (A) am Boden des Schaltfelds ziehen.
1
− Die Anschlusskabel an die „Fühlerseite" der Hauptplatine
durch die Kabelverschraubungen (B) und (C) am Boden
des Schaltfelds ziehen.
− Die Anschlusskabel durch die Kabelführungen an der
Kesselverkleidung ziehen oder die für PG Kabelverschrau-
bungen eingerichteten Eingänge bzw. die Anschlüsse für
Spiralhüllen verwenden.
2
− Die Anschlüsse der 230V Stromversorgung anhand der
festen Klemmen „Typ MAMMUT" gemäß folgenden Plänen
und den Hinweisen im Kapitel STROMPLÄNE herstellen.
− Die 230V und +12Vdc Anschlüsse der einzelnen Geräte ge-
mäß den folgenden Plänen und den Hinweisen im Kapi-
tel STROMPLÄNE herstellen.
− Für die Zugentlastung der Kabel sind diese an der Kessel-
verkleidung zu verklemmen.
0
Die Erdung des Geräts über ein beliebiges Rohr ist verboten.
0
Es ist verboten, die Versorgungskabel und die Kabel von
Raumthermostat/Wärmeanforderung in der Nähe heißer
Oberflächen (Vorlaufrohre) zu führen. Falls eine Berührung
von Teilen mit einer Temperatur von mehr als 50 °C möglich
ist, ist ein geeigneter Kabeltyp zu verwenden.
Der Hersteller haftet nicht für Schäden durch mangelnden
Erdschluss des Geräts oder durch Missachtung der Angaben in
den Stromplänen.
9
RIELLOTECH CLIMA COMFORT
, Kabel komplett
