15 STROMPLÄNE

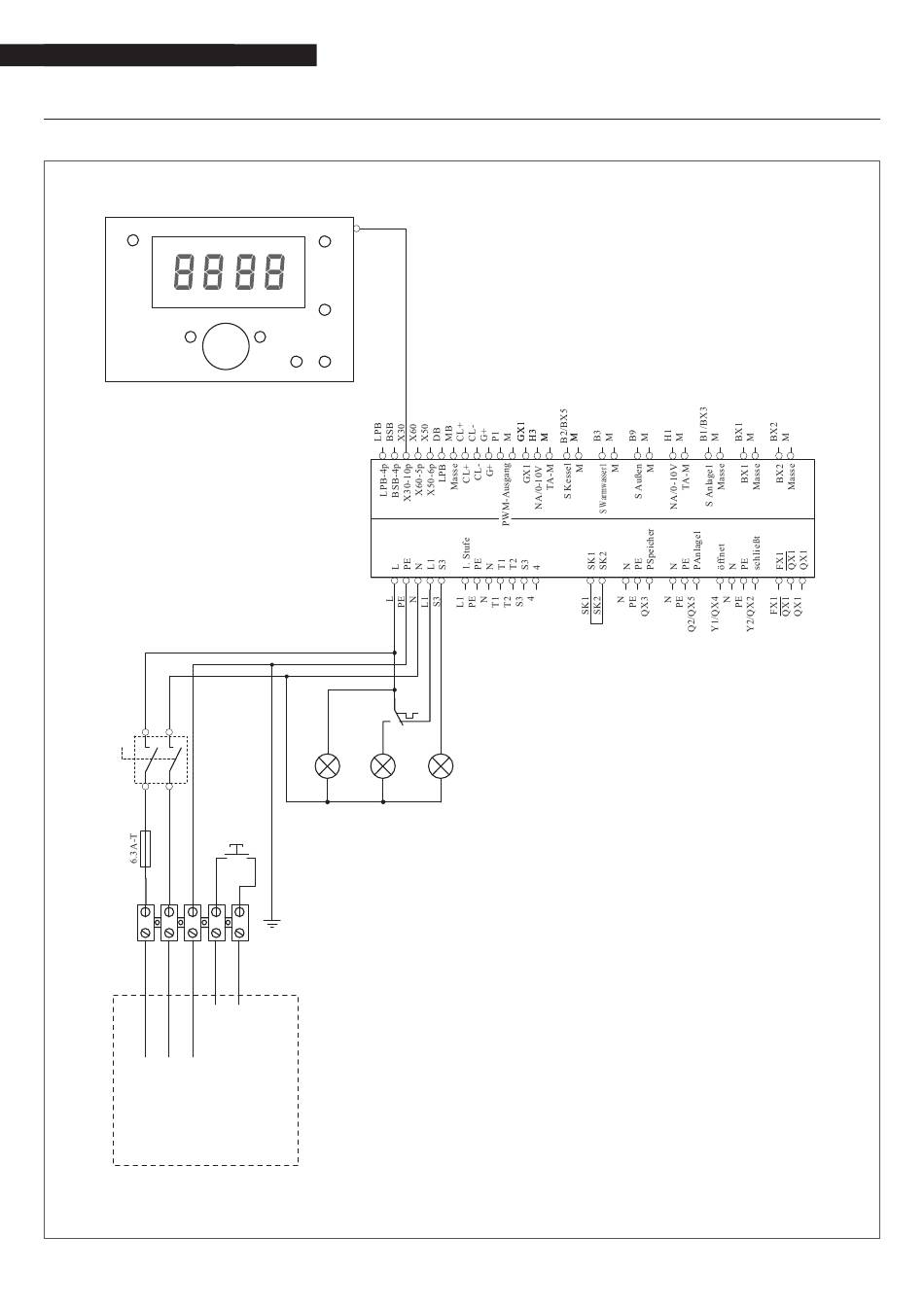

STROMLAUFPLAN SCHALTFELD RIELLOtech CLIMA COMFORT
SCH2
T2
T7
IP
0
1
FU
MO1
L
N PE
230 V~50 Hz
Stromversorgung
Anschlüsse durch
den Installateur
X30-1/5
T3
T4
T8
T1
T6
T5
SCH1
TS
H2
H1
S1
Reset
Brenner
H3
FU
Sicherung (6,3 A-T)
IP
Hauptschalter
SCH1
Hauptleiterplatte
SCH2 Leiterplatte Display und Steuerungen
TS
Sicherheitstemperaturbegrenzer (110°C +0/-6)
H1
Anzeige für Stromversorgung
H2
Anzeige Auslösung Sicherheitstemperaturbegrenzer
H3
Störanzeige des Brenners
S1
Fernentriegelung des Brenners
MO1
Anschlussklemmenleiste
