RIELLOTECH CLIMA COMFORT
10 EINBAU
Die Bedienungsblende RIELLOtech ist für die Installation auf dem Kessel, sofern vorgesehen, oder an einer der Seitenverkleidungen
ausgelegt.

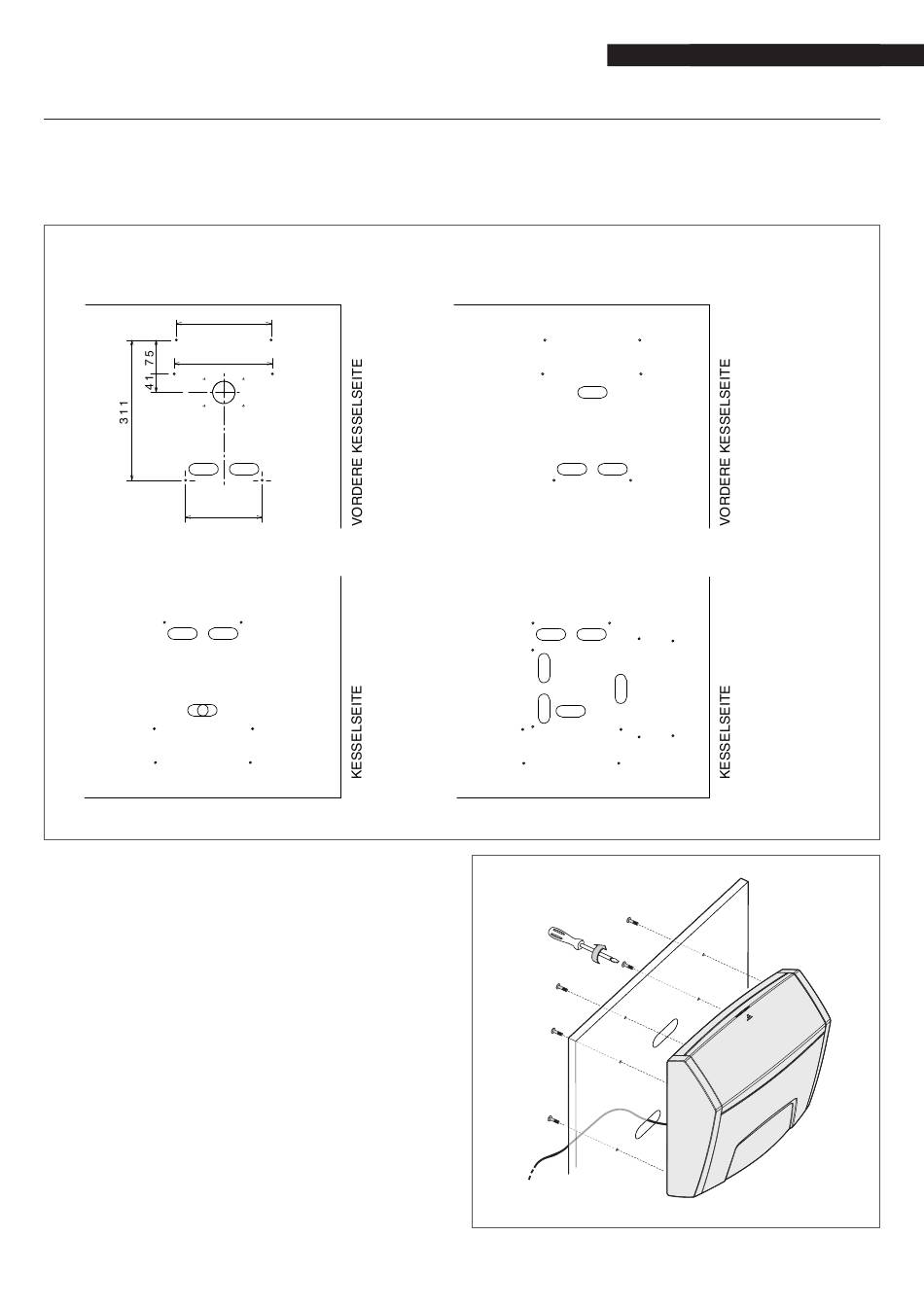

Zur Installation die an der oberen bzw. seitlichen Kesselverkleidung angefertigte Bohrung nachweisen.
SEITLICHE Verkleidung
OBERE KESSELSEITE
OBERE Verkleidung
VORDERSEITE des KESSELS
Nach Festlegung der installationsspezifischen Bohrung:
− Die vorgestanzten Schlitze an der Kesselverkleidung öff-
nen und hiermit die „ovalen" Kabelführungen der Be-
dienungsblende fluchten
− Die Membran an den Kabelführungen der Bedienungs-
blende durchstechen, das Thermostatkapillar herauszie-
hen und in den geöffneten Schlitz der Deckelplatte ein-
führen
− Die Bedienungsblende mit den beigestellten Schrauben
an der Verkleidung befestigen
2 0 8
2 1 8
1 7 0
OBERE KESSELSEITE
VORDERSEITE des KESSELS
SENKRECHTE Installation
zur Hülse am
Wärmeerzeuger
7
