RIELLO S.p.A.
37045 Legnago VR
KIT FAMILY REmote Control
(Installationsanweisungen)
(Installationsanweisungen)
(Installationsanweisungen)
(Installationsanweisungen)
(Installationsanweisungen)
Diese Anweisungen sind Bestandteil des Boilerheftes, an dem der Satz installiert wird. Auf dieses Heft wird zwecks
ALLGEMEINER HINWEISE und für WESENTLICHE SICHERHEITSVORSCHRIFTEN verwiesen.

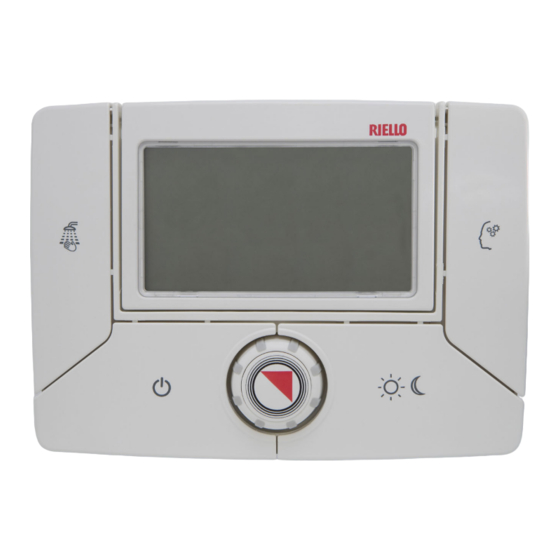

Das FAMILY Remote Control (Fernbedienfeld) ist
das Gerät, mit dem der Boiler ferngesteuert werden kann.
Das Feld überprüft die Kesseltemperatur, den Boiler und
die Umgebung, kontrolliert und überwacht Betrieb,
Aktivierungszeiten und zeigt eventuelle Störungen an.
Der Bausatz besteht aus:
Beschreibung
Bedienfeld + 2 Schrauben mit Dübel
Schnittstellenkarte ITRF12
Bevor ein beliebiger Vorgang ausgeführ t wird, die
Stromversorgung des Boilers abschalten, indem der
Netzschalter der Anlage und der Hauptschalter des Geräts
auf "Aus" gestellt werden.

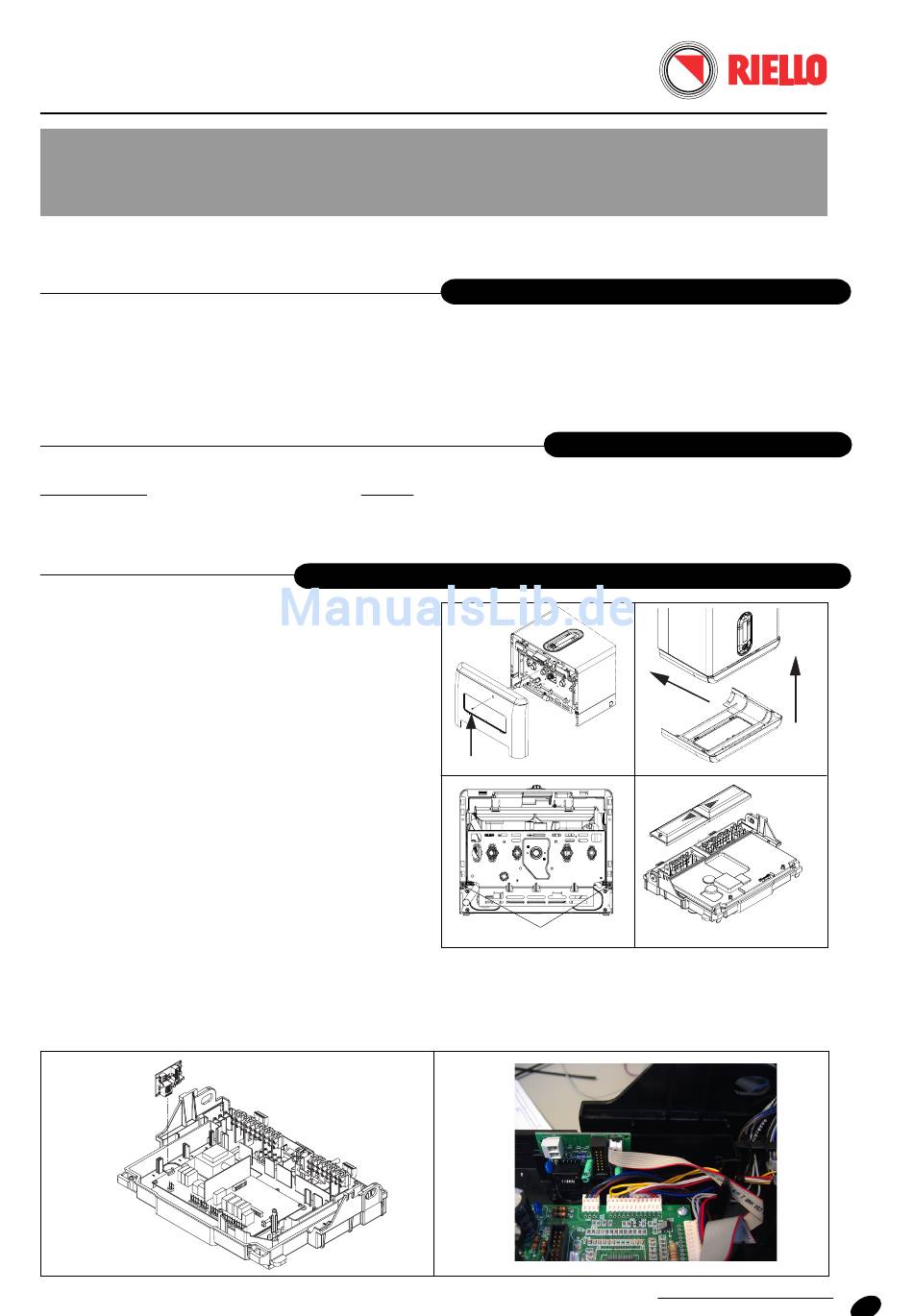

Um sich Zugang zum Instrumentenbrett des Boilers
zu verschaffen, wie folgt vorgehen:
- Befestigungsschraube (C) der Anschlussabdeckungen,
falls vorhanden, aufschrauben
- die Anschlussabdeckung aus ihrem Sitz abziehen, indem
man sie zu sich hin zieht (A-B)
- Die Befestigungsschraube (D) des Mantels lösen
- Mantelbasis vom Rahmen aushaken, indem sie erst nach
vorn und dann nach oben geschoben wird
- Instrumentenbrett anheben und anschließend nach vorn
drehen
- Befestigungsschrauben der Klemmenbrettdeckel lösen und
Deckel öffnen, indem man sie in Pfeilrichtung gleiten lässt.
INSTALLATION DER SCHNITTSTELLENKARTE ITRF12
- Die ITRF12-Karte an der auf Abb. 1 gezeigten Position
innerhalb des Instrumentenbretts installieren
- Das von der Displaykarte ausgehende Flachband ergreifen
- Den durch einen farbigen Streifen gekennzeichneten
Verbinder am Verbinder der Schnittstellenkarte ITRF12
(Abb. 2) anschließen
Abb. 1
Anzahl
1
Heft mit Benutzeranleitungen
1
Installationsanweisungen
INSTALLATION DER SCHNITTSTELENKARTE ITRF12
C
Abb. 2
BESCHREIBUNG DES BAUSATZES
VERPACKUNGSINHALT
A
D
1
1
B
1 1 1 1 1
