- Seite 1 1 • DE...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Einführung 1 Einführung ..........2 Willkommen bei Omnitronic! Schön, dass Sie sich für eines unserer Produkte entschieden haben. Produktmerkmale ........2 2 Sicherheitshinweise ......... 3 Diese Bedienungsanleitung zeigt Ihnen, wie Sie 3 Bedienelemente und Anschlüsse ... 5 das Mischpult installieren und nutzen. Damit Sie Rückseite ............ -
Seite 3: Sicherheitshinweise
2 Sicherheitshinweise ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen! ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. - Seite 4 Umgebungsbedingungen Eigenmächtige Veränderungen und Garantie • • Die Umgebungstemperatur muss zwischen -5° C und Beachten bitte, dass eigenmächtige +45° C liegen. Halten Sie das Gerät von direkter Veränderungen Gerät Sonneneinstrahlung (auch beim Transport Sicherheitsgründen verboten sind. • geschlossenen Wägen) und Heizkörpern fern. Die Wird das Gerät anders verwendet als in dieser relative Luftfeuchte...
-
Seite 5: Bedienelemente Und Anschlüsse

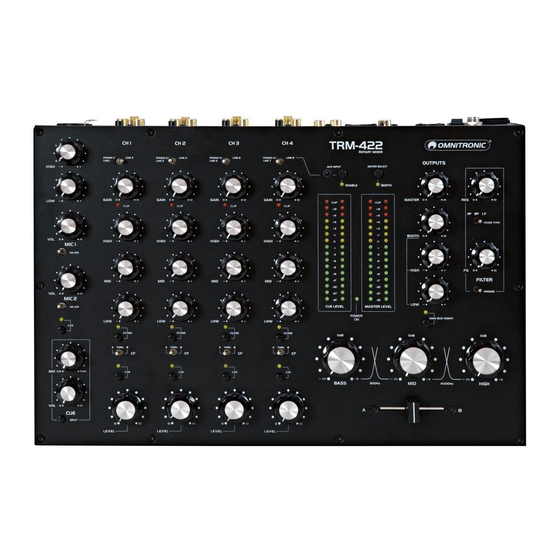

3 Bedienelemente und Anschlüsse Rückseite Oberseite Vorderseite 5 • DE... - Seite 6 Element Funktion Buchsen EXT FX OUT/IN Am Ausgang FX OUT können Sie das post-fader Signal der einzelnen Kanäle abgreifen und einem externen Effektgerät zuspielen. Das Effektsignal führen Sie über die BUCHSE FX IN in das Mischpult zurück. Die Anschlüsse sind als unsymmetrische Klinkenbuchsen ausgeführt.
- Seite 7 Eingänge MIC 1 und 2 Symmetrische XLR-Eingänge zum Anschluss von Mikrofonen. Mit dem Schalter (45) schalten Sie das jeweilige Mikrofon an. Mit dem Regler VOL (44) lässt sich die Lautstärke einstellen und mit HIGH/LOW (46) der Klang. Hinweis: Da die Buchsen keine Phantomspeisung zur Verfügung stellen, können hier nur dynamische Mikrofone angeschlossen werden.
- Seite 8 Regler RES Regelt die Resonanz und damit die Intensität des Filters. Je weiter der Regler aufgedreht wird, desto mehr werden die Frequenzen im Cutoff-Bereich verstärkt und es entsteht eine Klangfärbung, die das Audiosignal synthetisch wirken lässt. Der Klang variiert je nach gewähltem Filtertyp.
-
Seite 9: Inbetriebnahme
4 Inbetriebnahme Verkabelung Das Mischpult bietet eine Vielzahl von Möglichkeiten für den symmetrischen oder unsymmetrischen Anschluss professioneller Audiogeräte. Um Störgeräusche zu vermeiden, sollte das Pult vor dem Herstellen und Trennen von Verbindungen ausgeschaltet sein oder die Kanalfader und Ausgangsregler auf Minimum gestellt werden. -
Seite 10: Technische Daten
5 Technische Daten TRM-422 Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 24 W Gain: Line: 20 dB Phono: 60-75 dB Mic: 44 dB Max. Ausgangspegel: 18 dBu Frequenzbereich: Line: 20-20000 Hz Phono: 40-18000 Hz Mic: 20-20000 Hz Geräuschspannungsabstand: Line: >97 dB Mic: >92 dB... - Seite 20 © OMNITRONIC 2021 D00137130 Version 1.0 Omnitronic is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn, Germany...
