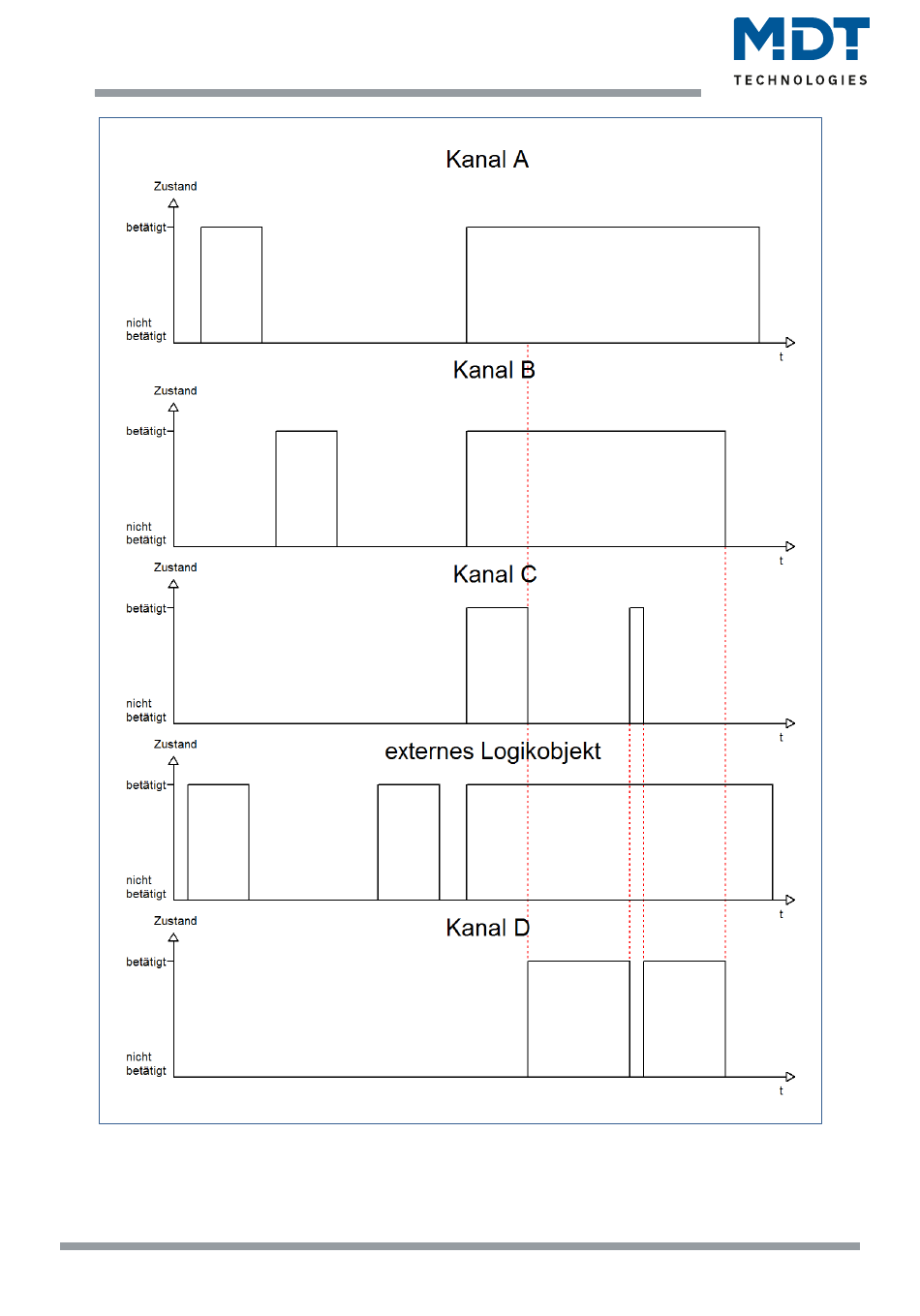

Für dieses Beispiel ergibt sich folgendes Funktions-Zeit-Diagramm:
Der Kanal D wird nur eingeschaltet, sobald die komplette logische UND-Funktion erfüllt ist, d.h. Kanal
A, Kanal B, das externe Logikobjekt und nicht Kanal C eingeschaltet ist. Sobald eines dieser Kriterien
nicht erfüllt ist wird der Kanal D nicht geschaltet, bzw. bei Betrieb ausgeschaltet.
