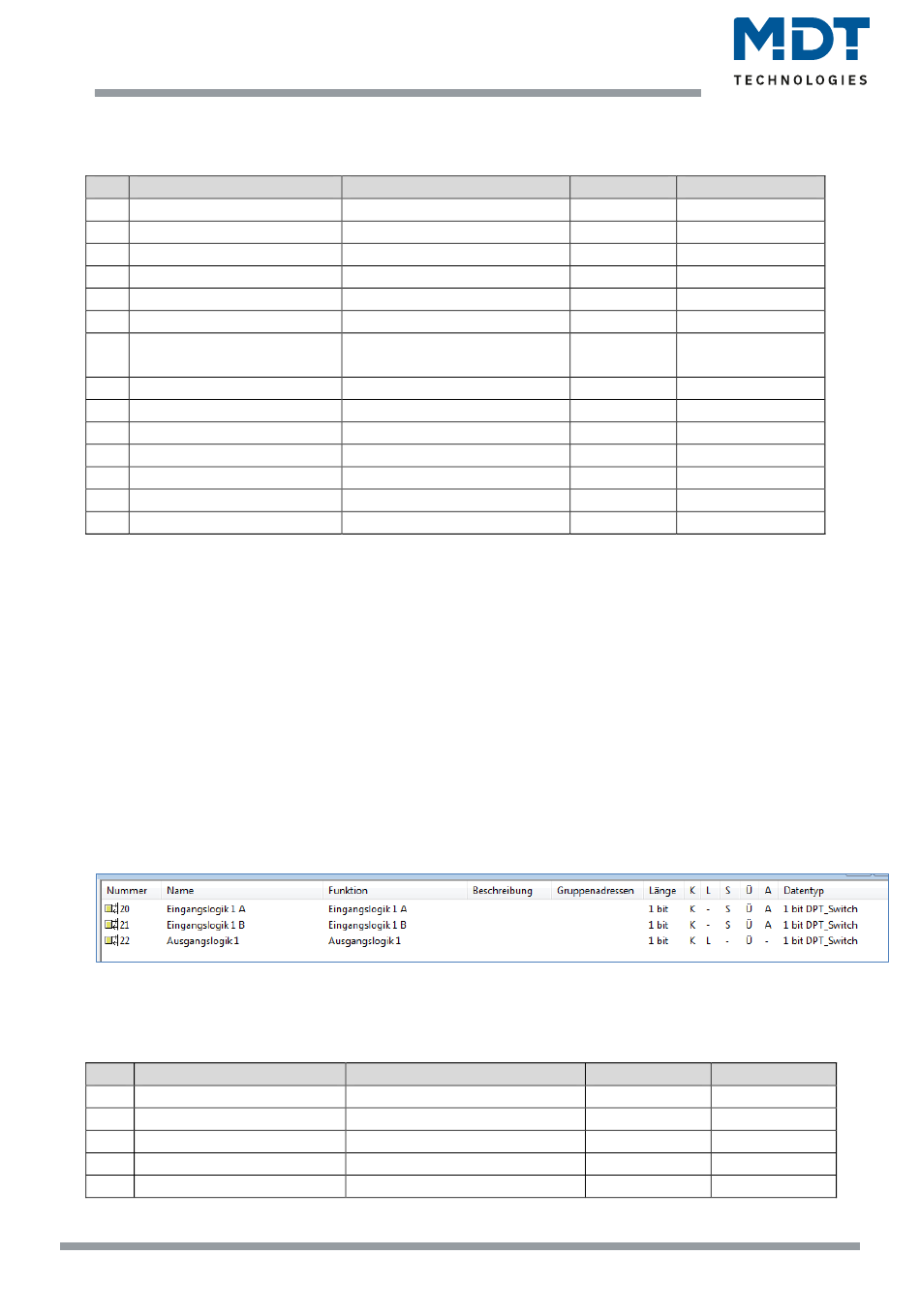

Technisches Handbuch – Taster BE-TA55
Ist ein Kanalpaar(z.B. A/B) als ausgeschaltet ausgewählt, so wird für dieses Kanalpaar kein Objekt
eingeblendet. Somit kann diesem Kanal auch keine Adressierung zugewiesen werden.
Vorhandene Objekte pro Kanal. Funktion aufgrund der Einstellung:
Nr. Funktion
0 Schalter
0 Zwangsführung senden
0 Jalousie Auf/Ab
0 Dimmen Ein/Aus
0 Zähler rücksetzen
0 Wert senden
1 Wert für Umschaltung
1 Lamellen Auf/Zu
1 Dimmen
2 Wert für Richtungswechsel
2 Szene
3 Zähler
4 Sperrobjekt
+5 nächster Kanal

Tabelle 2: Kommunikationsobjekte pro Kanal

3.2 Kommunikationsobjekte Logik

→nur bei Plus-Variante
Zusätzlich zu den Kommunikationsobjekten für die Kanäle gibt es bei den Tastern in der Plus-
Ausführung Kommunikationsobjekte für die Logik. Diese Kommunikationsobjekte können
unabhängig von der Parametrierung der einzelnen Kanäle parametriert und damit eingeblendet
werden. Die Logikobjekte haben bei einem Taster mit 2 Eingängen die Nummer ab 10, bei einem
Taster mit 4 Eingängen die Nummer ab 20, usw.. Der erste Logikblock bekommt auch hier die ersten
3 Nummern zugeordnet(z.B.20-22 oder 10-12) und der darauffolgende die nächsten 3, usw.. Mittels
der Kommunikationsobjekte für die Logik erfolgt die Adressierung, analog zu der Adressierung bei
den Kanälen.
Folgende Kommunikationsobjekte können für die Logikfunktion eingeblendet werden:

Abbildung 5: Kommunikationsobjekte Logik

Ist ein Logikobjekt ausgeschaltet, so wird dieses nicht eingeblendet und ihm kann auch keine
Adressierung zugewiesen werden. Jeder Taster der plus Variante verfügt über 4 Logikobjekte, für
welche jeweils folgende Kommunikationsobjekte eingeblendet werden können:
Nr. Funktion
20 Logik 1A
21 Logik 1B
22 Ausgangslogik 1
22 Ausgangslogik 1 Szene
+3 Nächste Logik

Tabelle 3: Kommunikationsobjekte (Logik)

MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
11
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Verwendung
Flankensteuerungen
Zwangsführung/Schalten
Jalousie
Dimmen
Zähler
Wert auf Flanke senden
Flankensteuerung mit
Umschaltung
Jalousie
Dimmen
Richtungsumkehr Jalousie
Szenensteuerung
Zähler
Sperren
Verwendung
Eingangslogikobjekt
Eingangslogikobjekt
Ausgabe Logik
Ausgabe Logikobjekt Szene
Datentyp
DPT 1.001 Out, Read
DPT 2.001 Out, Read
DPT 1.008 Out, Read
DPT 1.001 Out, Read
DPT 1.001 In, Write
DPT 5.001 Out, Read
DPT 1.001 In, Write
DPT 1.009 Out, Read
DPT 3.007 Out, Read
DPT 1.001 Out, Read
DPT 18.001 Out, Read
DPT 12.001 Out, Read
DPT 1.001 In, Write
Datentyp
DPT 1.001 In, Write
DPT 1.001 In, Write
DPT 1.001 Out, Read
DPT 18.001 Out, Read
