Technisches Handbuch – Taster BE-TA55

4.7.2 Betriebs LED

Der Taster in der Plus-Variante verfügt zusätzlich zu den LEDs für die einzelnen Tasten noch über eine
sogenannte Betriebs-LED. Diese Betriebs-LED kann z.B. als Orientierungslicht dienen oder über ein
externes Objekt angesteuert werden.
Die Betriebs-LED leuchtet standardmäßig grün.
Das nachfolgende Bild zeigt die Einstellmöglichkeiten für die Betriebs-LED:

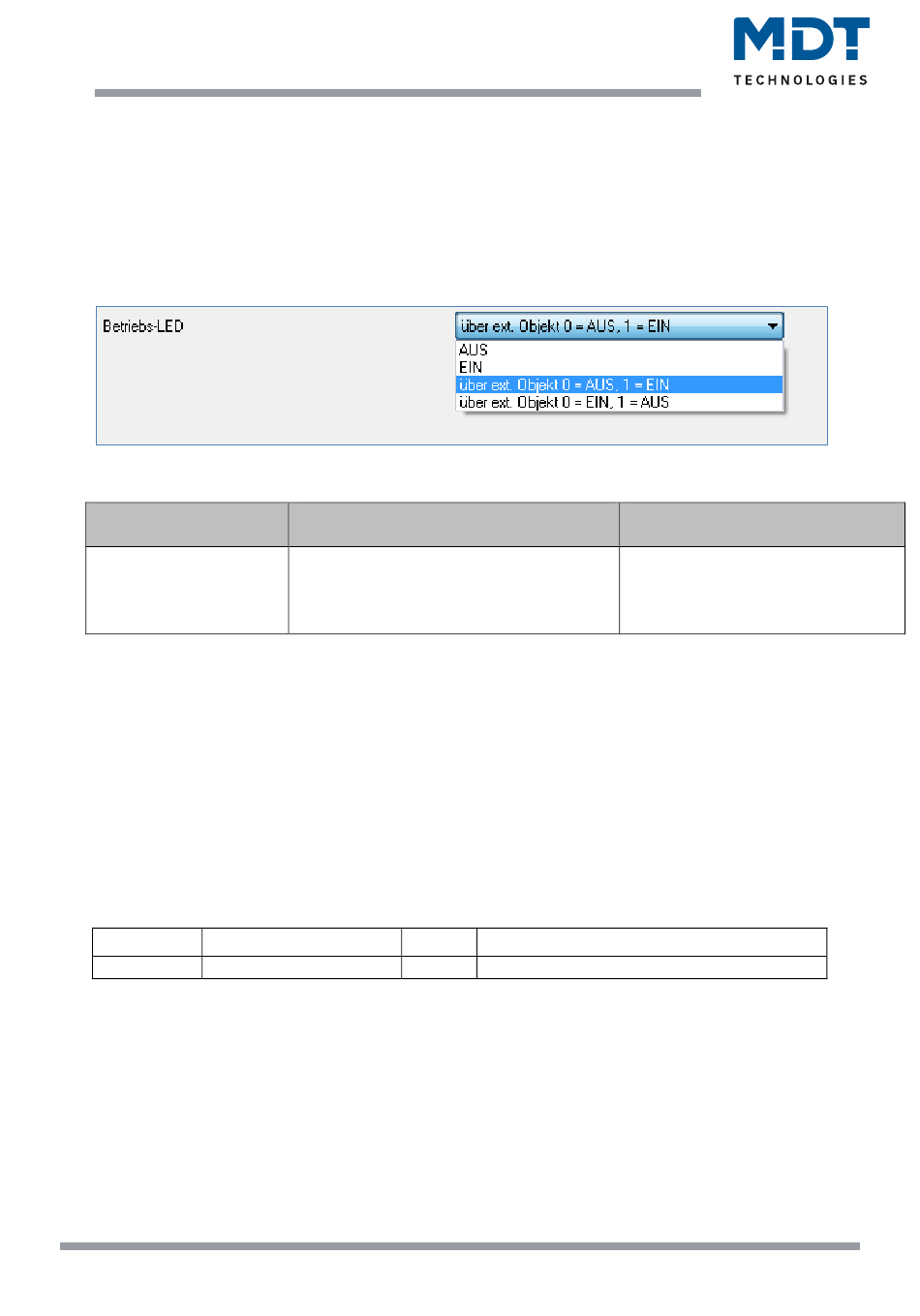

Abbildung 25: Konfiguration Betriebs LED

Die nachfolgende Tabelle zeigt den Einstellbereich für die Betriebs-LED:
Unterfunktion
Betriebs-LED
Tabelle 44: Einstellmöglichkeiten Betriebs LED
Für die Ansteuerung der Betriebs-LED stehen 4 Auswahlmöglichkeiten zur Verfügung. Zum einen
kann die LED dauerhaft AUS geschaltet werden. Somit wird die Betriebs-LED deaktiviert und hat
keine weitere Funktion. Soll die LED z.B. als Orientierungslicht verwendet werden, so kann die LED
über die Einstellung „EIN" dauernd eingeschaltet werden.
Des Weiteren kann die Betriebs-LED noch über ein externes Objekt angesteuert werden. Für die
Ansteuerung über ein ext. Objekt kann zusätzlich noch eingestellt werden, ob die LED bei einem „0-
Signal"(Einstellung 3, Tabelle 35) oder bei einem „1-Signal"(Einstellung 2, Tabelle 35) einschalten soll.
Wird die Ansteuerung über ein externes Objekt ausgewählt, so wird ein zusätzliches
Kommunikationsobjekt eingeblendet, welches dann mit jedem beliebigen anderen
Kommunikationsobjekt verknüpft werden kann.
Die nachfolgende Tabelle zeigt das für die Ansteuerung über ein ext. Objekt eingeblendete
Kommunikationsobjekt:
Nummer
30/40/50/60 LED Orientierungslicht

Tabelle 45: Kommunikationsobjekt Betriebs LED
