Technisches Handbuch – Taster BE-TA55
3 K
ommunikationsobjekte
3.1
Kommunikationsobjekte pro Kanal
Pro Kanal werden jeweils, in Abhängigkeit von der für den jeweiligen Kanal ausgewählten Funktion,
die entsprechenden Kommunikationsobjekte eingeblendet. Pro Kanalpaar werden automatisch 10
Werte/Nummern zugewiesen(von 0-9). Die Nummerierung erfolgt dabei fortlaufend, sodass das
Kanalpaar A/B, egal ob als gruppiert oder einzeln parametriert, nur die Werte 0-9 annehmen kann,
das Kanalpaar C/D nur die Werte 10-19, usw.. Wird ein Kanalpaar als einzeln ausgewählt, so erhält
der alphabetisch vorrangige Buchstabe die ersten 5 Zahlen und der darauf folgende die folgenden 5
Zahlen(z.B. Kanal A>0-4 und Kanal B>5-9). Diese Nummerierung der Einzelkanäle, sowie der
Kanalpaare wird auch vorgenommen, wenn nicht alle Nummern pro Kanal verwendet werden.
Bei der Plus-Variante verfügt der Taster zusätzlich noch über Kommunikationsobjekte für die LEDs,
sowie Kommunikationsobjekte für die Logik. Im Anschluss an die Kommunikationsobjekte für die
einzelnen Kanäle folgen die Kommunikationsobjekte für die Logik. Für die Logik können bis zu 12
Kommunikationsobjekte eingeblendet werden, somit sind auch die auf die Kanäle folgenden 12
Nummern für die Logik reserviert, z.B. die Nummern von 40 bis 51 beim 8-fachen Taster. Die
Kommunikationsobjekte für die LEDs beginnen folglich mit der ersten Nummer nach den
Logikobjekten. Je nach Parametrierung kann pro vorhandener LED ein Kommunikationsobjekt
eingeblendet werden. Folglich also maximal 10 bei der Plus-Variante des 8-fachen Tasters.

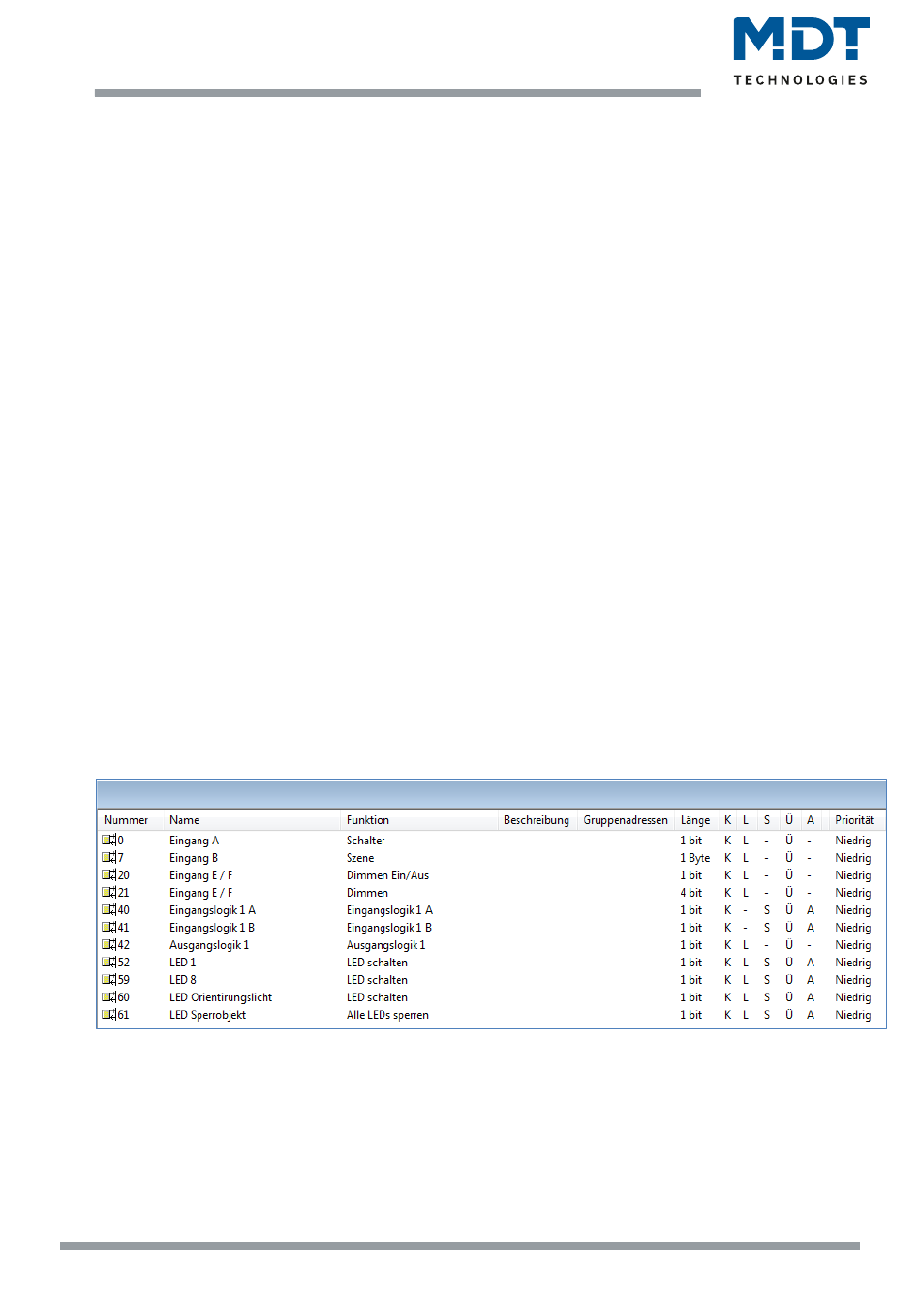

Das folgende Bild zeigt die Kommunikationsobjekte für die, in diesem Fall, ausgewählten Kanäle. Es
handelt sich hierbei um die Plus-Variante eines 8-fachen Tasters. Der Kanal A/B ist hier als „Kanäle
einzeln" ausgewählt, somit kann jedem Kanal eine einzelne Funktion zugewiesen werden. Eingang A
ist dabei als „Schalten ausgewählt" und Eingang B als „Szene". Der Kanal E/F ist als „Gruppierung
Kanäle" ausgewählt, und als „Dimmen" parametriert. Zusätzlich wurde die Logik 1 mit zwei externen
Logikobjekten aktiviert. Die LED 1 & 8, sowie die Betriebs LED sollen über externe Objekte
angesteuert werden:
Abbildung 4: Kommunikationsobjekte pro Kanal
