Abbildung 21: Einstellung Logik; Tabelle 38: Auswahlmöglichkeiten Logik; Tabelle 39: Kommunikationsobjekte Logik - MDT Technologies Taster Technisches Handbuch

Technisches Handbuch – Taster BE-TA55
Die Tabelle gibt an, wie die Logik eingeschaltet werden soll und welcher Objekttyp für die jeweilige
Logik ausgewählt werden kann:
Einstellung pro Logik
[Defaultwert]
▪
ausgeschaltet
▪
Und
▪
Oder
Tabelle 38: Auswahlmöglichkeiten Logik
Die folgende Tabelle zeigt die für die Logikfunktion eingeblendeten Kommunikationsobjekte an:
Nummer Name
10/20/ Eingangslogik 1A
30/40
11/21/ Eingangslogik 2A
31/41
12/22/ Ausgangslogik 1
32/42

Tabelle 39: Kommunikationsobjekte Logik

Die Kommunikationsobjekte für die anderen 3 möglichen Logikoperationen sind analog zum ersten.
Für jeden Logikblock sind 3 Nummern reserviert, sodass der nächste Logikblock bei Nummer 13(beim
zweifachen Taster) beginnt.
Wurde ein Logikblock aktiviert so erscheint in der linken Auswahlliste der jeweilige Logikblock. In
folgendem Fenster kann dann eingestellt werden, welche Eingänge abgefragt werden sollen. Pro
Logikblock können zusätzlich 2 externe Objekte abgefragt werden:

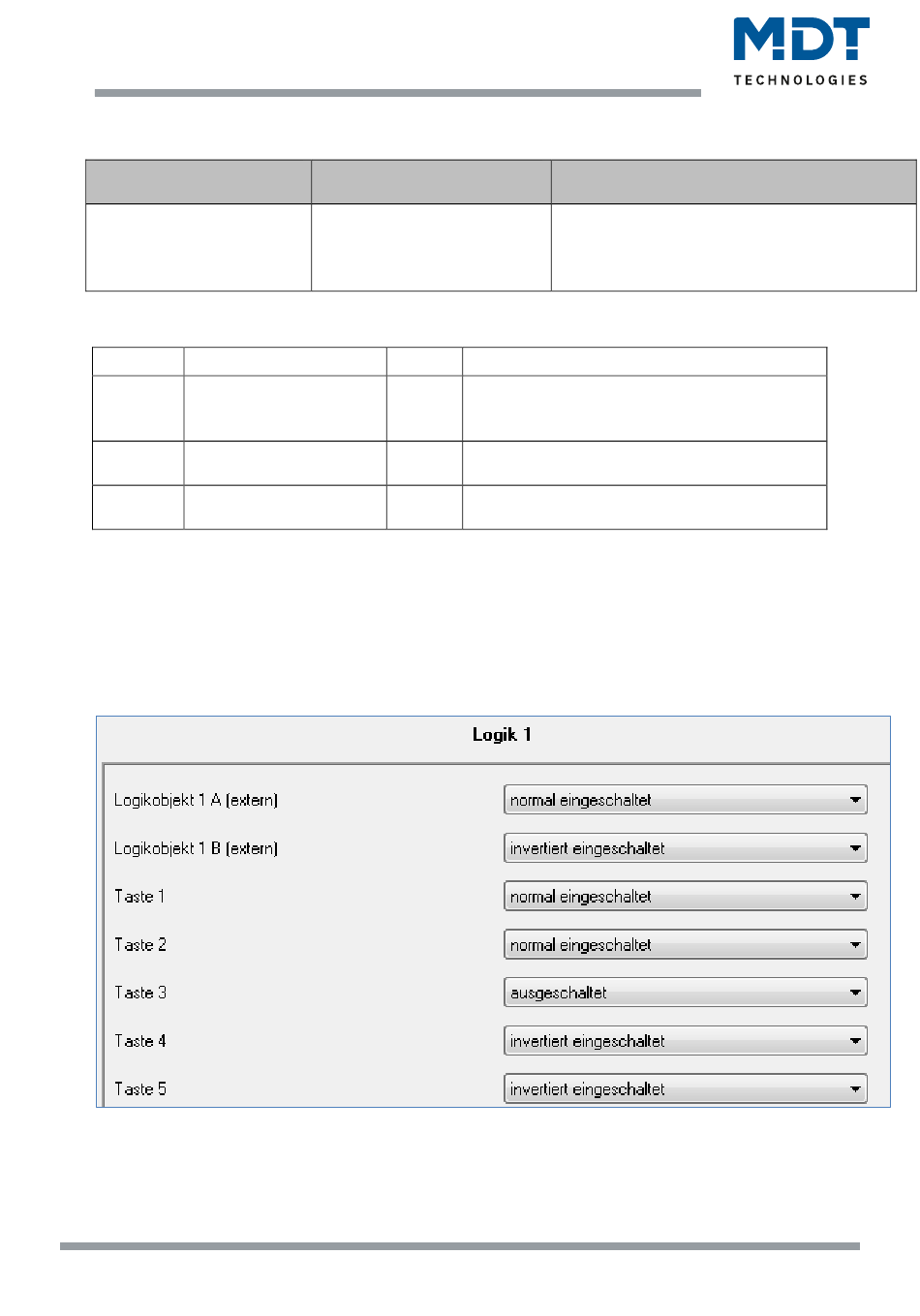

Abbildung 21: Einstellung Logik

Die Eingangsabfrage kann für jeden der verfügbaren Eingänge des Tasters(Anzahl nach Bauart), sowie
die zwei externen Logikobjekte ausgeschaltet, normal eingeschaltet oder invertiert eingeschaltet
werden.
