4.4.3 Schalten
Bei der Schaltfunktion für gruppierte Kanäle kann einem Schaltvorgang die Werte An und Aus
beliebig zugewiesen werden.
Wenn das Kanalpaar als Schalten ausgewählt ist, dann ist folgendes Fenster sichtbar:

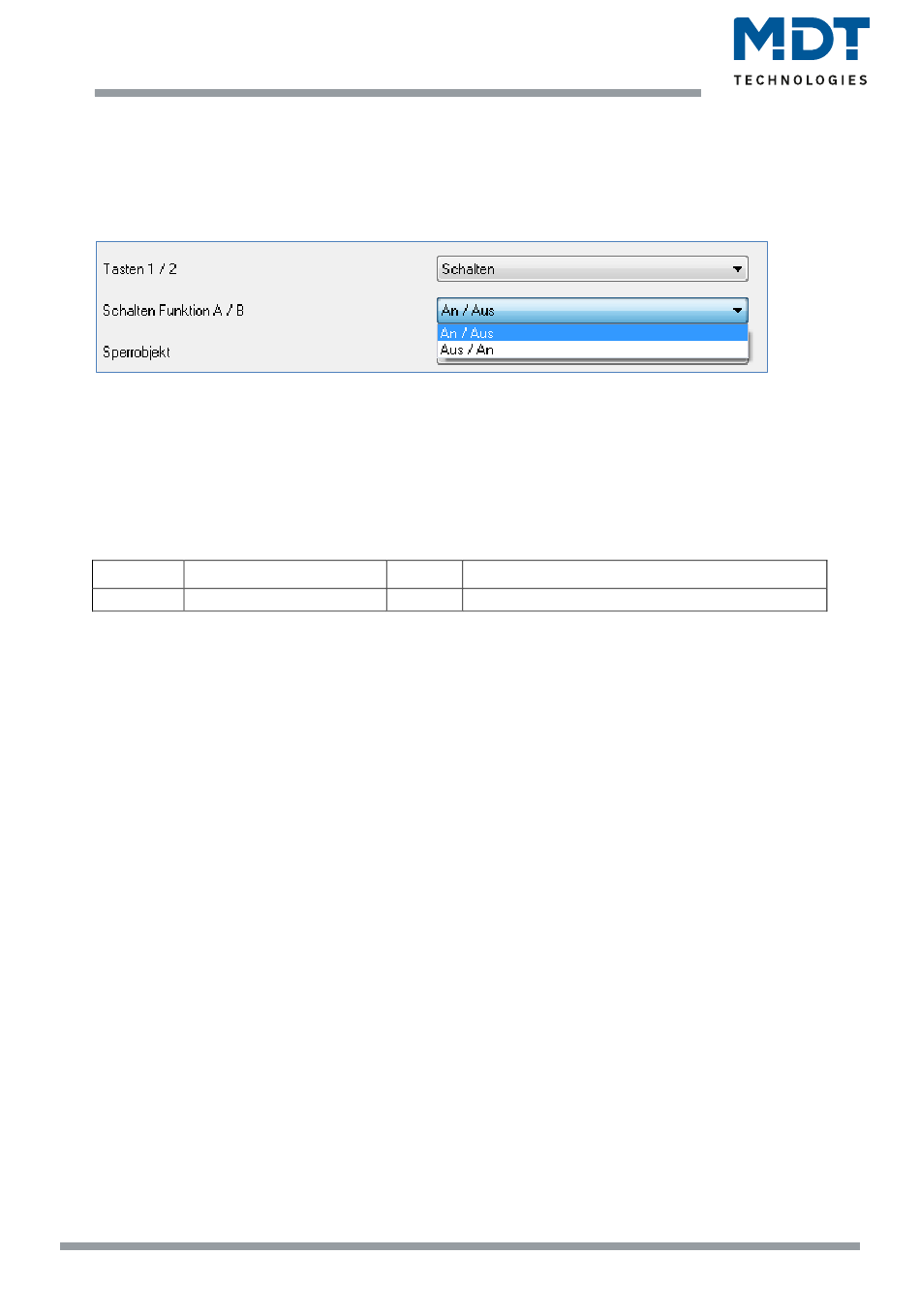

Abbildung 11: gruppierte Schaltfunktion
Mit der gruppierten Schaltfunktion können einfache Funktion wie eine Wechselschaltung leicht
programmiert werden. Das Kanalpaar sendet, über das 1 Bit Kommunikationsobjekt, für die
Betätigung des ersten Kanals eine 1-Signal und für die Betätigung des zweiten Kanals ein 0-Signal.
Diese Zuordnung kann in der Parametrierung jedoch auch beliebig umgedreht werden.
Die nachfolgende Tabelle zeigt das zugehörige Kommunikationsobjekt:
Nummer
Name
0
Schalten Ein/Aus
Tabelle 14: Kommunikationsobjekt gruppierte Schaltfunktion
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
22
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Größe
Verwendung
1 Bit
Schaltobjekt für zweiflächige Schaltfunktion
