Technisches Handbuch – Taster BE-TA55
Die Tabelle zeigt die Zusammenhänge zwischen Dimm-und Schaltobjekt für die einzelnen Kanäle:
Eingang
Dimmfunktion
Schaltfunktion

Tabelle 11: Dimmfunktion

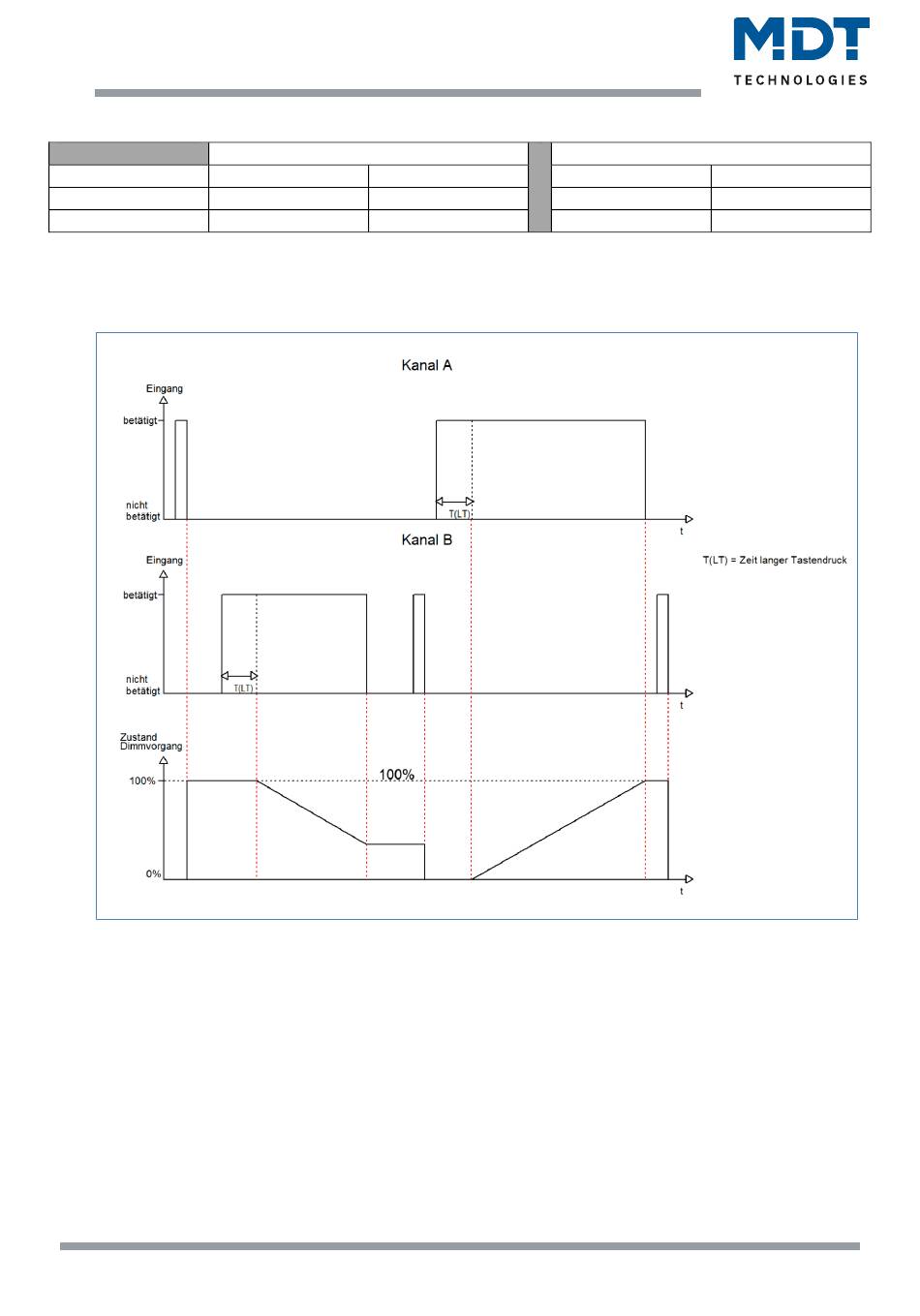

Das nachfolgende Funktions-Zeit Diagramm zeigt noch einmal den Vorgang des zweiflächigen
Dimmens:
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
20
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Funktion Heller/Dunkler
Eingang A Eingang B
Heller Dunkler
EIN AUS
Funktion Dunkler/Heller
Eingang A Eingang B
Dunkler Heller
AUS EIN
