Technisches Handbuch – Taster BE-TA55
4.5.1.4 Wert senden fallende/steigende/beide Flanken
Bei der Unterfunktion „Wert senden" stehen dem Anwender zwei weitere Unterfunktionen, 1 Byte
Wert senden und das Zwangsführungsobjekt, zur Verfügung, welche dann entsprechend weiter

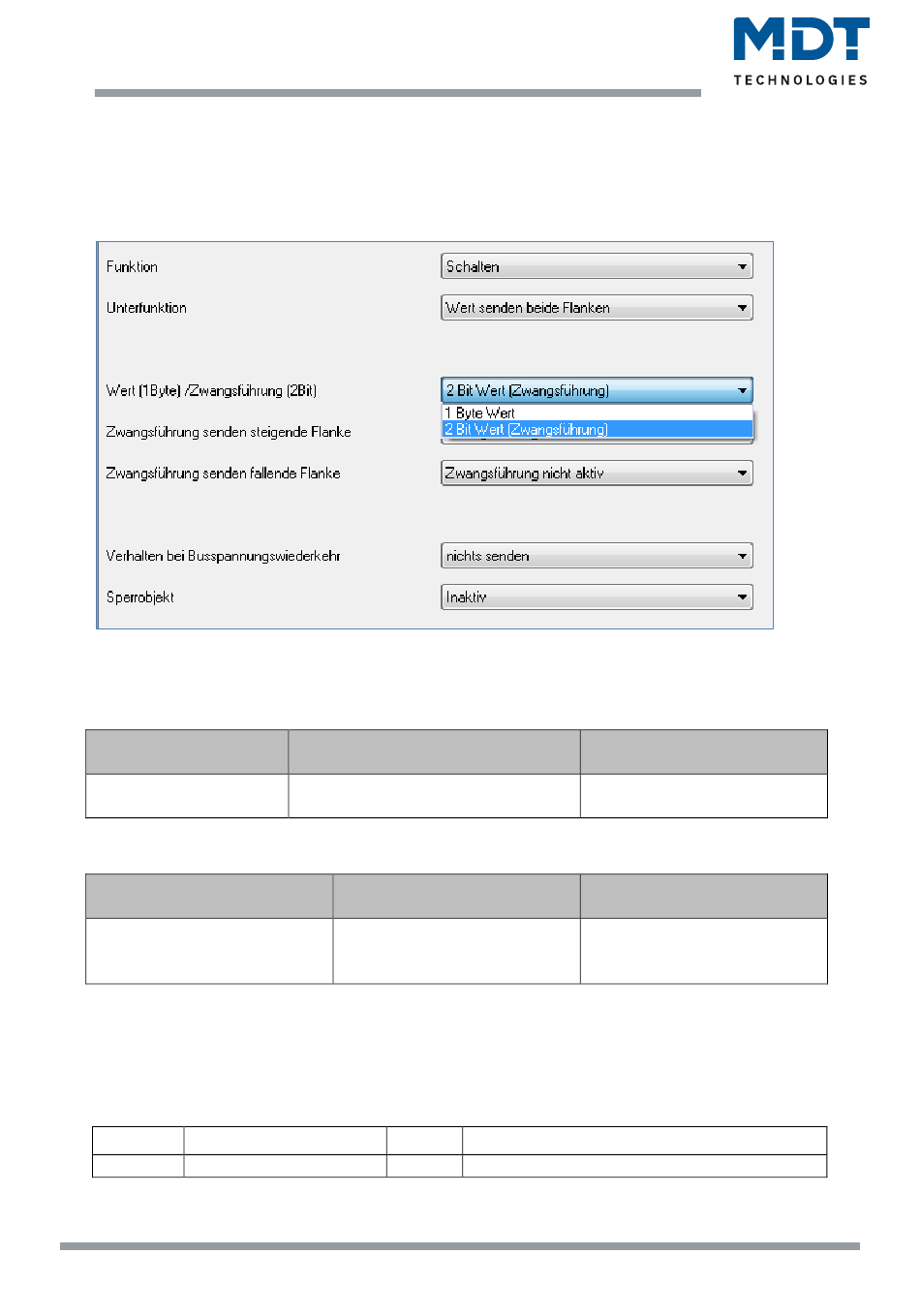

parametriert werden können. Das nachfolgende Bild zeigt das Einstellmenü für diesen Parameter:
Abbildung 14: Unterfunktion Wert senden
Wird die Unterfunktion „Wert Senden" ausgewählt, so muss als erstes ausgewählt werden, welche
Werte gesendet werden sollen. Die Auswahlmöglichkeiten sind in der nachfolgenden Tabelle
dargestellt:
ETS-Text
Wert (1 Byte)/
Zwangsführung (2 Bit)
Tabelle 20: Auswahl Parameter Schalten-Wert senden
Wenn die Einstellung „1 Byte Wert" ausgewählt wird, so sind folgende Einstellungen möglich:
ETS-Text
Wert für steigende/fallende
Flanke
Tabelle 21: Auswahlbereich Wert senden 1 Byte Objekt
Bei dieser Funktion kann das 1 Byte Kommunikationsobjekt für jede Flanke einen beliebigen Wert
senden. Der Wertebereich für diesen Wert liegt dabei im Bereich des Byte-Wertebereichs(0-255). Je
nach obiger Parametrierung können beliebige Werte für die steigende oder die fallende Flanke oder
für beide Flanken parametriert werden.
Das zugehörige Kommunikationsobjekt ist in der nachfolgenden Tabelle dargestellt:
Nummer
Name
0
Wert senden
Tabelle 22: Kommunikationsobjekte Parameter Wert senden-1 Byte Objekt
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
29
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
▪
1 Byte Wert
▪
2 Bit Wert(Zwangsführung)
Wertebereich
[Defaultwert]
0-255
[0]
Größe
Verwendung
1 Byte
sendet den zugehörigen Wert
Kommentar
Auswahl zwischen 1 Byte Wert
und 2 Bit Wert
Kommentar
Zuweisung welcher Wert für
die steigende/fallende Flanke
gesendet wird
