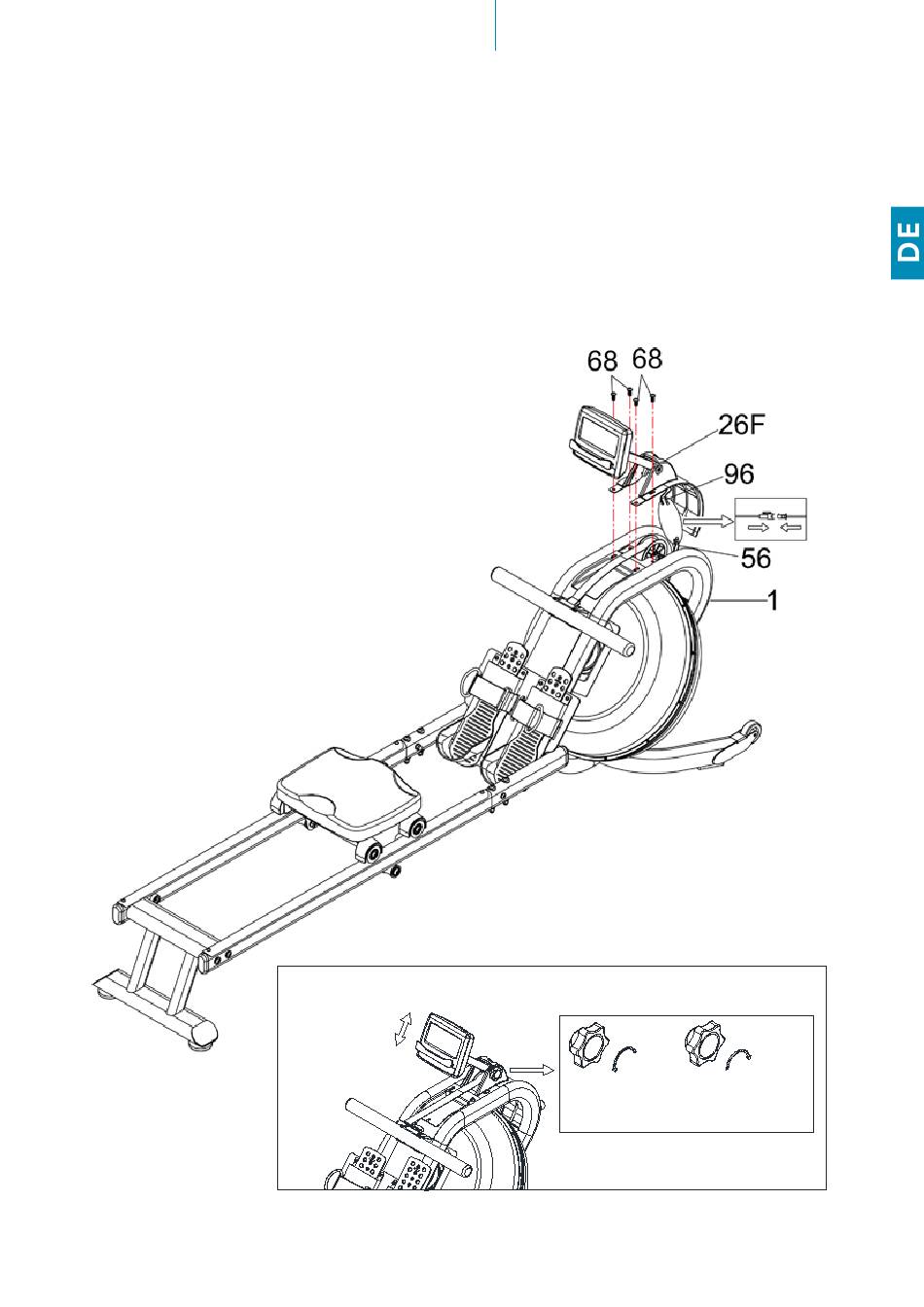

Schritt 3
1. Verbinden Sie das Sensorkabel (Nr. 56) mit dem Verbindungskabel (Nr. 96).
2. Setzen Sie die vordere Abdeckung (26F) in die Bohrung des Hauptrahmens (1).
3. Befestigen Sie den Computer (Nr. 54) mit 4 Schrauben (Nr. 68).
Schritt 3
1. Verbinden Sie das Sensorkabel (Nr. 56) mit dem Verbindungskabel (Nr. 96).
2. Setzen Sie die vordere Abdeckung (26F) in die Bohrung des Hauptrahmens (1).
3. Befestigen Sie den Computer (Nr. 54) mit 4 Schrauben (Nr. 68).
#68 M8*15 4pcs
#68 M8*15 4pcs
#93 S5 #93 S5

Verstellung des Computerarms

7
MONTAGEANLEITUNG
68 68
68 68
Öffnen
Nach drei Umdrehungen gegen den
Uhrzeigersinn bewegen Sie den Computerarm
in die gewünschte Position und drehen ihn im
Uhrzeigersinn wieder fest.
26F 26F
96 96
56 56
1 1
Schließen
