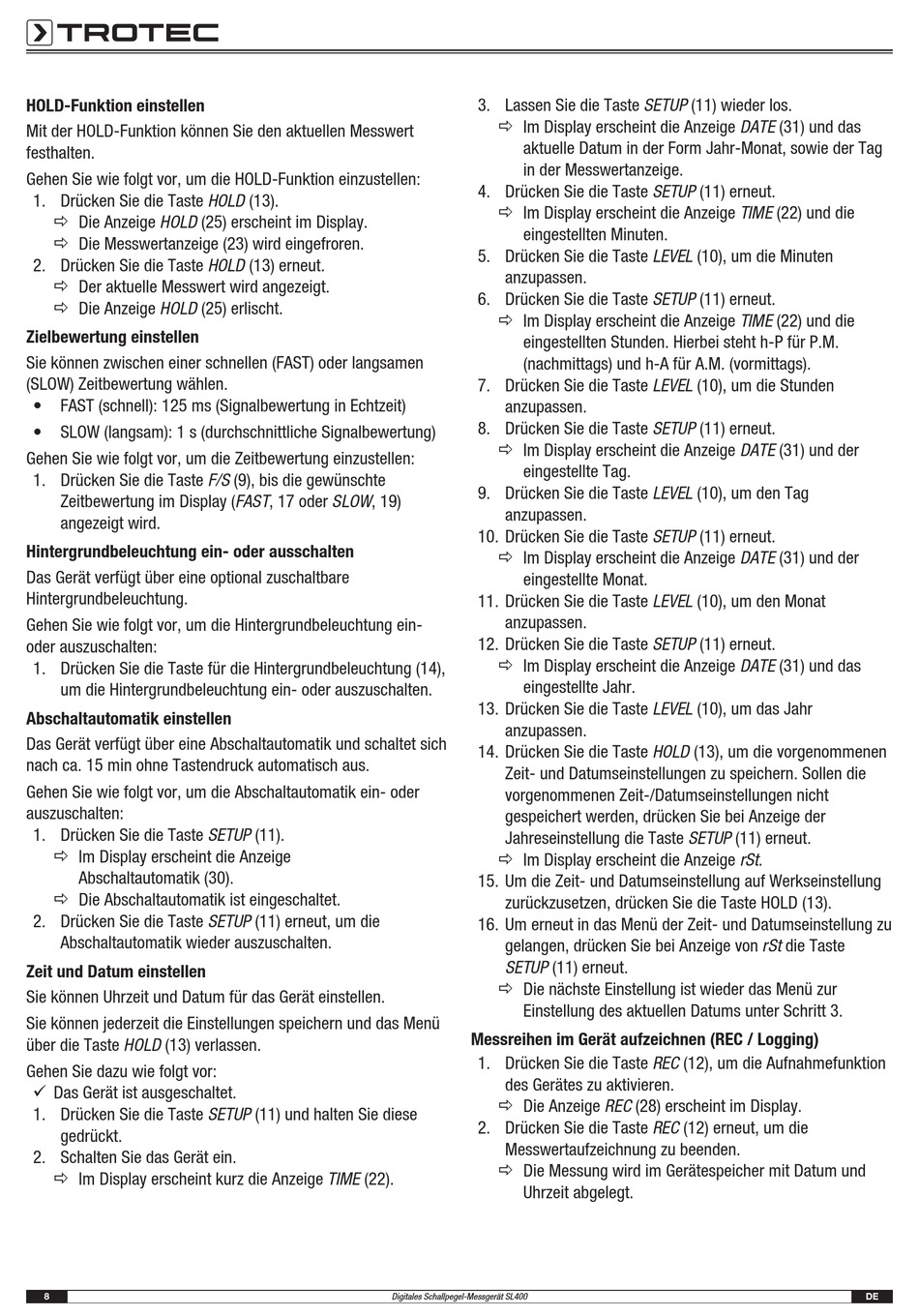

HOLD-Funktion einstellen
Mit der HOLD-Funktion können Sie den aktuellen Messwert
festhalten.
Gehen Sie wie folgt vor, um die HOLD-Funktion einzustellen:
1. Drücken Sie die Taste HOLD (13).
ð Die Anzeige HOLD (25) erscheint im Display.
ð Die Messwertanzeige (23) wird eingefroren.
2. Drücken Sie die Taste HOLD (13) erneut.
ð Der aktuelle Messwert wird angezeigt.
ð Die Anzeige HOLD (25) erlischt.

Zielbewertung einstellen

Sie können zwischen einer schnellen (FAST) oder langsamen
(SLOW) Zeitbewertung wählen.
• FAST (schnell): 125 ms (Signalbewertung in Echtzeit)
• SLOW (langsam): 1 s (durchschnittliche Signalbewertung)
Gehen Sie wie folgt vor, um die Zeitbewertung einzustellen:
1. Drücken Sie die Taste F/S (9), bis die gewünschte
Zeitbewertung im Display (FAST, 17 oder SLOW, 19)
angezeigt wird.
Hintergrundbeleuchtung ein- oder ausschalten
Das Gerät verfügt über eine optional zuschaltbare
Hintergrundbeleuchtung.
Gehen Sie wie folgt vor, um die Hintergrundbeleuchtung ein-
oder auszuschalten:
1. Drücken Sie die Taste für die Hintergrundbeleuchtung (14),
um die Hintergrundbeleuchtung ein- oder auszuschalten.

Abschaltautomatik einstellen

Das Gerät verfügt über eine Abschaltautomatik und schaltet sich
nach ca. 15 min ohne Tastendruck automatisch aus.
Gehen Sie wie folgt vor, um die Abschaltautomatik ein- oder
auszuschalten:
1. Drücken Sie die Taste SETUP (11).
ð Im Display erscheint die Anzeige
Abschaltautomatik (30).
ð Die Abschaltautomatik ist eingeschaltet.
2. Drücken Sie die Taste SETUP (11) erneut, um die
Abschaltautomatik wieder auszuschalten.
Zeit und Datum einstellen
Sie können Uhrzeit und Datum für das Gerät einstellen.
Sie können jederzeit die Einstellungen speichern und das Menü
über die Taste HOLD (13) verlassen.
Gehen Sie dazu wie folgt vor:
ü Das Gerät ist ausgeschaltet.
1. Drücken Sie die Taste SETUP (11) und halten Sie diese
gedrückt.
2. Schalten Sie das Gerät ein.
ð Im Display erscheint kurz die Anzeige TIME (22).
8
3. Lassen Sie die Taste SETUP (11) wieder los.
ð Im Display erscheint die Anzeige DATE (31) und das
aktuelle Datum in der Form Jahr-Monat, sowie der Tag
in der Messwertanzeige.
4. Drücken Sie die Taste SETUP (11) erneut.
ð Im Display erscheint die Anzeige TIME (22) und die
eingestellten Minuten.
5. Drücken Sie die Taste LEVEL (10), um die Minuten
anzupassen.
6. Drücken Sie die Taste SETUP (11) erneut.
ð Im Display erscheint die Anzeige TIME (22) und die
eingestellten Stunden. Hierbei steht h-P für P.M.
(nachmittags) und h-A für A.M. (vormittags).
7. Drücken Sie die Taste LEVEL (10), um die Stunden
anzupassen.
8. Drücken Sie die Taste SETUP (11) erneut.
ð Im Display erscheint die Anzeige DATE (31) und der
eingestellte Tag.
9. Drücken Sie die Taste LEVEL (10), um den Tag
anzupassen.
10. Drücken Sie die Taste SETUP (11) erneut.
ð Im Display erscheint die Anzeige DATE (31) und der
eingestellte Monat.
11. Drücken Sie die Taste LEVEL (10), um den Monat
anzupassen.
12. Drücken Sie die Taste SETUP (11) erneut.
ð Im Display erscheint die Anzeige DATE (31) und das
eingestellte Jahr.
13. Drücken Sie die Taste LEVEL (10), um das Jahr
anzupassen.
14. Drücken Sie die Taste HOLD (13), um die vorgenommenen
Zeit- und Datumseinstellungen zu speichern. Sollen die
vorgenommenen Zeit-/Datumseinstellungen nicht
gespeichert werden, drücken Sie bei Anzeige der
Jahreseinstellung die Taste SETUP (11) erneut.
ð Im Display erscheint die Anzeige rSt.
15. Um die Zeit- und Datumseinstellung auf Werkseinstellung
zurückzusetzen, drücken Sie die Taste HOLD (13).
16. Um erneut in das Menü der Zeit- und Datumseinstellung zu
gelangen, drücken Sie bei Anzeige von rSt die Taste
SETUP (11) erneut.
ð Die nächste Einstellung ist wieder das Menü zur
Einstellung des aktuellen Datums unter Schritt 3.
Messreihen im Gerät aufzeichnen (REC / Logging)
1. Drücken Sie die Taste REC (12), um die Aufnahmefunktion
des Gerätes zu aktivieren.
ð Die Anzeige REC (28) erscheint im Display.
2. Drücken Sie die Taste REC (12) erneut, um die
Messwertaufzeichnung zu beenden.
ð Die Messung wird im Gerätespeicher mit Datum und
Uhrzeit abgelegt.
Digitales Schallpegel-Messgerät SL400 DE
