Anschlüsse - Trotec SL400 Bedienungsanleitung

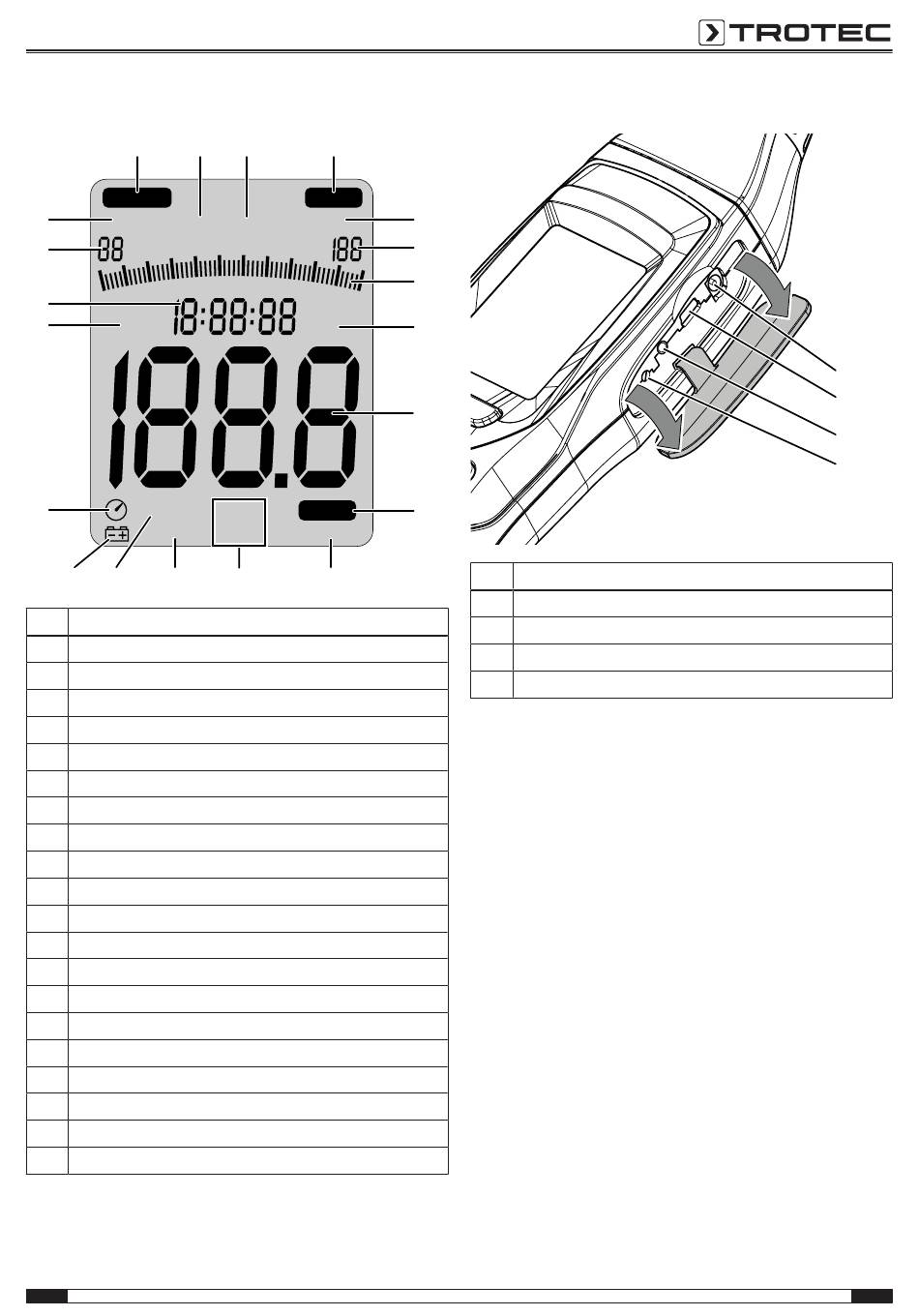

Display
15
16
UNDER
MAX MIN FAST SLOW
34
33
32
DATE
31
REC dBA
30
FULL dBC
29
28 27
Nr. Bezeichnung
15 Anzeige UNDER (Messbereich unterschritten)
16 Anzeige MIN
17 Anzeige FAST
18 Anzeige OVER (Messbereich überschritten)
19 Anzeige SLOW
20 Anzeige Maximum der Skala
21 Anzeige Skala
22 Anzeige TIME
23 Messwertanzeige
24 Anzeige AUTO
25 Anzeige HOLD
26 Anzeige dBA/dBC
27 Anzeige FULL (Speicher voll)
28 Anzeige REC
29 Anzeige Batteriestatus
30 Anzeige Abschaltautomatik
31 Anzeige DATE
32 Anzeige Zeit / Datum
33 Anzeige Minimum der Skala
34 Anzeige MAX
DE
18
17
OVER
TIME
AUTO
HOLD
26
25
Digitales Schallpegel-Messgerät SL400
Anschlüsse
19
20
21
22
23
24
Nr. Bezeichnung
35 Anschluss Netzteil (DC 9 V)
36 Mini-USB-Anschluss
37 Ausgang 3,5 mm *
38 Stellschraube für Kalibrierung
*z. B. zum Anschluss eines Frequenzanalysators oder eines
Messschreibers
35
36
37
38
5
