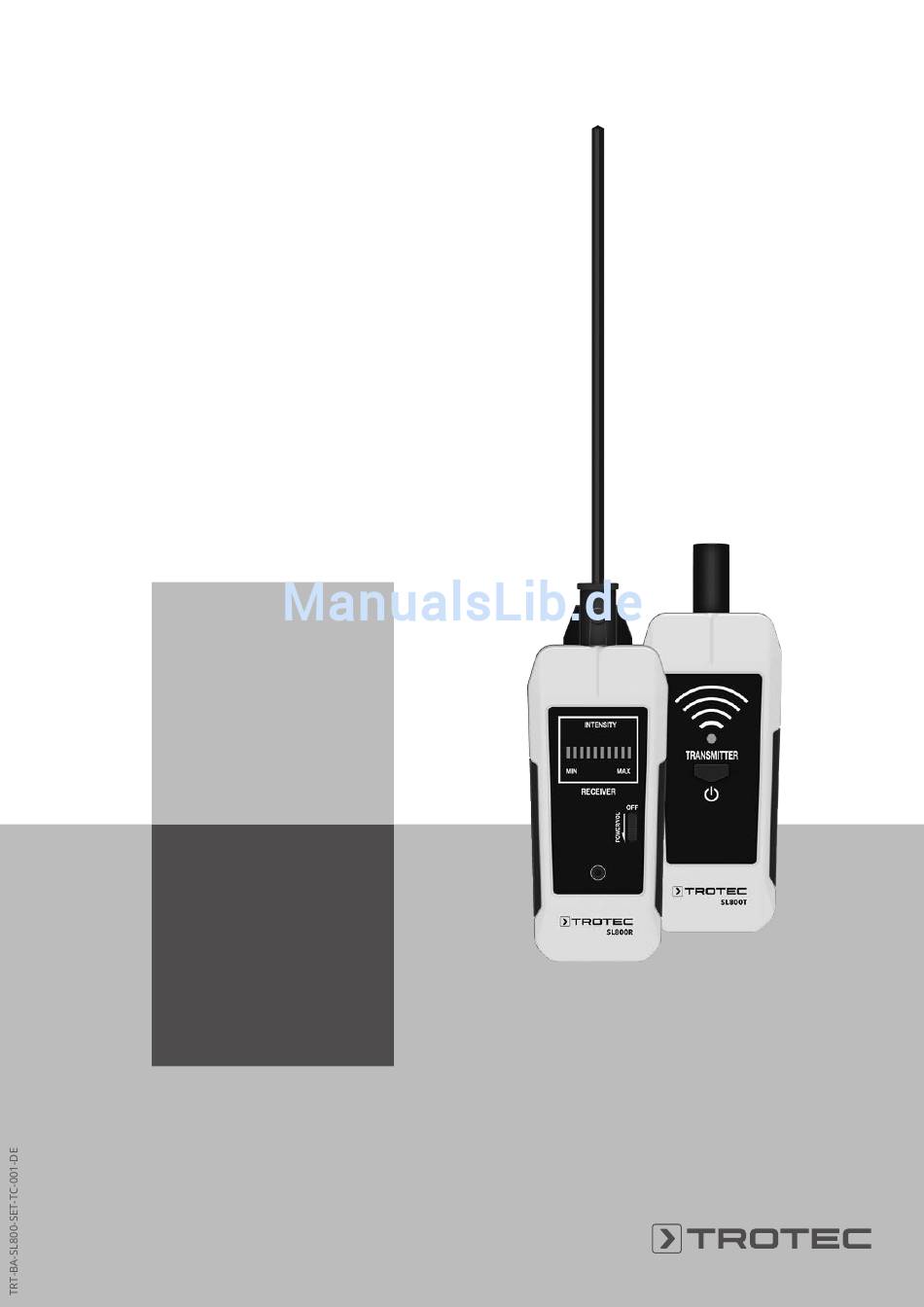

- Seite 1 SL800-SET BEDIENUNGSANLEITUNG ULTRASCHALLDETEKTOR...
-
Seite 2: Inhaltsverzeichnis
Warnung Das vorliegende Dokument wurde mit der gebotenen Sorgfalt Das Signalwort bezeichnet eine Gefährdung mit einem erstellt. Trotec GmbH & Co. KG übernimmt keinerlei Haftung für mittleren Risikograd, die, wenn sie nicht vermieden etwaige Fehler oder Auslassungen. wird, den Tod oder eine schwere Verletzung zur Folge haben kann. -
Seite 3: Sicherheit
Anforderungen oder nach eigenmächtigen Änderungen an den Um das Gerät bestimmungsgemäß zu verwenden, verwenden Geräten ist der Hersteller für die daraus resultierenden Schäden Sie ausschließlich von Trotec geprüftes Zubehör bzw. von nicht haftbar. Eingriffe in das Gerät oder nicht autorisiertes Trotec geprüfte Ersatzteile. -
Seite 4: Informationen Über Das Gerät
SL800R (Ultraschalldetektor) Bezeichnung Feststellschraube für Sonden LED-Bargraph (Intensität MIN bis MAX über 10 LEDs) Ein-/Aus-Drehschalter und Lautstärkeregler Anschlussbuchse für Kopfhörer Batteriefach mit Abdeckung Signaleingang und Anschluss für Sonde Bezeichnung Luftschallsonde Anschlussstück Kopfhörer Klinkenstecker Lautstärkeregler für Kopfhörer Körperschallsonde Bedienungsanleitung – Ultraschalldetektor SL800-SET... -
Seite 5: Technische Daten
• in aufrechter Position an einem vor Staub und direkter Sonneneinstrahlung geschützten Platz • ggf. mit einer Hülle vor eindringendem Staub geschützt • Die Lagertemperatur entspricht dem im Kapitel Technische Daten angegebenen Bereich. • Bei längerer Lagerung entfernen Sie die Batterien. Bedienungsanleitung – Ultraschalldetektor SL800-SET... - Seite 6 Um eine Sonde zu montieren bzw. auszutauschen, gehen Sie wie folgt vor: 1. Lösen Sie die Feststellschraube (1) am SL800R. 4. Drehen Sie die Feststellschraube (1) wieder fest. 2. Entnehmen Sie ggf. die vorhandene Sonde. 5. Prüfen Sie die Sonde auf festen Sitz. Bedienungsanleitung – Ultraschalldetektor SL800-SET...
-
Seite 7: Allgemeine Hinweise Zum Arbeiten Mit Dem Ultraschalldetektor
Minimum (schmales Ende des Keils am Lautstärkeregler). ð Die LEDs am Bargraph leuchten von MAX nach MIN kurz auf. ð Die LED bei MIN leuchtet dauerhaft. ð Das SL800R ist eingeschaltet. 2. Stecken Sie den Klinkenstecker (13) in die Anschlussbuchse (4) am SL800R. Bedienungsanleitung – Ultraschalldetektor SL800-SET... - Seite 8 Sie sich der Ultraschallquelle nähern. 7. Das Geräusch sowie die leuchtende LED auf dem Bargraph erhöhen sich, wenn Sie sich der Quelle nähern. 8. Passen Sie bei Bedarf die Intensität am Drehregler (3) an. Bedienungsanleitung – Ultraschalldetektor SL800-SET...
- Seite 9 2. Drücken Sie den Ein/Aus-Schalter (8) am SL800T. 3. Verschließen Sie das Objekt ordnungsgemäß. 4. Schalten Sie den SL800R über den Drehschalter (3) ein. 5. Setzen Sie den Kopfhörer auf. 6. Prüfen Sie die Umgebung des zu prüfenden Objektes auf Dichtheit. Bedienungsanleitung – Ultraschalldetektor SL800-SET...
-
Seite 10: Wartung Und Reparatur
Nehmen Sie keine Änderungen am Gerät vor und bauen Sie keine Ersatzteile ein. Wenden Sie sich zur Reparatur oder Geräteüberprüfung an den Hersteller. Batteriewechsel Ein Batteriewechsel ist notwendig, wenn sich das Gerät nicht mehr einschalten lässt (siehe Kapitel Batterie einsetzen). Bedienungsanleitung – Ultraschalldetektor SL800-SET... - Seite 12 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
