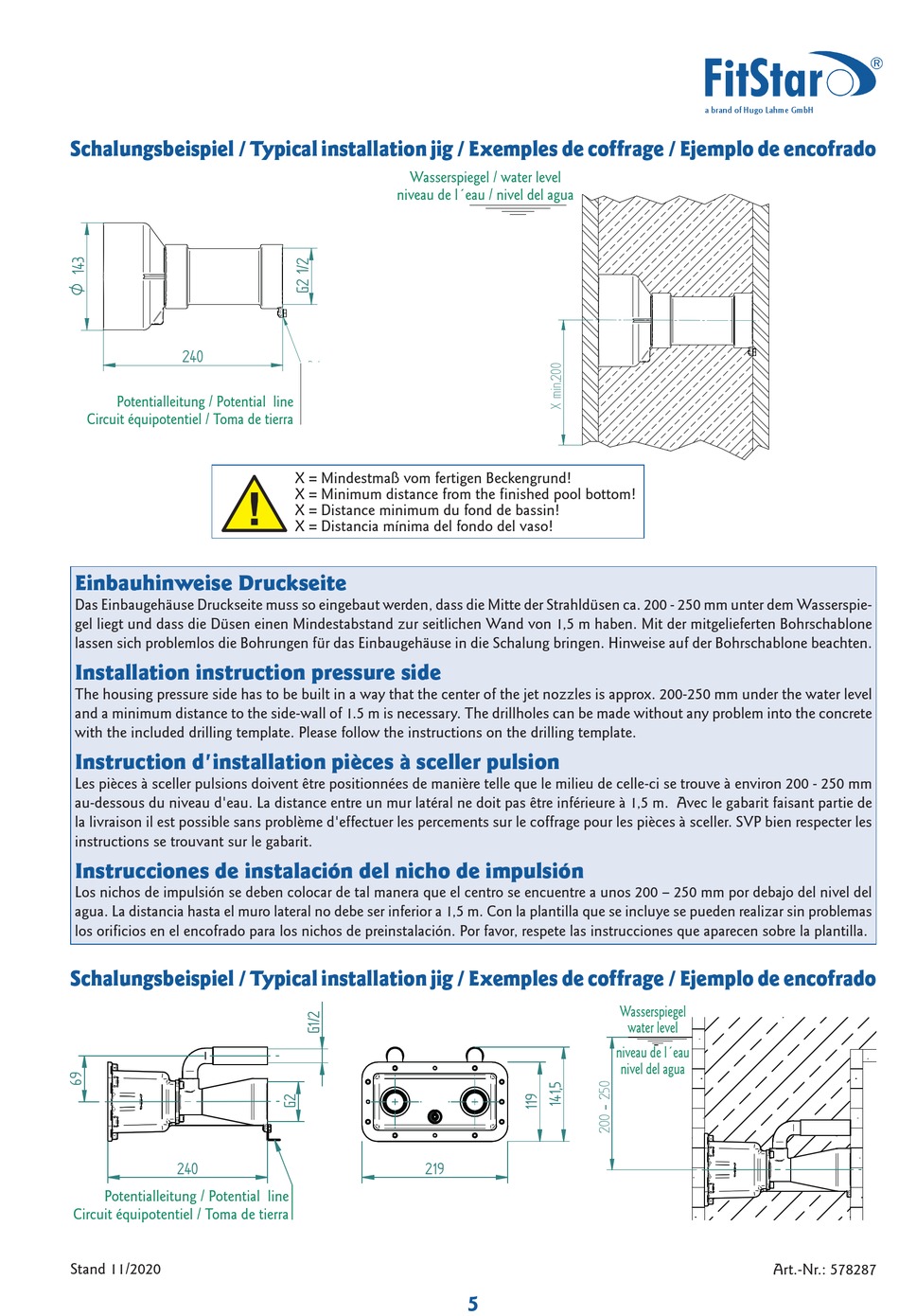

Schalungsbeispiel / Typical installation jig / Exemples de coffrage / Ejemplo de encofrado
240
Potentialleitung / Potential line
Circuit équipotentiel / Toma de tierra
Einbauhinweise Druckseite
Das Einbaugehäuse Druckseite muss so eingebaut werden, dass die Mitte der Strahldüsen ca. 200 - 250 mm unter dem Wasserspie-
gel liegt und dass die Düsen einen Mindestabstand zur seitlichen Wand von 1,5 m haben. Mit der mitgelieferten Bohrschablone
lassen sich problemlos die Bohrungen für das Einbaugehäuse in die Schalung bringen. Hinweise auf der Bohrschablone beachten.
Installation instruction pressure side
The housing pressure side has to be built in a way that the center of the jet nozzles is approx. 200-250 mm under the water level
and a minimum distance to the side-wall of 1.5 m is necessary. The drillholes can be made without any problem into the concrete
with the included drilling template. Please follow the instructions on the drilling template.
Instruction d'installation pièces à sceller pulsion
Les pièces à sceller pulsions doivent être positionnées de manière telle que le milieu de celle-ci se trouve à environ 200 - 250 mm
au-dessous du niveau d'eau. La distance entre un mur latéral ne doit pas être inférieure à 1,5 m. Avec le gabarit faisant partie de
la livraison il est possible sans problème d'effectuer les percements sur le coffrage pour les pièces à sceller. SVP bien respecter les
instructions se trouvant sur le gabarit.
Instrucciones de instalación del nicho de impulsión
Los nichos de impulsión se deben colocar de tal manera que el centro se encuentre a unos 200 – 250 mm por debajo del nivel del
agua. La distancia hasta el muro lateral no debe ser inferior a 1,5 m. Con la plantilla que se incluye se pueden realizar sin problemas
los orificios en el encofrado para los nichos de preinstalación. Por favor, respete las instrucciones que aparecen sobre la plantilla.
Schalungsbeispiel / Typical installation jig / Exemples de coffrage / Ejemplo de encofrado
Potentialleitung / Potential line
Circuit équipotentiel / Toma de tierra
Stand 11/2020
Wasserspiegel
Water level
Niveau d`eau
nivel del agua
Wasserspiegel / water level
niveau de l´eau / nivel del agua
Potenzielanschluss
Potential-connection
240
Equipotentiel
Potenzielanschluss
Toma de tierra
Potential-connection
Equipotentiel
Toma de tierra
X = Mindestmaß vom fertigen Beckengrund!
X = Minimum distance from the finished pool bottom!
X = Distance minimum du fond de bassin!
X = Distancia mínima del fondo del vaso!
5
Wasserspiegel
Water level
Niveau d`eau
nivel del agua
Wasserspiegel
Water level
Wasserspiegel
Niveau d' eau
water level
niveau de l´eau
nivel del agua
a brand of Hugo Lahme GmbH
Art.-Nr.: 578287
