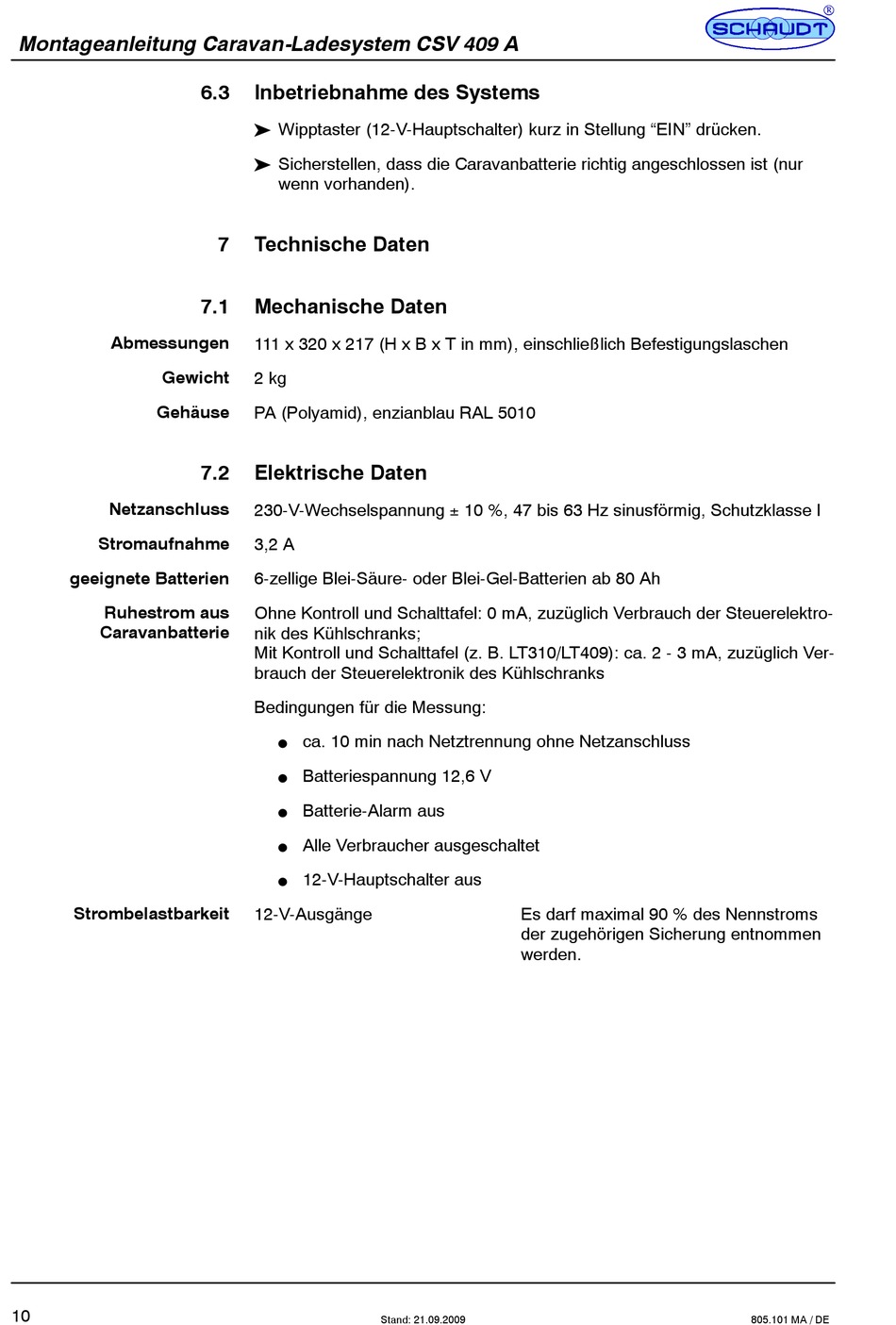

Montageanleitung Caravan-Ladesystem CSV 409 A
Abmessungen
Gewicht
Gehäuse
Netzanschluss
Stromaufnahme
geeignete Batterien
Ruhestrom aus
Caravanbatterie
Strombelastbarkeit
10
6.3
Inbetriebnahme des Systems
Wipptaster (12-V-Hauptschalter) kurz in Stellung "EIN" drücken.
Sicherstellen, dass die Caravanbatterie richtig angeschlossen ist (nur
wenn vorhanden).
7
Technische Daten
7.1
Mechanische Daten
111 x 320 x 217 (H x B x T in mm), einschließlich Befestigungslaschen
2 kg
PA (Polyamid), enzianblau RAL 5010
7.2
Elektrische Daten
230-V-Wechselspannung ± 10 %, 47 bis 63 Hz sinusförmig, Schutzklasse I
3,2 A
6-zellige Blei-Säure- oder Blei-Gel-Batterien ab 80 Ah
Ohne Kontroll und Schalttafel: 0 mA, zuzüglich Verbrauch der Steuerelektro-
nik des Kühlschranks;
Mit Kontroll und Schalttafel (z. B. LT310/LT409): ca. 2 - 3 mA, zuzüglich Ver-
brauch der Steuerelektronik des Kühlschranks
Bedingungen für die Messung:
ca. 10 min nach Netztrennung ohne Netzanschluss
F
Batteriespannung 12,6 V
F
Batterie-Alarm aus
F
Alle Verbraucher ausgeschaltet
F
12-V-Hauptschalter aus
F
12-V-Ausgänge
Es darf maximal 90 % des Nennstroms
der zugehörigen Sicherung entnommen
werden.
Stand: 21.09.2009
805.101 MA / DE
