E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de
8050101 BA / DE
Bedienungsanleitung
Caravan-Ladesystem CSV 409 A
Inhaltsverzeichnis
1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2.1
2.2
3
3.1
3.2
4
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1
5.2
5.3
5.4
5.5
5.6
6
6.1
6.2
6.3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
2
3
5
5
6
7
7
8
9
10
11
11
11
11
11
13
13
14
Stand: 20.02.2020
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Schaudt CSV 409 A
Inhaltszusammenfassung für Schaudt CSV 409 A
-
Seite 1: Inhaltsverzeichnis
..........E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de 8050101 BA / DE Stand: 20.02.2020... -
Seite 2: Einleitung
Bedienungsanleitung Caravan-Ladesystem CSV 409 A Einleitung Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb von Geräten der Firma Schaudt. Lesen und befolgen Sie unbedingt die an- gegebenen Sicherheitshinweise. Die Bedienungsanleitung im Fahrzeug immer mitführen. Alle Sicherheitsbe- stimmungen auch an andere Benutzer weitergeben. -
Seite 3: Verwendungszweck Und Funktion

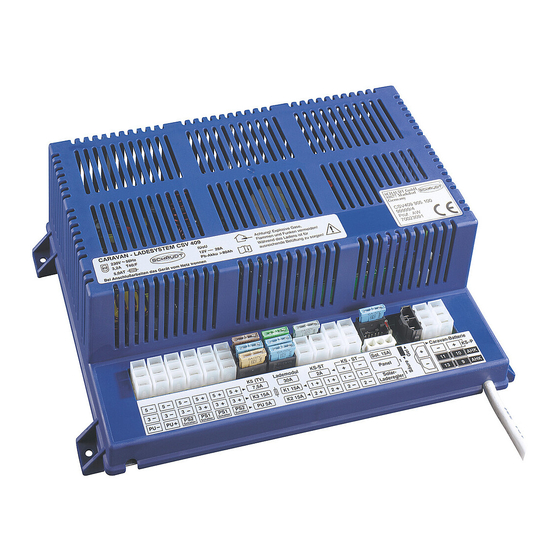

Bedienungsanleitung Caravan-Ladesystem CSV 409 A GEFAHR! Falsche Montage! Elektrischer Schlag oder Beschädigung angeschlossener Geräte: Einbau gemäß Montageanleitung des Gerätes ausführen. Die Netzanschlussleitung darf nur von einem zugelassenen Kunden- dienst oder qualifizierten Personen ersetzt werden. WARNUNG! Heiße Bauteile! Verbrennungen: Defekte Sicherungen nur auswechseln, wenn das System stromlos ist. - Seite 4 Bedienungsanleitung Caravan-Ladesystem CSV 409 A Das Caravan-Ladesystem CSV 409 A ist das zentrale Energieversorgungs- gerät für alle 12-V-Verbraucher in der elektrischen Anlage an Bord des Cara- vans. Er befindet sich normalerweise innerhalb eines Schranks oder Stau- raums und ist für einen Sicherungswechsel an der Frontseite zugänglich.
-
Seite 5: Batteriefunktionen
Bedienungsanleitung Caravan-Ladesystem CSV 409 A Batteriefunktionen Geeignete Batterien 6-zellige Blei-Säure- oder Blei-Gel-Batterien ab 80 Ah Batterie-Ladung Ladung der Caravanbatterie während der Fahrt, Anhebung der Versorgungs- während der Fahrt spannung aus dem Zugfahrzeug über den Batteriebooster 12-V-Hauptschalter Der 12-V-Hauptschalter (Wipptaster mit Mittelstellung auf der Kontroll und Schalttafel) trennt alle 12-V-Verbraucher von der Caravanbatterie (ausge- nommen: Steuer-Elektronik eines Kühlschranks). -
Seite 6: Aufbau
Bedienungsanleitung Caravan-Ladesystem CSV 409 A ACHTUNG! Tiefentladung! Beschädigung der Caravanbatterie/Zugfahrzeugbatterie: Dauerbetrieb auf 12 V vermeiden. Der 12-V-Betrieb des Kühlschranks funktioniert nur, wenn der Caravan mit dem Zugfahrzeug verbunden und dessen Zündung eingeschaltet ist. Batterie-Ladung durch Maximal zulässiger Ladestrom 14 A, abgesichert mit 15 A... -
Seite 7: Bedienung
Bedienung Die Bedienung des Caravan-Ladesystems erfolgt ausschließlich über die angeschlossene Kontroll- und Schalttafel. Für den täglichen Betrieb ist am Caravan-Ladesystem CSV 409 A keine Be- dienung erforderlich. Nur bei einem Wechsel des Batterietyps (Blei-Säure bzw. Blei-Gel) bzw. im Rahmen der Erstinbetriebnahme oder bei Nachrüstungen mit Zubehör müs- sen einmalig Einstellungen vorgenommen werden (siehe hierzu Kap. -
Seite 8: System In Betrieb Nehmen
Bedienungsanleitung Caravan-Ladesystem CSV 409 A System in Betrieb nehmen ACHTUNG! Falsche Einstellungen am Caravan-Ladesystem! Beschädigung von angeschlossenen Geräten. Deshalb vor einer Inbetrieb- nahme: Sicherstellen, dass der Batterie-Wahlschalter (Abb. 2, Pos. 21) je nach eingesetzter Batterie in der richtigen Stellung steht. -
Seite 9: Batteriewechsel
Bedienungsanleitung Caravan-Ladesystem CSV 409 A Batteriewechsel ACHTUNG! Einsatz falscher Batterietypen oder falsch ausgelegter Batterien! Beschädigung der Batterie oder am Caravan-Ladesystem angeschlossener Geräte: Batterien nur von dafür ausgebildetem Fachpersonal wechseln las- sen. Hinweise des Batterieherstellers beachten. Das Caravan-Ladesystem ausschließlich zum Anschluss an 12-V-Bordnetze mit aufladbaren 6-zelligen Blei-Gel- oder Blei-Säure-... -
Seite 10: Betriebsstörungen
Wenn das nicht möglich ist, z. B. bei einem Auslandsaufenthalt, kann auch eine Fachwerkstatt das Caravan-Ladesystem reparieren. In diesem Fall ist zu beachten, dass die Gewährleistung bei unsachgemäß ausgeführten Re- paraturen erlischt und Firma Schaudt GmbH nicht für die dadurch entstan- denen Folgeschäden haftet. Störung Mögliche Ursache... -
Seite 11: System Außer Betrieb Nehmen
Batterie bis zu 36 Stunden an das Netz anschließen. ACHTUNG! Überschreitung zulässiger Eingangsspannungen! Beschädigung angeschlossener Verbraucher: Einen ggf. angeschlossenen Solar-Laderegler der Firma Schaudt nicht ohne Batterie betreiben. Wenn die Batterie gewechselt oder ausgebaut wird, vorher den Stek- ker ”+ Solarzelle” am Solar-Laderegler abziehen. - Seite 12 16 h bei Blei-Gel Zeit Bild 4 Beispiel für den Ladespannungsverlauf mit dem Caravan-Ladesystem CSV 409 A Hauptladung mit maximalem Ladestrom 28 A, elektronisch begrenzt, bis zur Ladeschluss-Spannung. Die Batterie ist jetzt zu ca. 80 % gela- den. Ladebeginn auch bei tiefentladenen Batterien.
-
Seite 13: Umweltdaten
Luftfeuchtigkeit Betrieb nur in trockener Umgebung CE-Kennzeichen Wartung Das Caravan-Ladesystem CSV 409 A ist wartungsfrei. Reinigung Caravan-Ladesystem mit einem weichen, leicht angefeuchteten Tuch und mit einem milden Reinigungsmittel reinigen. Auf keinen Fall Spiritus, Verdün- ner oder Ähnliches benutzen. Es dürfen keine Flüssigkeiten in das Innere des Caravan-Ladesystems dringen. -
Seite 14: Anhang
Bedienungsanleitung Caravan-Ladesystem CSV 409 A Anhang CE-Konformitätserklärung Hiermit bestätigt die Firma Schaudt GmbH, dass die Bauart des Geräts den einschlägigen Bestimmungen entspricht. Das Original der EG-Konformitätserklärung liegt vor und kann jederzeit ein- gesehen werden. Hersteller Schaudt GmbH, Elektrotechnik & Apparatebau Anschrift Planckstraße 8... -
Seite 15: Fehlerprotokoll
Bedienungsanleitung Caravan-Ladesystem CSV 409 A Fehlerprotokoll Im Schadensfall bitte defektes Gerät zusammen mit dem ausgefüllten Feh- lerprotokoll zum Hersteller schicken. Gerätetyp: _______________________ Artikel-Nr.: _______________________ Fahrzeug: Hersteller: _______________________ Typ: _______________________ Eigenbau? Ja - Nein - Nachrüstung? Ja - Nein - Überspannungsschutz OVP vorgeschaltet? - Seite 16 Bedienungsanleitung Caravan-Ladesystem CSV 409 A Blockschaltbild/Anschlussplan Die Anschlüsse 9 und 10 AHK-Belegung des Verbin- müssen extern im Kfz mit dungssteckers Zugfahrzeug/ max. 15 A abgesichert sein. Caravan nach EN 1648--1 +Ua Booster 14,25V + AHK AHK +12V geschaltet * CSV 409...
