905.107 BA / DE

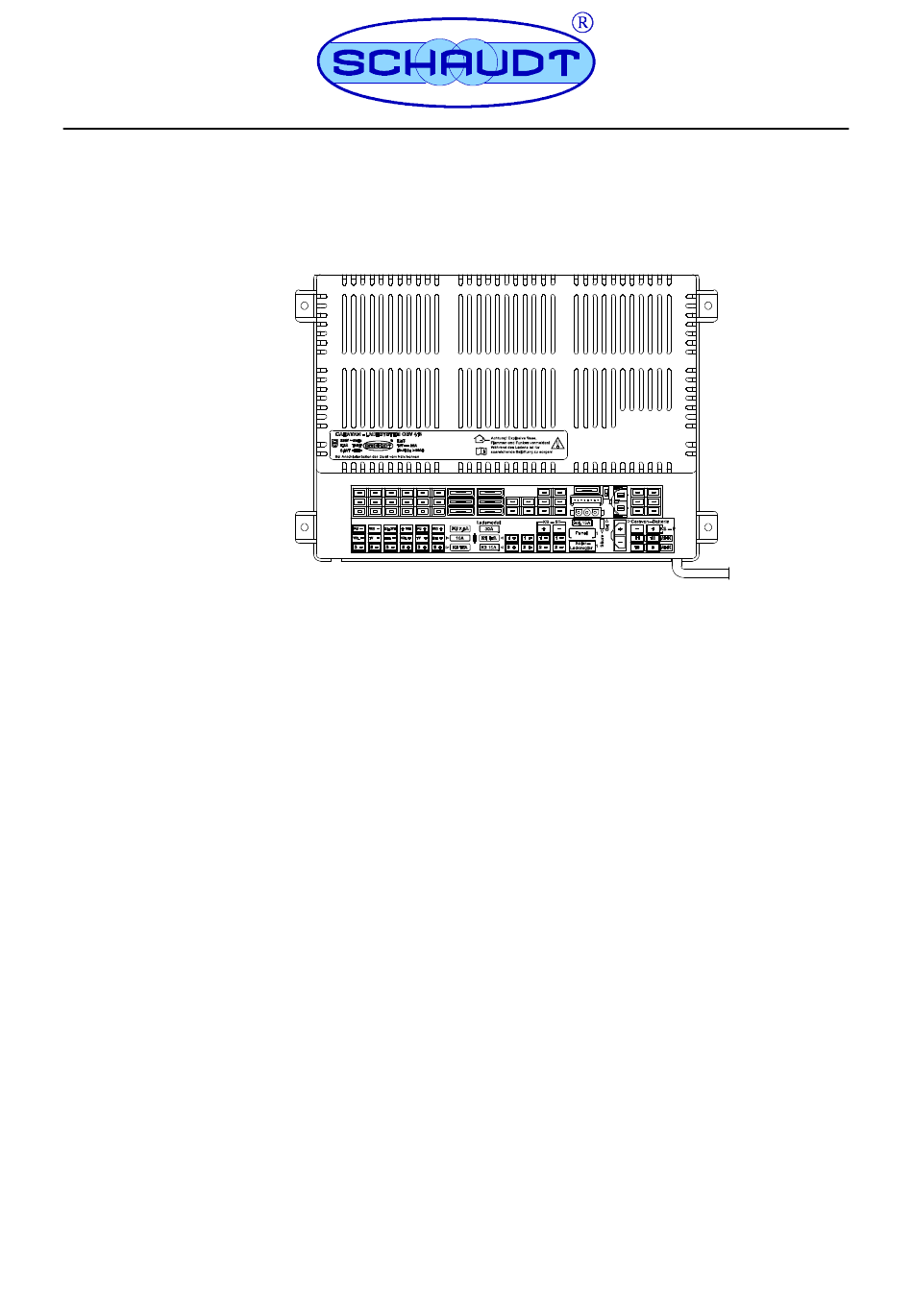

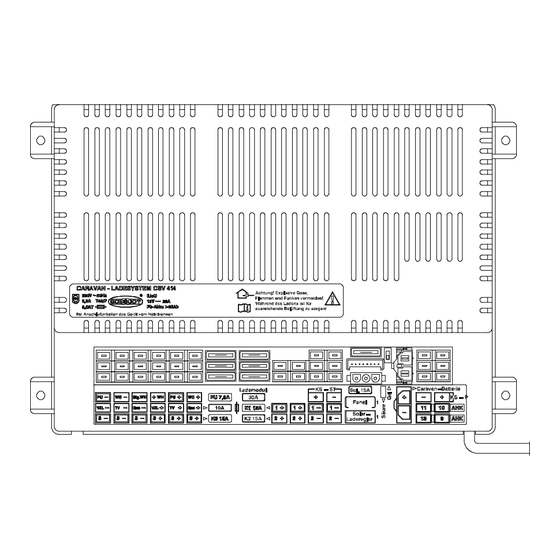

Bedienungsanleitung
Caravan-Ladesystem CSV 414
Inhaltsverzeichnis
1
Einleitung
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Sicherheitshinweise
2.1
Bedeutung der Sicherheitshinweise
2.2
Allgemeine Sicherheitshinweise
3
Bedienung
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1
Caravan-Ladesystem in Betrieb nehmen
3.2
Ein- und Ausschalten
3.3
Batteriewechsel
4
Verwendungszweck und Funktion
4.1
Batteriefunktionen
4.2
Zusatzfunktionen
5
Aufbau
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1
Betriebsstörungen
5.2
System außer Betrieb nehmen
5.3
System stilllegen
6
Wartung
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Anhang
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
2
3
3
4
4
5
6
7
8
9
10
10
10
11
Stand: 30.05.2014
Werbung
Verwandte Anleitungen für Schaudt CSV 414
Inhaltszusammenfassung für Schaudt CSV 414
- Seite 1 ..........E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de 905.107 BA / DE...
- Seite 2 Bedienungsanleitung Caravan-Ladesystem CSV 414 Einleitung Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb von Geräten der Firma Schaudt. Lesen und befolgen Sie unbedingt die angegebenen Sicherheitshinweise. Die Bedienungsanleitung im Fahrzeug immer mitführen. Alle Sicherheitsbestimmungen auch an andere Benutzer weitergeben. Sicherheitshinweise...
- Seite 3 Bedienungsanleitung Caravan-Ladesystem CSV 414 WARNUNG! Heiße Bauteile! Verbrennungen: Defekte Sicherungen nur auswechseln, wenn das System stromlos ist. Defekte Sicherungen nur auswechseln, wenn die Fehlerursache bekannt und beseitigt ist. Sicherungen nicht überbrücken oder reparieren. Rückseite von Geräten kann im Betrieb heiß werden. Nicht berühren.
- Seite 4 Bedienungsanleitung Caravan-Ladesystem CSV 414 Betrieb mit Solarregler ACHTUNG! Bei Anschluss eines Solarreglers beachten, dass dann die Pufferfunktion der Batterie unbedingt erforderlich ist, d.h. bevor ein Solarregler angeschlossen wird, muss die Batterie angeschlossen werden. Betrieb am Zugfahrzeug ACHTUNG! Zündung bei abgestelltem Zugfahrzeug ausschalten, wennder Caravan mit dem Zugfahr- zeug verbunden ist.
- Seite 5 Bedienungsanleitung Caravan-Ladesystem CSV 414 Beim Batteriewechsel wie folgt vorgehen: Batterie- Batterie vom Caravan-Ladesystem elektrisch trennen, dazu den 12-V-Hauptschalter aus- wechsel schalten. Das Caravan-Ladesystem von der 230 V- Netzversorgung trennen. Caravan vom Zugfahrzeug trennen. Batterie ersetzen. Nach Batteriewechsel nochmals sicherstellen, welcher Batterietyp eingesetzt wurde.
- Seite 6 Bedienungsanleitung Caravan-Ladesystem CSV 414 Baugruppen Das Caravan-Ladesystem CSV 415 enthält: ein Lademodul zur Ladung aller angeschlossenen Batterien einen Hauptschaltrelais, um bestimmte Verbraucher ein- und ausschalten zu können die komplette 12-V-Verteilung die Absicherung der 12-V-Stromkreise einen Batteriebooster Ansteuerung Für den Betrieb ist ein Bedien und Kontrollpanel (z. B. LT 4XX) angeschlossen sein.
- Seite 7 Bedienungsanleitung Caravan-Ladesystem CSV 414 Relais Stromkreis “+12 V bei Zündung EIN” (Anschluss Nr. 10) von Klemme 15 Spannung bei Zündung EIN Bild 2 Anschluss Steckdose Zugfahrzeug Damit die Funktionen “Abschaltautomatik” und “Ruhestrom Zugfahrzeug-Batterie” gemäß folgenden Angaben sichergestellt sind, muss sowohl der 13-polige Verbindungsstecker des Caravans, als auch die Steckdose des Zugfahrzeugs gemäß...
- Seite 8 Bedienungsanleitung Caravan-Ladesystem CSV 414 Batterie- Maximal zulässiger Ladestrom 14 A, abgesichert mit 15 A Ladung mit Solar-Lade- regler Aufbau Bild 3 Caravan-Ladesystem CSV 415 Frontansicht Typ-Klebeschild Anschluss Bedien- und Kontrollpanel Anschlüsse Verbraucher/Pumpe/Wasserhahnen Kfz-Flachstecksicherung LR ... Klebeschild Funktionen Batterie-Wahlschalter Blei-Gel/Blei-Säure Gehäuse...
- Seite 9 Wenn das nicht möglich ist, z. B. bei einem Auslandsaufenthalt, kann auch eine Fachwerk- statt das Caravan-Ladesystem reparieren. In diesem Fall ist zu beachten, dass die Gewähr- leistung bei unsachgemäß ausgeführten Reparaturen erlischt und Firma Schaudt GmbH nicht für die dadurch entstandenen Folgeschäden haftet.
- Seite 10 ACHTUNG! Bei Überschreitung zulässiger Eingangsspannungen können angeschlossene Verbraucher beschädigt werden. Deshalb: Einen ggf. angeschlossenen Solar-Laderegler (LR ...) der Firma Schaudt nicht ohne Batterie betreiben. Wenn die Batterie gewechselt oder ausgebaut wird, vorher den Stecker “Caravan-Bat- terie” am CSV 415 abziehen (alternativ den Stecker ”+ Solarzelle” am Solar-Ladereg- ler abziehen).
- Seite 11 Schaudt GmbH, Elektrotechnik & Apparatebau Planckstraße 8 88677 Markdorf Germany Sonderausstattung/Zubehör Solar- Schaudt Solar-Laderegler Typ LR ... für Solarmodule mit einem Gesamtstrom von 14 A mit Laderegler Anschluss-Stecker inkl. Anschlusskabel 0,5 m Kundendienst Kunden- Schaudt GmbH, Elektrotechnik & Apparatebau dienst-- Planckstraße 8...
- Seite 12 Bedienungsanleitung Caravan-Ladesystem CSV 414 Fehlerprotokoll Im Schadensfall bitte defektes Gerät zusammen mit dem ausgefüllten Fehlerprotokoll zum Hersteller schicken. Gerätetyp: _______________________ Artikel-Nr.: _______________________ Fahrzeug: Hersteller: _______________________ Typ: _______________________ Eigenbau? Ja - Nein - Nachrüstung? Ja - Nein - Überspannungsschutz OVP vorgeschaltet?
- Seite 13 Bedienungsanleitung Caravan-Ladesystem CSV 414 Blockschaltbild/Anschlussplan * AHK-Belegung des Verbindungssteckers Zugfahrzeug/Caravan nach EN 1648- -1. Die Anschlüsse AHK 9 und AHK 10 müssen ex- tern im Kfz mit max. 15 A abgesichert sein. +Ua Booster 14,25V + AHK AHK +12V geschaltet *...
- Seite 14 Bedienungsanleitung Caravan-Ladesystem CSV 414 (Leerseite) Stand: 30.05.2014 905.107 BA / DE...
