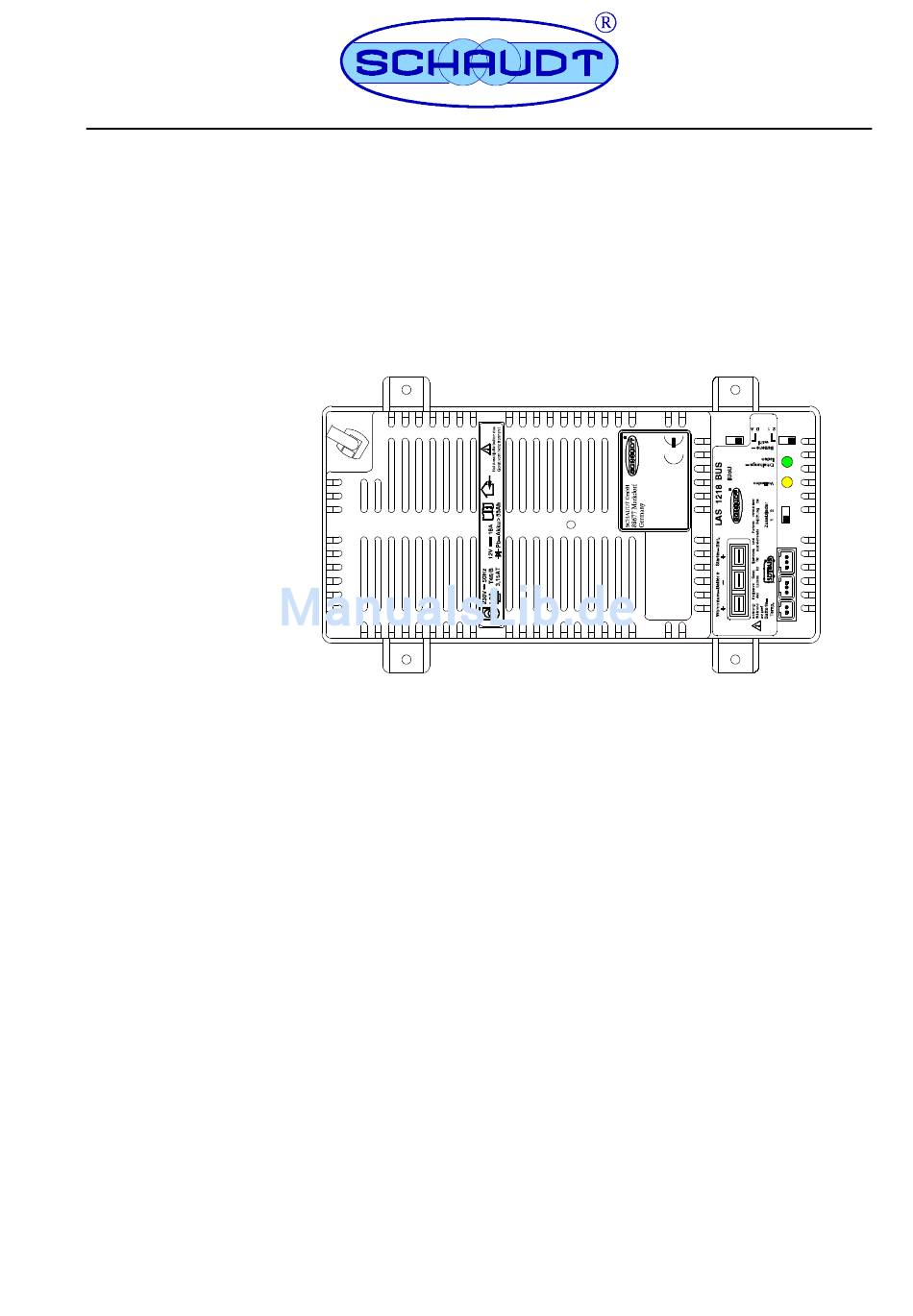

E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de
810.532 BA / DE
Bedienungs- und Montageanleitung
Batterie-Ladegerät LAS 1218 BUS
Inhaltsverzeichnis
1
1.1
1.2
1.3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.4
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2.1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2
2.3
2.4
2.5
2.6
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . .
2
2
3
5
7
8
8
8
9
18
20
21
22
Stand: 10.03.2015
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Schaudt LAS 1218 BUS
Inhaltszusammenfassung für Schaudt LAS 1218 BUS
-
Seite 1: Inhaltsverzeichnis
..........E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de 810.532 BA / DE... -
Seite 2: Bedienungsanleitung
Bedienungs- und Montageanleitung Batterie-Ladegerät LAS 1218 BUS Bedienungsanleitung Sicherheitshinweise 1.1.1 Bedeutung der Sicherheitshinweise GEFAHR! Die Nichtbeachtung dieses Zeichens kann zur Gefährdung von Leib und Leben führen. WARNUNG! Die Nichtbeachtung dieses Zeichens kann zu Verletzungen von Personen führen. ACHTUNG! Die Nichtbeachtung dieses Zeichens kann zu Schäden am Gerät oder an angeschlossenen Verbrauchern führen. -
Seite 3: Verwendungszweck Und Aufbau

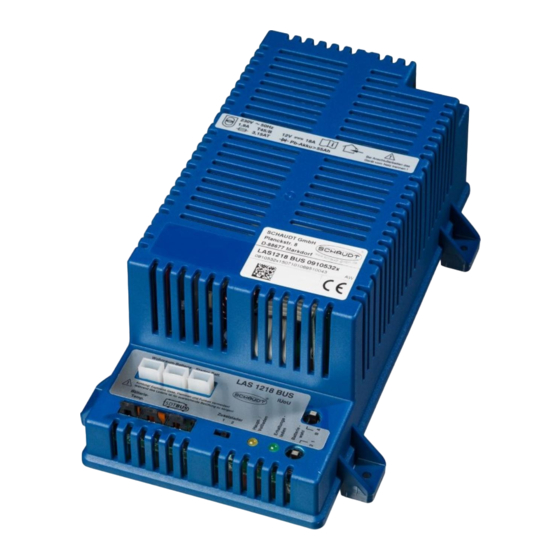

7 Montagefüße 8 Netzkabel mit Schukostecker oder WAGO -Stecker (optional) Das Batterie-Ladegerät LAS 1218 BUS hat die Aufgabe, bei 230-V-Netzan- schluss geeignete Batterien zu laden oder 12-V-Verbraucher ohne ange- schlossene Batterie mit Strom zu versorgen. Stand: 10.03.2015 810.532 BA / DE... - Seite 4 Temperaturkompensation dieser Ladekennlinien wird über einen (optional) an der Batterie angebrachten Temperatursensor realisiert und führt zu einer weiteren Optimierung der Batterieladung bei maximalem Batterieschutz. Das Batterie-Ladegerät LAS 1218 BUS ist optimal auf die Schaudt-Bussy- steme angepasst, ein entsprechender Anschluss an den SDTBUS bindet das Gerät in das System ein.
-
Seite 5: Bedienung
Wohnraumbatterie. Das Batterie-Ladegerät vom Netz trennen, bevor der Batterie-Wahl- schalter umgeschaltet wird. Bei einem Wechsel des Batterietyps muss das Ladegerät LAS 1218 BUS ggf. neu eingestellt werden (siehe auch Seite 18). Batteriewechsel Batterien dürfen nur von dafür ausgebildetem Fachpersonal gewechselt werden. -
Seite 6: Kfz-Flachstecksicherung
Wenn das nicht möglich ist, z. B. bei einem Auslandsaufenthalt, kann auch eine Fachwerkstatt das Batterie-Ladegerät reparieren. In diesem Fall ist zu beachten, dass die Gewährleistung bei unsachgemäß ausgeführten Repara- turen erlischt und Firma Schaudt GmbH nicht für die dadurch entstandenen Folgeschäden haftet. Störung Mögliche Ursache... -
Seite 7: Wartung
Bedienungs- und Montageanleitung Batterie-Ladegerät LAS 1218 BUS Störung Mögliche Ursache Abhilfe Kontroll-Leuchte System überlastet Verbraucher ausschalten ”Erhaltungsladen” leuchtet ”Erhaltungsladen” leuchtet Batterie-Ladegerät defekt Kundendienst aufsuchen nicht, trotz mehrstündigen Ladevorgangs Wenn Batterie-Ladegerät Kundendienst aufsuchen ohne Fehler: Batterie defekt Bussystem SDT ... Störungsmeldungen:... -
Seite 8: Montageanleitung
Bedienungs- und Montageanleitung Batterie-Ladegerät LAS 1218 BUS Montageanleitung Einleitung Diese Montageanleitung wendet sich an ausgebildetes Fachpersonal. Sie enthält wichtige Hinweise zum Anschließen und zum sicheren Betrieb des Gerätes. Die angegebenen Sicherheitshinweise sind unbedingt anzu- wenden. Neben der Montageanleitung immer auch die zugehörige Bedienungsanlei- tung beachten. -
Seite 9: Elektrischer Anschluss
4xBefestigungs- im Isoliergehäuse bohrung ø4,5 Lumberg-Stecker Bild 1 Maßbild Batterie-Ladegerät LAS 1218 BUS (Abmessungen in mm) 2.2.2 Sicherungshalter In Anwendungen, bei denen ein oder zwei Zusatzsicherungen benötigt wer- den (siehe z. B. Kap. 2.3.1.3 und 2.3.1.3) müssen Sicherungshalter aus dem Anschlusssatz eingebaut werden. -
Seite 10: Allgemeines
2.3.1.1 Anschluss als Zusatzladegerät an Elektroblocks Zusatzladegerät Das Batterie-Ladegerät LAS 1218 BUS kann als Zusatzladegerät zu einem Elektroblock der Firma Schaudt eingesetzt werden. Es sind alle Elektro- blöcke der Firma Schaudt geeignet, die das Lademodul Typ LAS enthalten und den 2-poligen MNL-Anschluss (z. B. EBL 99) oder Minifit-Anschluss (z. -
Seite 11: Absicherung
Bedienungs- und Montageanleitung Batterie-Ladegerät LAS 1218 BUS Bild 2 Benötigte Teile LAS 1218 BUS als Zusatzlader an EBLs Pos. Anzahl Bezeichnung Batterie Ladegerät LAS 1218 BUS, Anschluss Schukostecker oder WAGO (optional) Anschlusskabel 1,7 m mit Stecker Minifit Anschlusskabel 1,7 m mit Stecker MNL * Pos. - Seite 12 + Pol LAS 1218 BUS Wohnraumbatterie: Flachsteckhülse 6,3 x 0,8; (Bild 3; Pos. 1) -- Pol LAS 1218 BUS: Flachsteckhülse 6,3 x 0,8; (Bild 3; Pos. 2) MNL-Stecker (Ansicht X, Bild 3; Pos. 4/5) bzw. Minifit-Stecker an Elektroblock, Sockel “Zusatzladegerät” ; siehe auch Bedienungsanlei-...
- Seite 13 Anschluss als Zusatzladegerät in SDTBUS -Systemen Zusatzladegerät Das Batterie-Ladegerät LAS 1218 BUS kann auch als Zusatzladegerät in ei- nem Bussystem der Firma Schaudt eingesetzt werden. Bis zu zwei zusätzli- che Ladegeräte LAS 1218 BUS können am EBL des Bussystems ange- schlossen werden.
- Seite 14 2-poliges Ladekabel: Verbindung LAS 1218 BUS an Elektroblock + Pol LAS 1218 BUS Wohnraumbatterie: Flachsteckhülse 6,3 x 0,8; (Bild 3; Pos. 1) -- Pol LAS 1218 BUS: Flachsteckhülse 6,3 x 0,8; (Bild 3; Pos. 2) Minifit-Stecker an Elektroblock, Sockel “Zusatzladegerät” ; siehe auch Bedienungsanleitung Elektroblock ...
-
Seite 15: Direkter Anschluss An Wohnraum- Und Starterbatterie
Bedienungs- und Montageanleitung Batterie-Ladegerät LAS 1218 BUS Das Kabel des Batteriefühlers an geeigneten Stellen fixieren (insbeson- dere in der Nähe des Anschlussteckers am Batterie-Ladegerät LAS 1218 BUS um zu verhindern, das sich der 2-polige Stecker löst). 2.3.1.3 Direkter Anschluss an Wohnraum- und Starterbatterie Bei dieser Anschlussart erfolgt die Verbindung zwischen dem Batterie-Lade- gerät LAS 1218 BUS und den beiden Batterien eines Reisemobils (oder... - Seite 16 F1 (Flachsteckhülse 6,3 x 0,8) an + Pol Wohnraumbatterie (Kabelschuh geschlossen M6 oder M8) + Pol LAS 1218 BUS Starterbatterie (Flachsteckhülse 6,3 x 0,8) an F2 (Flachsteckhülse 6,3 x 0,8) F1 (Flachsteckhülse 6,3 x 0,8) an + Pol Starterbatterie (Kabelschuh ge- schlossen, M6 oder M8) ...
- Seite 17 LAS 1218 BUS einstecken. Das Kabel des Batteriefühlers an geeigneten Stellen fixieren (insbeson- dere in der Nähe des Anschlussteckers am Batterie-Ladegerät LAS 1218 BUS um zu verhindern, das sich der 2-polige Stecker löst). Stand: 10.03.2015 810.532 BA / DE...
-
Seite 18: Netzanschluss
Bedienungs- und Montageanleitung Batterie-Ladegerät LAS 1218 BUS 2.3.2 Netzanschluss GEFAHR! 230-V-Netzspannung führende Teile. Lebensgefahr durch elektrischen Schlag oder Brand: Anschlussarbeiten nur ausführen, wenn keine Verbindung zu einer 230-V-Versorgung besteht. Netzanschluss Der Netzanschluss muss wie folgt vorgenommen werden: an einer berührungssicheren Verteilung mit Schutzkontakt einer Steckdose mit Schutzkontakt (Schuko oder passender Steckver- ... -
Seite 19: Adresse Einstellen
Schraubendreher verwendet werden. Abschließend nochmals prüfen, ob die Batterie-Wahlschalter je nach ein- gesetzter Batterie, in der richtigen Stellung steht. 2.4.3 Adresse einstellen Bei Einsatz eines LAS 1218 BUS in Schaudt-Bussystemen hat jedes am SDTBUS angeschlossene Gerät eine “Adresse”. Adressschalter Den Adressschalter “Zusatzlader”... -
Seite 20: Technische Daten
Umschaltung auf Hauptladen erfolgt mit Verzögerung die Umschaltung auf Hauptladung * abhängig vom eingestelltem Batterietyp Lade Hauptladen Voll-Laden Erhaltungsaden Ladesspannung Erhaltungsladespannung s. Tabelle Zeit Bild 9 Beispiel für den Ladespannungsverlauf mit dem Batterie-Ladegerät LAS 1218 BUS Stand: 10.03.2015 810.532 BA / DE... -
Seite 21: Eingestellter Lade-Batterietyp Spannung
Bedienungs- und Montageanleitung Batterie-Ladegerät LAS 1218 BUS Eingestellter Lade- Ladeerhal- bei Referenz- Zeitphase Batterietyp spannung tungsspannung Temperatur Versorgungs- Festspannung 12,65 V betrieb AGM2 14,75 V 13,70 V 22,5 C Bleigel/AGM1 14,45 V 13,70 V 22,5 C 12 h Bleisäure 14,45 V 13,55 V 22,5... -
Seite 22: Anhang
Bedienungs- und Montageanleitung Batterie-Ladegerät LAS 1218 BUS Anhang EG-Konformitätserklärung Hiermit bestätigt die Firma Schaudt GmbH, dass die Bauart des Batterie-La- degeräts LAS 1218 BUS den einschlägigen Bestimmungen entspricht. Das Original der EG-Konformitätserklärung liegt vor und kann jederzeit ein- gesehen werden. -
Seite 23: Fehlerprotokoll
Bedienungs- und Montageanleitung Batterie-Ladegerät LAS 1218 BUS Fehlerprotokoll Im Schadensfall bitte defektes Gerät zusammen mit dem ausgefüllten Feh- lerprotokoll zum Hersteller schicken. Gerätetyp: _______________________ Artikel-Nr.: _______________________ Fahrzeug: Hersteller: _______________________ Typ: _______________________ Eigenbau? Ja - Nein - Nachrüstung? Ja - Nein -... - Seite 24 Bedienungs- und Montageanleitung Batterie-Ladegerät LAS 1218 BUS (Leerseite) Stand: 10.03.2015 810.532 BA / DE...
