Schaudt WA 1208 Bedienungs- Und Montageanleitung

Funktion
E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de
8200518 BAMA / DE
Bedienungs- und Montageanleitung
WA 1208
1 Bedienungsanleitung
1.1 Einleitung
Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb
von Geräten der Firma Schaudt. Lesen und befolgen Sie unbedingt die an-
gegebenen Sicherheitshinweise.
Die Bedienungsanleitung im Fahrzeug immer mitführen. Alle Sicherheitsbe-
stimmungen auch an andere Benutzer weitergeben.
1.2 Bedienung

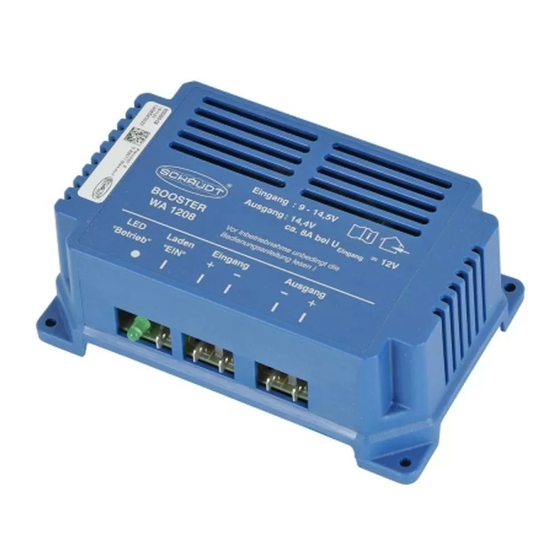

Der Booster WA 1208 hebt die Ladespannung die im Caravan zur Verfügung
steht auf bis zu 14,4V an, so dass die Caravanbatterie bei Fahrbetrieb opti-
mal geladen wird. Er besitzt keine Bedienelemente.
Für die nachfolgende beschriebene Funktionsweise ist es erforderlich,
Y
dass der 13-polige Anschlussstecker am Zugfahrzeug nach EN 1648-1
belegt ist. Siehe auch Schaltbild in Kap. 2.2.
Er arbeitet wie folgt:
 Caravan an das Zugfahrzeug ankuppeln und Anschlussstecker das Cara-
vans am Zugfahrzeug einstecken.
 Zündung einschalten und Motor starten.
Die 12-V-Versorgungsspannung vom Zugfahrzeug versorgt den Boo-
F
ster. Die grüne LED am Booster leuchtet.
Dieser hebt die Spannung auf 14,4 V an. Eine am Booster ange-
F
schlossene Batterie im Caravan wird mit bis zu 9 A geladen.
 Zündung ausschalten.
Die 12-V-Versorgungsspannung vom Zugfahrzeug wird durch den
F
Booster vom Caravan getrennt.
Die grüne LED am Booster erlischt.
F
Der 13-polige Anschlussstecker am Caravan ist automatisch stromlos
Y
wenn er aus der Steckdose am Zugfahrzeug gezogen wird. Eine Entla-
dung der Caravanbatterie durch Kriechströme wird dadurch verhindert.
ACHTUNG!
Y
So lange die Zündung am Zugfahrzeug eingeschaltet ist, ist der Booster ak-
tiv und damit wird die Caravanbatterie geladen. Dadurch erfolgt eine Entla-
dung der Zugfahrzeugbatterie.
Deshalb darf die Zündung bei stehendem Fahrzeug und angestecktem Ca-
ravan nicht über längere Zeit eingeschaltet bleiben, ohne dass der Motor
läuft.
Stand: 09.08.2018
