Schaudt LA 1210 Bedienungsanleitung

Inhalt
1. Beschreibung
2. Sicherheitshinweise
3. Bedienung, Anzeigen
4. Transport, Lagerung, Montage
5. Elektrischer Anschluss
6. Inbetriebnahme, Wartung
7. Gerätefehlfunktion
8. Anhang
1. Beschreibung
Das Batterie-Ladegerät LA 1210 dient bei 230-V-Netzversorgung zur Ladung von 6-zelligen 12 V Blei-
Säure- oder Blei-Gel-Batterien mit einer Kapazität ab 35 Ah.
Diese Batterien können auch in 12-V-Netzen eingebaut sein, sodass das Batterie-Ladegerät Ladung
und Versorgung übernimmt.
1.1 Technische Daten
1.1.1 Allgemeine Daten
Maße
Gewicht
Gehäuse
Gehäusefarbe
1.1.2 Elektrische Daten
Netzanschluss
Netzanschlusswert
Geeignete Batterien
Ruhestrom aus
Batterie
1.1.3 Batterie-Ladung
Ladekennlinie
Regelprinzip
Ladeschlussspannung
Ladestrom
Ladeerhaltungsspannung
Erneuter Ladezyklus
Hinweis: Diese Anleitung ist für den Endkunden bestimmt und muss dem Gerät beiliegen.
Schaudt GmbH, Elektrotechnik & Apparatebau, Daimlerstraße 5, D-88677 Markdorf, Tel +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt-gmbh.de 27.07.2005
Bedienungsanleitung

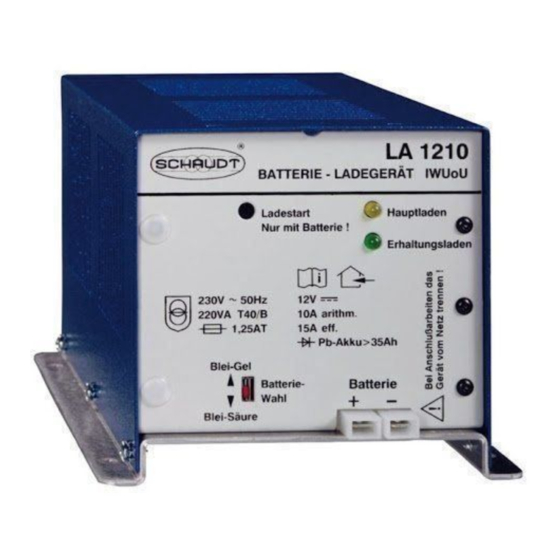

Batterie-Ladegerät LA 1210 Art.-Nr. 910.195
135 x 117 x 160 incl. Fußwinkel (B x H x T in mm)
2,8 kg
Aluminium, pulverbeschichtet
Haube Enzianblau RAL 5010, Front Lichtgrau RAL 7035
* 230 V, +6 / -10 %, 50 Hz, Schutzklasse I
* 250 VA
* 6-zellige Blei-Säure- oder Blei-Gel-Batterien ab 35 Ah
* ohne Netzversorgung und mit angeschlossener Batterie:
≤ 0,6 mA, Messung ca. 10 Minuten nach Netztrennung
* IWUoU
* Phasenanschnittsteuerung
* 14,3 V
* 10 A arithm. Mittelwert, 15 A eff., bei 230-V-Netzspannung und einer
Ladespannung von 12,0 V, elektronisch begrenzt.
Der Strom ist netzspannungsabhängig.
* 13,8 V mit automatischer Umschaltung
* Beginn eines neuen Ladezyklus, durch Umschaltung auf Hauptladen,
wenn die Batteriespannung bei Belastung unter 13,8 V absinkt.
Seite 1 / 5
