E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de
805.101 BA / DE
Montageanleitung

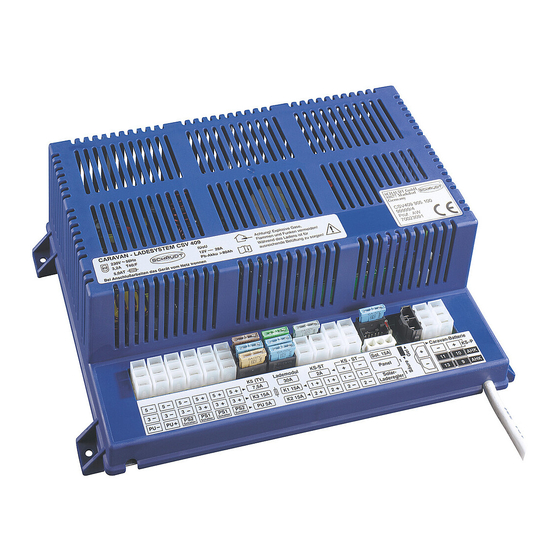

Caravan-Ladesystem CSV 409 A
Inhaltsverzeichnis
1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2.1
2.2
3
4
4.1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.2
5
5.1
5.2
6
6.1
6.2
6.3
7
7.1
7.2
7.3
8
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
2
3
4
4
5
5
6
6
9
9
9
10
10
10
10
12
12
Stand: 21.09.2009
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Schaudt CSV 409 A
Inhaltszusammenfassung für Schaudt CSV 409 A
-
Seite 1: Inhaltsverzeichnis
......E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de 805.101 BA / DE... -
Seite 2: Einleitung
230-V-Netz anschließen. Keine Manipulationen an elektrischer Anlage vornehmen. Keine Veränderungen am Gerät vornehmen. Elektrischen Anschluss nur von dafür ausgebildetem Fachpersonal gemäß Montageanleitung der Firma Schaudt durchführen lassen. Anschlussarbeiten nur ausführen, wenn keine Verbindung zu einer 230-V-Versorgung besteht. Stand: 21.09.2009... -
Seite 3: Lieferumfang
ACHTUNG! Überhitzungsgefahr! Beschädigung von Geräten: Ausreichende Abstände zu Einrichtungsgegenständen einhalten. Lüftungsschlitze nicht blockieren. Lieferumfang Zum Lieferumfang des Caravan-Ladesystems CSV 409 A gehört: 1 Caravan-Ladesystem CSV 409 A Bedienungsanleitung Art-Nr. 805.100 BA / XX XX = Sprache Montageanleitung Art-Nr. 805.100 MA / XX... -
Seite 4: Mechanischer Einbau
Caravan-Ladesystem mit vier Schrauben (Schraubendurchmesser 5 mm) an den dafür vorgesehenen vier Befestigungslaschen auf einer stabilen und ebenen Unterlage festschrauben. 4 x ∅ 5,5 Ansicht von oben Gerätefront Bild 1 Maßbild Caravan-Ladesystem CSV 409 A (Abmessungen in mm) Stand: 21.09.2009 805.101 MA / DE... -
Seite 5: St 05 (Wenn Vorhanden)
Montageanleitung Caravan-Ladesystem CSV 409 A ST 05 (wenn vorhanden) Das Gerät ist für den Einbau in eine Möbelfront vorgesehen. Umgebung Trockenen Einbauort wählen. Mindestabstand Mindestabstände zu den umgebenden Einrichtungsgegenständen sicher- stellen: Die Einbautiefe zusammen mit dem notwendigen Freiraum für die An- schlussstecker und Kabel beträgt 30 mm. -
Seite 6: Blockschaltbild/Anschlussplan
Montageanleitung Caravan-Ladesystem CSV 409 A Blockschaltbild/Anschlussplan Blockschaltbild/Anschlussplan sind im Anhang der Bedienungsanleitung des Caravan-Ladesystems zu finden. Periphere Geräte anschließen ACHTUNG! Kurzschlüsse! Beschädigung des Caravan-Ladesystems oder Kabelbrand: Um die Leitungszüge bei Kurzschluss zu schützen, Sicherungen di- rekt am Pluspol der Batterie einfügen. -
Seite 7: Kontroll- Und Schalttafel
Montageanleitung Caravan-Ladesystem CSV 409 A 5.2.3 Kontroll- und Schalttafel Typen LT ... Kontroll- und Schalttafeln des Typs LT ... werden mit einer eigenen Monta- geanleitung ausgeliefert. Hinweise zur Montage sind dieser Montageanlei- tung zu entnehmen. Typ ST 05 Im einfachsten Fall wird am Caravan-Ladesystem die Schalttafel ST 05 an- geschlossen. -
Seite 8: Netzanschluss
Montageanleitung Caravan-Ladesystem CSV 409 A Relais Stromkreis ”+12 V bei Zündung EIN” (Anschluss Nr. 10) von Klemme 15 Spannung bei Zündung EIN Bild 4 Anschluss Steckdose Zugfahrzeug Der 13 polige Verbindungsstecker muss gemäß EN 1648-1 belegt sein. 5.2.5 Netzanschluss GEFAHR! 230-V-Netzspannung führende Teile. -
Seite 9: Erstinbetriebnahme
Montageanleitung Caravan-Ladesystem CSV 409 A Erstinbetriebnahme Prüfungen vor Erstinbetriebnahme Vor der Inbetriebnahme Sicherstellen, dass die Caravanbatterie richtig angeschlossen ist (nur im Rahmen der Erstinbetriebnahme, Betrieb ohne Batterie ist prinzipiell möglich, siehe Kap. 5.2.4). Caravan-Ladesystem einstellen 6.2.1 Batterietyp Batterietyp ermitteln. GEFAHR! -
Seite 10: Inbetriebnahme Des Systems
Montageanleitung Caravan-Ladesystem CSV 409 A Inbetriebnahme des Systems Wipptaster (12-V-Hauptschalter) kurz in Stellung “EIN” drücken. Sicherstellen, dass die Caravanbatterie richtig angeschlossen ist (nur wenn vorhanden). Technische Daten Mechanische Daten Abmessungen 111 x 320 x 217 (H x B x T in mm), einschließlich Befestigungslaschen... - Seite 11 16 h bei Blei-Gel Zeit Bild 6 Beispiel für den Ladespannungsverlauf mit dem Caravan-Ladesystem CSV 409 A Hauptladung mit maximalem Ladestrom 28 A, elektronisch begrenzt, bis zur Ladeschluss-Spannung. Die Batterie ist jetzt zu ca. 80 % gela- den. Ladebeginn auch bei tiefentladenen Batterien.
-
Seite 12: Umweltdaten
Montageanleitung Caravan-Ladesystem CSV 409 A Umweltdaten Betriebstemperatur -10 °C bis +40 °C Lagertemperatur -20 °C bis +70 °C Luftfeuchtigkeit Betrieb nur in trockener Umgebung CE-Kennzeichen Lagerung - Verpackung - Transport Das Caravan-Ladesystem nur in geeigneter Verpackung und trockener Um- gebung transportieren und lagern.
