Schaudt EBL 263-5 Bedienungsanleitung

Inhalt
1. Beschreibung
2. Sicherheitshinweise
3. Bedienung
4. Transport, Lagerung, Montage
5. Elektrischer Anschluss
6. Inbetriebnahme, Stilllegung, Wartung
7. Gerätefehlfunktion
8. Anhang
1. Beschreibung

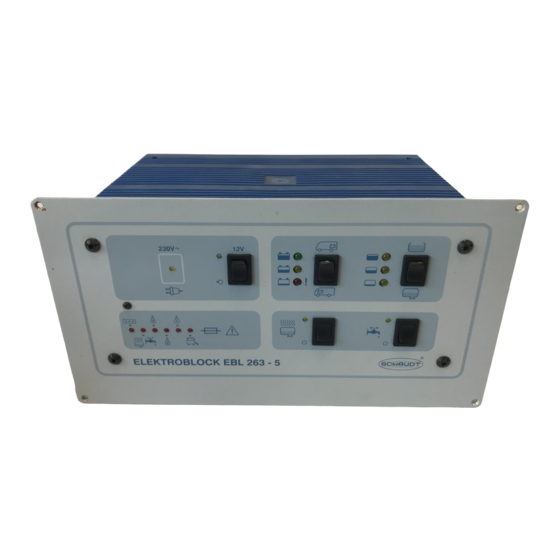

Der Elektroblock EBL 263-5 ist eine Kombination aus Batterie-Ladegerät, 12 V Verteilung
sowie Kontroll- und Schalttafel.
Er enthält das Lademodul LA 204, ein Batteriewächtermodul, die komplette 12 V Verteilung,
die Absicherung der 12 V Stromkreise sowie weitere Steuer- und Überwachungsfunktionen.
Die Kontroll- und Schaltelemente auf der Front steuern die elektrischen Funktionen im
Wohnbereich des Reisemobils und bringen verschiedene Messwerte wie Spannungen
oder Füllstände der Wassertanks zur Anzeige.
Für die Füllstandsmessung der Wassertanks sind wahlweise Stab-Tanksonden oder Tanksensoren
erforderlich. Bitte extra bestellen.
Hinweis: Der Elektroblock EBL 263-5 ist nicht für die Füllstandsanzeige von Metalltanks geeignet.
Das Gerät darf nur in Fahrzeuge eingebaut werden, die eine geeignete, leicht zugängliche
Netztrennvorrichtung haben; z.B. Sicherungsautomat im Kleiderschrank.
1.1 Geeignetes Zubehör
Stab-Tanksonden
oder Tanksensoren
1.2 Technische Daten
1.2.1 Allgemeine Daten
Maße
Gewicht
Gehäuse
Front
1.2.2 Elektrische Daten
Netzanschluss
Netzanschlusswert
Geeignete Batterien
Ruhestrom aus
Wohnraumbatterie
Belastung des 'D+' Ausgangs
der Lichtmaschine durch den
Elektroblock
Strombelastbarkeit der
12V-Ausgänge
Hinweis: Diese Anleitung ist für den Endkunden bestimmt und muß dem Gerät beiliegen.
Schaudt GmbH, Elektrotechnik & Apparatebau, Daimlerstraße 5, D-88677 Markdorf, Tel +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt-gmbh.de 27.11.2003
Bedienungsanleitung
Elektroblock EBL 263-5 Art.-Nr. 911.056
2 x Stab-Tanksonde, 2 x Sondenkabel 4 x 0,5
2 x Dichtung Art.-Nr. 126.007, evtl. 2 x Gegenmutter Art.-Nr. 102.106
8 x Tanksensoren Art.-Nr. 933.662, 2 x Sensorkabel 4 x 0,5
Front: 290 x 155 (B x H x T in mm)
Gehäuse: 275 x 130 x 173 (B x H x T in mm)
4,4 kg
PA (Polyamid), Enzianblau RAL 5010
Aluminium pulverbeschichtet, Farbe: Weißaluminium RAL 9006
* 230 V (+6 / -10 %), 50 Hz, Schutzklasse I
* 230 VA
* 6-zellige Blei-Säure- und Blei-Gel-Batterien ab 35 Ah
* ≤ 0,6 mA
* ca. 0,3 A
* Es darf maximal der Nennstrom der zugehörigen Sicherung
entnommen werden. Siehe das beiliegende Blockschaltbild.
/
Seite 1 10
