Installation; Lieferumfang; Wandmontage - AEG WALLBOX WB 11 Montageanleitung

Umgebungsbedingungen
Modell
Umgebungstemperatur
Lagertemperatur
Max. Luftfeuchtigkeit
Max. Höhe über dem Meeresspiegel

4. INSTALLATION

Warnung vor gefährlicher elektrischer Spannung!
Das Berühren elektrischer Leitungen kann einen tödlichen
Stromschlag zur Folge haben.
• Die Ladestation darf ausschließlich durch eine Elektrofach-
kraft installiert und abgesichert werden.
• Die Ladestation darf ausschließlich in reinen Wohngebieten
installiert werden.
• Beachten Sie die örtlichen Sicherheitsbestimmungen und
gesetzlichen Vorgaben.

4.1 Lieferumfang

• Vormontiertes Gehäuse der Ladestation mit Ladekabel
• Bohrschablone
• 3 Universaldübel
• 3 Unterlegscheiben
• 3 Dichtungen
• 3 Befestigungsschrauben
• Montageanleitung
• Bedienungsanleitung

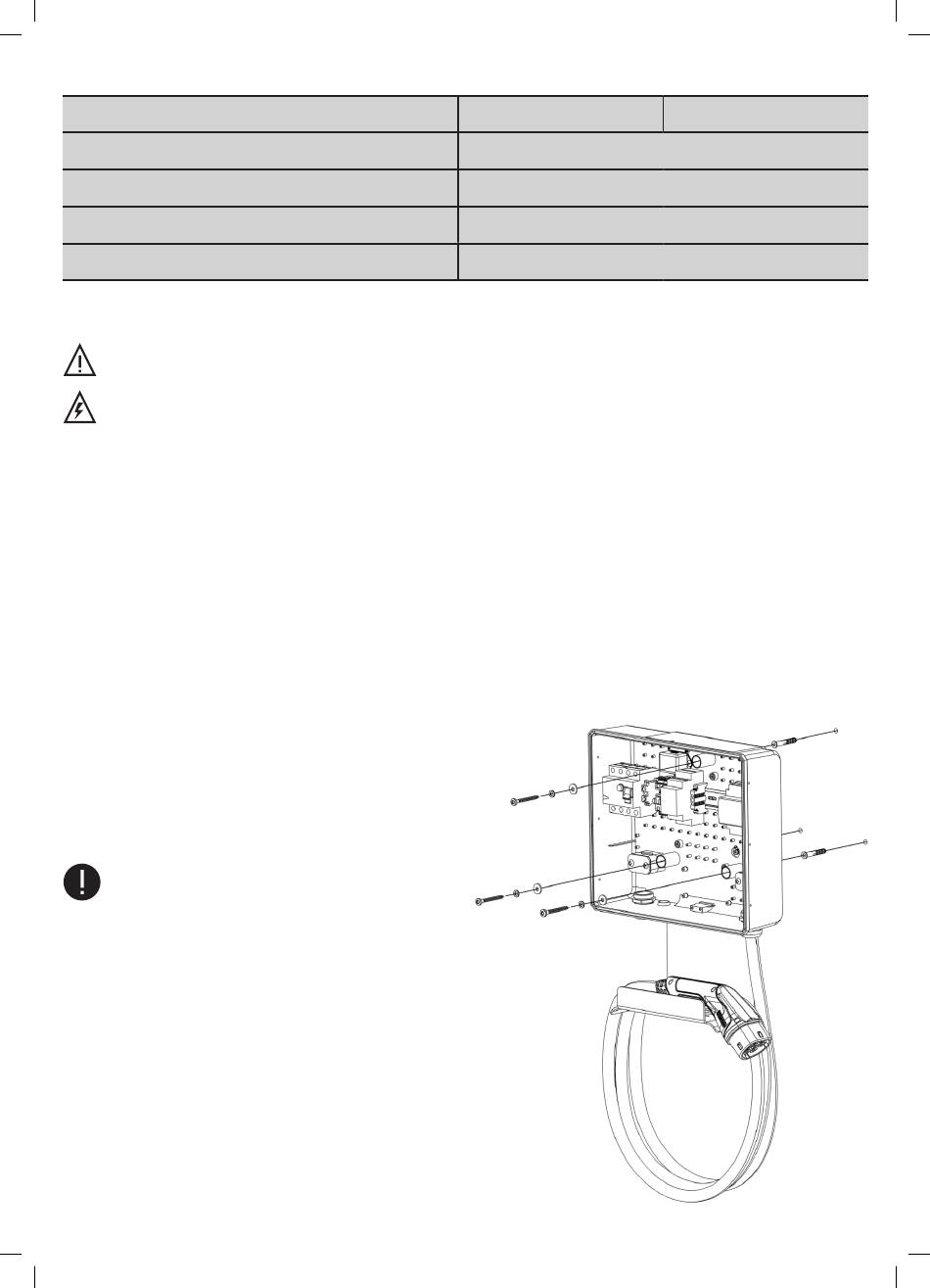

4.2 Wandmontage

1. Zeichnen Sie mit Hilfe der beiliegenden Bohrschablone die 3
Bohrlöcher an der Wand an. Achten Sie auf die korrekte Ausrichtung
der Bohrschablone.
2. Bohren Sie die angezeichneten 3 Löcher, Ø 8 mm, ca. 60 mm tief.
3. Stecken Sie die Dübel in die Bohrlöcher. Bei den Dübeln handelt es
sich um 8er- Universaldübel.
Sollten die Universaldübel für die Befestigung der Ladesta-
tion an der vorgesehenen Wand nicht geeignet sein, ver-
wenden Sie andere Dübel.
4. Lösen Sie die 7 Schrauben an den Seiten und der Oberseite des
Gehäuses.
5. Lösen Sie vorsichtig das Kabel von der LED-Platine und legen Sie
den Deckel zur Seite.
6. Halten Sie die offene Ladestation mit einer Hand so an die Wand,
dass die Montagelöcher über den Bohrlöchern liegen.
7. Legen Sie die Unterlegscheiben und Dichtungen an und befestigen
Sie die Ladestation mit den vorgesehenen 3 Schrauben. Achten
Sie darauf, die Komponenten im Inneren der Ladestation nicht zu
beschädigen.
8. Lassen Sie die Ladestation erst los, wenn alle 3 Schrauben fest
angezogen sind.
211012_11201_11203_AEG_Montage-BDA_A4.indd 9 211012_11201_11203_AEG_Montage-BDA_A4.indd 9
Wallbox 11
-40 °C – 45 °C
-40 °C – 70 °C
5 % – 95 %, nicht kondensierend
2000 m
Deutsch
Wallbox 22
14.10.21 14:43 14.10.21 14:43
9
