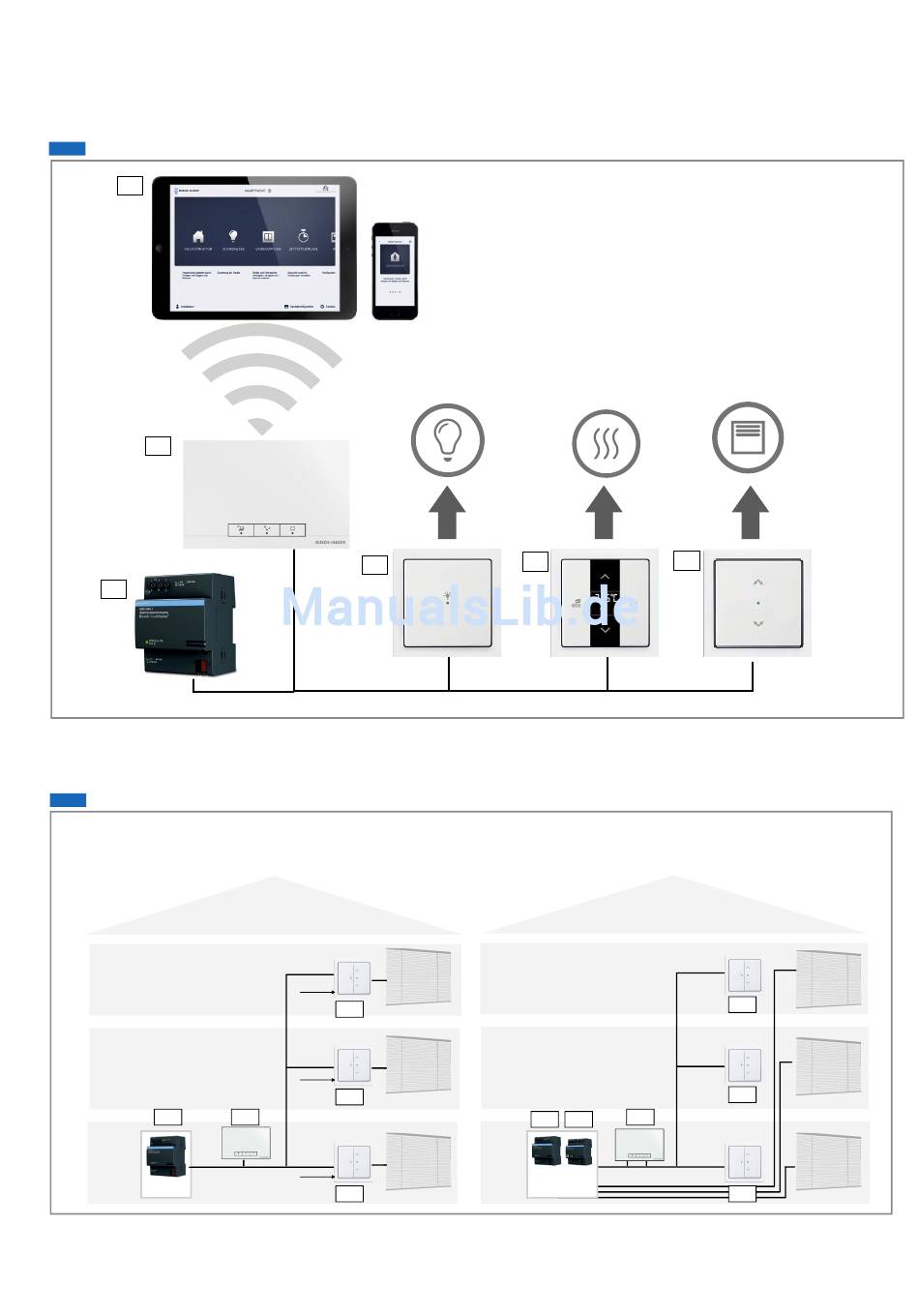

Abb. 1 Anlagenplanung
06
01
02
01 - System Access Point
02 - Spannungsversorgung
03 - Sensor-/Schaltaktoreinheit
Planung der Aktorik
Abb. 2
Dezentrale Aktorinstallation mit Sensor-/
Aktoreinheiten
2.OG
1.OG
02
EG
SV
01 - System Access Point
02 - Spannungsversorgung (SV)
03 - Sensor/Jalousieaktoreinheit (SA)
03
SA3
230V
03
SA2
Bus
230V
03
01
SA1
230V
03
04
04 - Raumtemperaturregler
05 - Sensor-/Jalousieaktoreinheit
06 - Mobile Endgeräte
Zentrale Aktorinstallation mit Reihenein-
bau-Aktoren in der Unterverteilung
2.OG
1.OG
Bus
01
02 05
EG
Busch-Jaeger
Busch-Jaeger
NYM 5x1,5mm²
SV JA
04 - Sensoreinheit (S)
05 - Jalousieaktor (JA)
05
S3
04
S2
04
S1
04
