Busch-free@home® Systemhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Busch-Jaeger Busch-free@home

Inhaltszusammenfassung für Busch-Jaeger Busch-free@home

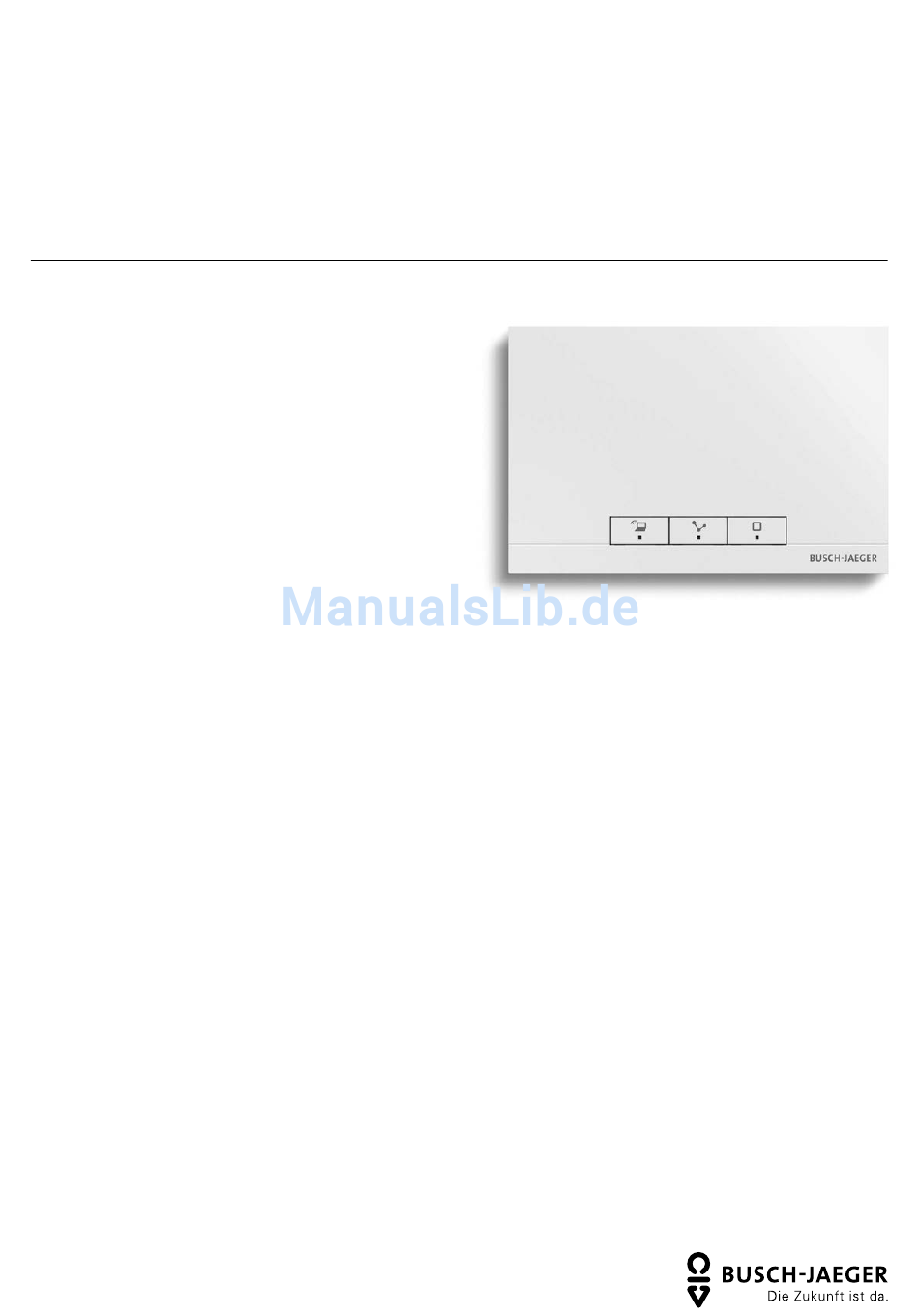

  • Seite 1 Busch-free@home® Systemhandbuch...
  • Seite 2 2 │ Systemhandbuch...

  • Seite 3: Inhaltsverzeichnis

    Inhalt 01 Systemvoraussetzungen _______________________________________________________________ 4 02 Leistungsmerkmale ___________________________________________________________________ 5 03 Planung und Installation _______________________________________________________________ 6 04 Inbetriebnahme _____________________________________________________________________ 14 05 Gerätetypen ________________________________________________________________________ 34 06 Gerätefunktionen ____________________________________________________________________ 60 07 Funktionale Systemerweiterungen ______________________________________________________ 62 08 Sortimentsübersicht __________________________________________________________________ 70 09 FAQ und Tipps _____________________________________________________________________ 80 Systemhandbuch │3...

  • Seite 4: Systemvoraussetzungen

    ® 01 Systemvoraussetzungen Busch-free@home 01 Systemvoraussetzungen Benutzeroberfläche Um die webbasierte Benutzeroberfläche des System Access Point zu öffnen, benötigen Sie einen Computer mit LAN- oder WLAN-Netzwerkadapter und installiertem Internetbrowser. Als Browser werden empfohlen: » Firefox (ab Version 9) » Internet Explorer (ab Version 11) »...

  • Seite 5: Leistungsmerkmale

    ® Busch-free@home 02 Leistungsmerkmale 02 Leistungsmerkmale Das free@home System ist ein Twisted Pair basiertes Bussystem für die Hausautomation. Es ermög- licht die Steuerung und Automatisierung von Licht, Heizung und Jalousien und bietet darüber hinaus die Anbindung des BUSCH-Welcome Türkommunikationssystems. Die Steuerung erfolgt über vor Ort fest installierte Bedien- Leistungsmerkmale elemente oder mobil über das Smartphone oder Tablet.

  • Seite 6: Planung Und Installation

    ® 03 Planung und Installation Busch-free@home 03 Planung und Installation System Access Point und Spannungsversorgung Dezentrale oder zentrale Installation der Aktorik (Abb. 1) (Abb. 2) Der System Access Point bietet den Zugangspunkt um Das free@home System bietet sowohl Aktoren in Reihen- mit dem PC oder mobilen Endgeräten auf die free@home...
  • Seite 7 ® Busch-free@home 03 Planung und Installation Abb. 1 Anlagenplanung 01 - System Access Point 03 - Sensor-/Schaltaktoreinheit 05 - Sensor-/Jalousieaktoreinheit 02 - Spannungsversorgung 04 - Raumtemperaturregler 06 - Mobile Endgeräte Abb. 2 Planung der Aktorik 01 - System Access Point...

  • Seite 8: Topologie Der Leitungsteilnehmer (Abb. 3)

    ® 03 Planung und Installation Busch-free@home Topologie der Leitungsteilnehmer (Abb. 3) Leitungslängen und Entfernungen (Abb. 4) Das free@home System kommuniziert über einen » A - Max. Leitungslängen: Die Leitungslängen inner- Datenbus. Das bedeutet, jeder Teilnehmer muss an den halb einer Linie sind begrenzt auf eine Gesamtlänge Bus angeschlossen sein, um mit den anderen Teilneh- von max.
  • Seite 9 ® Busch-free@home 03 Planung und Installation Abb. 3 Mögliche Topologien 01 – Linientopologie SV – Spannungsversorgung 02 – Baumtopologie TLN1 – Teilnehmer 1 03 – Sterntopologie SysAP – System Access Point Abb. 4 Leitungslängen und Entfernungen Systemhandbuch │9...
  • Seite 10 ® 03 Planung und Installation Busch-free@home Planung System Access Point Anbindung über WLAN (Abb. 5) Besteht keine Möglichkeit den System Access Point per Der System Access Point stellt während der Inbetrieb- Kabel an den Internet Router anzuschließen, kann der nahme ein eigenes WLAN zur Verfügung, so dass er...
  • Seite 11 ® Busch-free@home 03 Planung und Installation Abb. 5 Anbindung über WLAN Abb. 6 Anbindung über Patchkabel 01 – System Access Point 01 – System Access Point 02 – Verteilung 02 – Verteilung 03 – IP-Router 03 – IP-Router Abb. 7 Anbindung über Installationskabel bei strukturierter Verkabelung 01 –...
  • Seite 12 ® 03 Planung und Installation Busch-free@home Erstellen eines Geräteplans (Abb. 8) Jedes free@home Gerät besitzt eine eindeutige, acht- stellige Seriennummer. Diese ist auf jedem Gerät sowohl fest, als auch auf einem abziehbaren Schild (Identlabel) aufgebracht. Sie dient während der Inbetriebnahme als Hilfsmittel für die Identifikation der Geräte.
  • Seite 13 ® Busch-free@home 03 Planung und Installation Abb. 8 Geräteplan 01 – Gerätebeschreibung 02 – Identnummer 03 – Seriennummer Systemhandbuch │13...

  • Seite 14: Inbetriebnahme

    ® 04 Inbetriebnahme Busch-free@home 04 Inbetriebnahme Voraussetzungen Variante B: Verbindung mit dem PC herstellen per WLAN (Abb. 11) Die Inbetriebnahme erfolgt immer über den System Ac- cess Point. 1. Bestromen Sie den System Access Point. Achten Sie darauf, dass der Access Point-Modus aktiviert ist (lin- »...
  • Seite 15 ® Busch-free@home 04 Inbetriebnahme Abb. 10 Variante A: Verbindung mit Smartphone Abb. 11 Variante B: Verbindung mit PC per WLAN Systemhandbuch │15...
  • Seite 16 ® 04 Inbetriebnahme Busch-free@home Variante C: Verbindung mit dem PC herstellen per Patchkabel (Abb. 12) 1. Verbinden Sie den System Access Point und den PC mit dem Router. Bestromen Sie den System Access Point. Achten Sie darauf, dass der Access Point-Modus nicht aktiviert ist.
  • Seite 17 ® Busch-free@home 04 Inbetriebnahme Abb. 12 Verbindung per Patchkabel Hinweis: Die genaue Beschreibung der Status-LEDs wird in der Abb. 46 beschrieben. Systemhandbuch │17...
  • Seite 18 ® 04 Inbetriebnahme Busch-free@home Grundeinstellungen der Benutzeroberfläche vor- Benutzerrechte unterscheiden nehmen Das System unterscheidet zwischen 3 Benutzertypen mit unterschiedlichen Berechtigungen: Hinweis: Detaillierte Beschreibungen finden Sie jeweils in den Onlinehilfen der einzelnen Seiten unter der Schaltflä- Benutzer ‚Installateur‘ » Verfügt über alle Berechtigungen (Master Reset;...
  • Seite 19 ® Busch-free@home 04 Inbetriebnahme Abb. 13 Grundeinstellungen Systemhandbuch │19...
  • Seite 20 ® 04 Inbetriebnahme Busch-free@home Aufbau des Hauptmenüs (Abb. 14) Aufbau des Arbeitsbereichs (Abb. 15) Das Hauptmenü ist die Ausgangsbasis aller weiteren Der Arbeitsbereich der Menüpunkte „Hausstruktur“, „Zu- Schritte. ordnung“ und „Verknüpfung“ teilt sich in zwei Bereiche auf: dem Grundriss (Arbeitsfläche) auf der linken Seite Im mittleren Bereich befinden sich Menüpunkte, die für die...
  • Seite 21 ® Busch-free@home 04 Inbetriebnahme Abb. 14 Aufbau des Hauptmenüs Abb. 15 Aufbau des Arbeitsbereichs 01 – Grundriss 02 – Vergrößern/Verkleinern 03 – Listenansicht Systemhandbuch │21...
  • Seite 22 ® 04 Inbetriebnahme Busch-free@home Hausstruktur erstellen (Abb. 16) Als erster Schritt der Konfiguration wird die Erstellung der Hausstruktur durchgeführt. Hier wird ein digitales Abbild der Wohnung oder des Hau- ses mit allen Etagen und Räumen erstellt. Diese Informationen werden im nächsten Schritt dafür verwendet, die im Haus vorhandenen Geräte einer Funk-...
  • Seite 23 ® Busch-free@home 04 Inbetriebnahme Abb. 16 Hausstruktur erstellen – Ansicht aller Etagen Abb. 17 Hausstruktur erstellen – Ansicht einer Etage Systemhandbuch │23...
  • Seite 24 ® 04 Inbetriebnahme Busch-free@home Geräte zu Räumen zuordnen (Abb. 18, Abb. 19) Im nächsten Schritt müssen die an das System ange- schlossenen Geräte identifiziert werden, d.h. sie werden ihrer Funktion entsprechend einem Raum zugeordnet und erhalten einen beschreibenden Namen. Unter Kapitel 6 finden Sie eine vollständige Liste aller Anwendungen, die hier auftauchen können (abhängig...
  • Seite 25 ® Busch-free@home 04 Inbetriebnahme Abb. 18 Anwendung aus Hinzufügen-Leiste ziehen Abb. 19 Popup-Fenster mit passenden Geräten Systemhandbuch │25...
  • Seite 26 ® 04 Inbetriebnahme Busch-free@home Identifikation Namen festlegen (Abb. 23) Sollten nach dem Platzieren auf dem Grundriss mehrere » Wenn das gesuchte Gerät gefunden ist, geben Sie mögliche Geräte in dem Popup-Fenster zur Auswahl einen leicht verständlichen Namen ein, unter dem die stehen, müssen Sie nun das Gerät auswählen, das die...
  • Seite 27 ® Busch-free@home 04 Inbetriebnahme Abb. 20 Identifikation über Seriennummer Abb. 21 Identifikation über Vor-Ort-Bedienung Abb. 22 Identifikation durch Schalten Abb. 23 Namen festlegen Systemhandbuch │27...
  • Seite 28 ® 04 Inbetriebnahme Busch-free@home Verknüpfung von Sensoren und Aktoren (Abb. 24) Schaltmöglichkeiten (Abb. 25) Die im Schritt ‚Zuordnung‘ angelegten Sensoren und Wechselschaltung (01) Aktoren können nun miteinander verknüpft werden, um Ein Aktor wird mit einem oder mehreren Sensoren ver- einfache EIN/AUS Schaltungen, Wechselschaltungen, bunden.
  • Seite 29 ® Busch-free@home 04 Inbetriebnahme Abb. 24 Fenster „Zuordnung“ Abb. 25 Schaltmöglichkeiten 01 – Wechselschaltung 02 – Gruppenschaltung 03 – Szene Systemhandbuch │29...
  • Seite 30 ® 04 Inbetriebnahme Busch-free@home Zeitsteuerung (Abb. 26, Abb. 27) Anwesenheitsprofil Das Anwesenheitsprofil ist ein spezielles Zeitprofil mit Alle programmierten Geräte und Szenen des Systems dem sich eine Anwesenheitssimulation realisieren lässt. können über die Zeitsteuerung (Zeitprofile) automatisiert geschaltet werden. Der Zeitstrahl der Anwesenheitssimulation wird, genau wie bei einem normalen Zeitprofil, mit den gewünschten...
  • Seite 31 ® Busch-free@home 04 Inbetriebnahme Abb. 26 Zeitprofile 01 – Zeitstrahl 02 – Sonnenuntergang 03 – Sonnenaufgang 04 – Listenansicht 05 – Profilübersicht Abb. 27 Zeiteinstellung 01 – Zeiteinstellung Systemhandbuch │31...
  • Seite 32 ® 04 Inbetriebnahme Busch-free@home Panels (Abb. 28) In der Panelkonfiguration können die Schaltflächen des free@home Panels 7“ und der Favoritenleiste (in der Bedienansicht der App sichtbar) frei bestückt werden. Alle im System installierten Panels, sowie die Favoriten- leiste können aus der unteren Auswahlleiste angewählt werden.
  • Seite 33 ® Busch-free@home 04 Inbetriebnahme Abb. 28 Panel Systemhandbuch │33...

  • Seite 34: Gerätetypen

    ® 05 Gerätetypen Busch-free@home 05 Gerätetypen Sensoren und Bedienelemente Sensor- / Aktoreinheit Tastsensoren Sensor-/Aktoreinheiten dienen neben ihrer Funktion als Tastsensoren können für die Ausführung von unterschied- Bedienelement auch als Schalter um Lasten zu schalten. lichen Funktionen benutzt werden, z.B. Licht schalten, Die Sensoren und Schaltkanäle sind im Auslieferungszu-...
  • Seite 35 ® Busch-free@home 05 Gerätetypen Tab. 5-1 Sensoreinheiten Artikelnummer Produktname Sensor- Kanäle 6221/1.0 Sensoreinheit 1-fach 6221/2.0 Sensoreinheit 2-fach Tab. 5-2 Sensor-/Aktoreinheiten Artikelnummer Produktname Sensor-Kanäle Aktor-Kanäle Schaltlast 6211/1.1 Sensor/Schaltaktor 1/1-fach 1 x 2300W 6211/2.1 Sensor/Schaltaktor 2/1-fach 1 x 2300W 6211/2.2 Sensor/Schaltaktor 2/2-fach 2 x 1200W 6212/1.1...
  • Seite 36 ® 05 Gerätetypen Busch-free@home Tastenfunktion (Abb. 31) LED Verhalten Orientierungslicht Alle Tastsensoren werden ab Werk im Betriebsmodus Jede Wippe eines Sensors verfügt über eine LED. Im „Wippe“ ausgeliefert. Das bedeutet: Auslieferungszustand ist diese LED als Orientierungslicht konfiguriert. Das bedeutet: » Bedienung oben schaltet ein oder gibt einen Fahrbe- fehl nach oben, »...
  • Seite 37 ® Busch-free@home 05 Gerätetypen Abb. 31 Tastenfunktion Abb. 32 LED Verhalten - Statusanzeige möglich Abb. 33 LED Verhalten - Statusanzeige nicht möglich Systemhandbuch │37...
  • Seite 38 ® 05 Gerätetypen Busch-free@home Parametereinstellungen Sensor/Schaltaktor 1/1-fach Aktoreinstellungen Änderung des Namens Löschen des Kanals über ‚X‘ Schalten des Aktors über Schaltfläche Auswahl eines anderen Symbols Einstellung der Nachlaufzeit in Sekunden Über die Schaltflächen -/+ kann festgelegt werden, wie lange z.B. das Licht an bleibt, nachdem der Aktor den Verbraucher ausgeschaltet hat.
  • Seite 39 ® Busch-free@home 05 Gerätetypen Parametereinstellungen Sensor/Dimmaktor 1/1-fach Aktoreinstellungen Änderung des Namens Löschen des Kanals über ‚X‘ Schalten des Aktors über Schaltfläche; Dimmen des Aktors über die Schaltflächen -/+ Einstellung der an den Aktor angeschlossenen Lastart. Wahl zwischen: - Automatische Lasterkennung...
  • Seite 40 ® 05 Gerätetypen Busch-free@home Parametereinstellungen Sensor/Jalousieaktor 1/1-fach Aktoreinstellungen Änderung des Namens Löschen des Kanals über ‚X‘ Schalten des Aktors über Schaltfläche Einstellung der Fahrzeit in Sekunden über die Schaltflächen -/+ Einstellung der Lamellen-Fahrzeit in Sekunden über die Schaltflächen -/+ Verhalten bei Störungen: Nur Informationsanzeige! Einstellungen können nicht erfolgen.
  • Seite 41 ® Busch-free@home 05 Gerätetypen Parametereinstellungen Sensoreinheit 1-fach Sensoreinstellungen Änderung des Namens Löschen des Kanals über ‚X‘ Auswahl der Wippe in der Listenansicht Wippeneinstellungen Änderung des Namens Schalten des Sensors über Schaltfläche Einstellung der LED-Einschalthelligkeit Nacht/Tag in % über die Schalt- flächen -/+:...
  • Seite 42 ® 05 Gerätetypen Busch-free@home Bewegungsmelder (Abb. 34) Bewegungsmelder-/ Aktoreinheit Bewegungsmelder erfassen Bewegungen in ihrem Über- Bewegungsmelder-/Aktoreinheiten dienen neben ihrer wachungsbereich und senden diese Information auf den Funktion als Bewegungsmelder auch als Schalter um free@home Bus. So können automatisiert Funktionen Lasten zu schalten.
  • Seite 43 ® Busch-free@home 05 Gerätetypen Abb. 36 Erfassungsbereich Tab. 5-3 Bewegungsmelder (Sensoren) Artikelnummer Produktname Programm Farbe Sensor-Kanäle Busch-Duro 6225/1.0-212 Bewegungsmelder weiß 2000 SI 6225/1.0-214 Bewegungsmelder Reflex SI alpinweiß ® future linear/ ® ® 6225/1.0-81 Bewegungsmelder solo / carat anthrazit ® Busch-axcent ®...
  • Seite 44 ® 05 Gerätetypen Busch-free@home Parametereinstellungen Bewegungsmelder/Schaltaktor 1-fach Aktoreinstellungen Änderung des Namens Löschen des Kanals über ‚X‘ Schalten des Aktors über Schaltfläche Auswahl eines anderen Symbols Einstellung der Nachlaufzeit in Sekunden Über die Schaltflächen -/+ kann festgelegt werden wie lange z.B.
  • Seite 45 ® Busch-free@home 05 Gerätetypen Parametereinstellungen Bewegungsmelder (Sensor) Sensoreinstellungen (Bewegungsmeldereinstellungen) Änderung des Namens Löschen des Kanals über ‚X‘ Schalten des Aktors über Schaltfläche Einschalt-Verhalten: Auswahl, unter welchen Helligkeitsverhält- nissen das Gerät reagieren soll. Systemhandbuch │45...
  • Seite 46 ® 05 Gerätetypen Busch-free@home Raumtemperaturregler (Abb. 37) Off-Betrieb Die Anzeige des Raumtemperaturreglers zeigt immer die Anwendung: Der Raum wird für längere Zeit nicht genutzt SOLL-Temperatur an. Diese kann über die Pfeiltasten des Verhalten RTR: Das Display zeigt „OFF“ an. Die Ventile Bedienelements verändert werden.
  • Seite 47 ® Busch-free@home 05 Gerätetypen Tab. 5-5 Raumtemperaturregler Artikelnummer Produktname Sensor-Kanäle 6224/2.0 Raumtemperaturregler Tab. 5-6 Bestellpositionen Zentralscheiben Artikelnummer Programm Farbe ® ® ® ® 6235-81 future linear/ solo / carat / Busch-axcent anthrazit ® ® ® ® 6235-83 future linear/ solo...
  • Seite 48 ® 05 Gerätetypen Busch-free@home Displays free@home Panel 7” (Abb. 38) Symbol Informationen Das free@home Panel 7“ dient als Video-Innenstelle für Name: Etagenruf das Busch-Welcome Türkommunikationssystem und zur Typ: Sensor zentralen Steuerung von free@home Funktionen, bei- Wird bereitgestellt von: free@home Panel 7“...
  • Seite 49 ® Busch-free@home 05 Gerätetypen ® Abb. 38 Busch-free@home Panel 7'' ® Abb. 39 Systemaufbau Busch-free@home mit Busch-Welcome 01 – System Access Point 06 – Fensterkontakt 02 – Spannungsversorgung free@home Bus 07 – Panel 03 – Sensor/Schaltaktoreinheit 08 – Außenstation 04 – Raumtemperaturregler 09 –...
  • Seite 50 ® 05 Gerätetypen Busch-free@home Binäreingänge (Abb. 40) Regenalarm Mit Hilfe von Binäreingängen lassen sich Informationen von Schaltkontakten außerhalb des free@home Systems Bei Verknüpfung mit einem Jalousieaktor fährt dieser die nutzbar machen. Sie können so beispielsweise Fenster- Jalousie/Markise bei Regenalarm ein.
  • Seite 51 ® Busch-free@home 05 Gerätetypen Abb. 40 Binäreingänge Tab. 5-8 Binäreingänge Artikelnummer Produktname Bauform Eingangsspannung Eingangsstrom 6241/2.0 U Binäreingang 2-fach Pille 20V = 0,5mA 6241/4.0 U Binäreingang 4-fach Pille 20V = 0,5mA 6241/4.0 Binäreingang 4-fach Reiheneinbau 10-230V =/~ Parametereinstellungen Die Funktionen der Binäreingänge können wie folgt fest- gelegt werden: »...
  • Seite 52 ® 05 Gerätetypen Busch-free@home Aktoren Dimmaktoren (Abb. 42) Schaltaktoren (Abb. 41) Dimmaktoren empfangen die Steuerbefehle von Sensoren Schaltaktoren empfangen die Steuerbefehle von Senso- und dimmen daraufhin ihre Dimmerausgänge. Über die ren und schalten daraufhin ihre Schaltkontakte. Über die Benutzeroberfläche kann der Dimmer entweder als einfa- Benutzeroberfläche kann der Aktor entweder als einfacher...
  • Seite 53 ® Busch-free@home 05 Gerätetypen Abb. 41 Schaltaktor Abb. 42 Dimmaktor Tab. 5-9 Schaltaktor Artikelnummer Produktname Bauform Eingangs-Kanäle Schalt-Kanäle Schaltlast 6251/0.4 Schaltaktor 4-fach Reiheneinbau Ø 0 4 x 16A Tab. 5-10 Dimmaktor Artikelnummer Produktname Bauform Eingangs-Kanäle Schalt-Kanäle Schaltlast 6252/0.4 Dimmaktor 4-fach Reiheneinbau Ø...
  • Seite 54 ® 05 Gerätetypen Busch-free@home Jalousieaktoren (Abb. 43) Heizungsaktoren (Abb. 44) Jalousieaktoren empfangen die Steuerbefehle von Senso- Die Heizungsaktoren eignen sich für die Ansteuerung von ren und schalten daraufhin ihre Schaltausgänge. thermoelektrischen Stellventilen. Sie können nur vom Raumtemperaturregler angesteuert werden. Jeweils 3 Wird der Jalousieaktor mit einem Sensor verknüpft, kann...
  • Seite 55 ® Busch-free@home 05 Gerätetypen Abb. 43 Jalousieaktor Abb. 44 Heizungsaktor Tab. 5-11 Jalousieaktor Artikelnummer Produktname Bauform Sensor-Kanäle Schalt-Kanäle Schaltlast 6253/0.4 Jalousieaktor 4-fach Reiheneinbau 4 x 6A Tab. 5-11 Heizungsaktoren Artikelnummer Produktname Bauform Sensor-Kanäle Schalt-Kanäle 6254/0.6 Heizungsaktor 6-fach Reiheneinbau 6254/0.12 Heizungsaktor 12-fach...
  • Seite 56 ® 05 Gerätetypen Busch-free@home System Access Point LAN / WLAN Client-Modus Der System Access Point stellt die Verbindung zwischen Wenn bereits ein Router vorhanden ist, empfiehlt es sich den free@home Teilnehmern und dem Smartphone, den System Access Point als Client mit diesem Netzwerk Tablet oder PC her.
  • Seite 57 ® Busch-free@home 05 Gerätetypen Abb. 45 Identifizierung Abb. 46 Bedien- und Anzeigeelemente System Access Point Accesspoint-Taste Verbindungsanzeige Betriebsanzeige Funktion Taste: Funktion Taste: Funktion Taste: Tastendruck schaltet den Accesspoint Modus keine Funktion keine Funktion An/Aus LED-Status: LED-Status: LED-Status: An = Verbindung mit LAN /WLAN An (50%) =Spannung liegt an, Gerät bootet...
  • Seite 58 ® 05 Gerätetypen Busch-free@home Weitere allgemeine Einstellungen im System Access Master-Reset ohne Zugriff auf Web-Interface Point Achtung! Alle Daten gehen verloren. Systeminformationen Ein Master-Reset erfolgt folgendermaßen: Aktueller Software Versionsstand. » Heben Sie die Abdeckung des System Access Point Netzwerk » Drücken Sie kurz die Reset-Taste (oberhalb der Bus- Hier können die Netzwerkeinstellungen des System Ac-...
  • Seite 59 ® Busch-free@home 05 Gerätetypen Update Service Firmware-Update des System Access Point und der Alle Geräte Updaten: Lädt die aktuelle Firmware auf die free@home Geräte. Die Update-Datei enthält sowohl die free@home Geräte. Nur notwendig, falls das Update der Aktualisierungen des System Access Points, als auch die Geräte während des Update-Dialogs verneint wurde.

  • Seite 60: Gerätefunktionen

    ® 06 Gerätefunktionen Busch-free@home 06 Gerätefunktionen Symbol Informationen Symbol Informationen Name: Sensor Name: Jalousieaktor Typ: Sensor Typ: Aktor Wird bereitgestellt von: Sensoreinheit; Sen- Wird bereitgestellt von: Jalousieaktor; Sen- sor/Schaltaktor; Sensor/Dimmaktor; Sen- sor/Jalousieaktor sor/Jalousieaktor; Funktion: Fährt angeschlossene Jalousien Funktion: Bedienelement zur Steuerung von und Rollläden...
  • Seite 61 ® Busch-free@home 06 Gerätefunktionen Symbol Informationen Symbol Informationen Name: Türruf Name: Umschaltung Heizen/Kühlen Typ: Sensor Typ: Sensor Wird bereitgestellt von: free@home Panel 7“ Wird bereitgestellt von: Binäreingang Funktion: Signalisiert einen eingehenden Funktion: Schaltet den Raumtemperaturregler Türruf (Anwendung: ein free@home Aktor soll zwischen Heizbetrieb/ Kühlbetrieb um.

  • Seite 62: Funktionale Systemerweiterungen

    07 Funktionale ® Busch-free@home Systemerweiterungen 07 Funktionale Systemerweiterungen Phillips Hue Philips Hue Integration (Abb. 47) Die Integration des Philips HUE Systems in free@home erfolgt mit Hilfe der Philips HUE API. Das heißt, Befehle des free@home Systems werden innerhalb des free@home System Access Points „über- setzt“...
  • Seite 63 ® Busch-free@home 07 Funktionale Systemerweiterungen Abb. 47 Philips Hue Integration Systemhandbuch │63...
  • Seite 64 07 Funktionale ® Busch-free@home Systemerweiterungen Einrichtung Phillips Hue Vorausgehende Arbeiten: Inbetriebnahme des free@home Systems und Inbetriebnahme des Philips HUE Systems. Beide Systeme müssen sich im gleichen Netzwerk befinden. 1. Firmware Update des free@home System Acccess Points auf Version 1.2 oder größer durchführen (per AutoUpdate oder manuellem Update).
  • Seite 65 ® Busch-free@home 07 Funktionale Systemerweiterungen Abb. 48 Fenster Hue Bridge Abb. 49 Einstellungen Philips Hue Abb. 50 Identifizierung Philips Hue Abb. 51 Bestätigung der Philips Hue Bridge Systemhandbuch │65...
  • Seite 66 07 Funktionale ® Busch-free@home Systemerweiterungen Zuordnung der Verknüpfung Für alle weiteren Schritte verhalten sich die HUE Lampen genauso wie bereits von free@home Aktoren bekannt: 1. Im Bereich „Zuordnung“ erscheinen die HUE Lampen unter einem eigenen Icon (Abb. 52). 2. Nachdem das Icon auf dem Grundriss platziert wurde öffnet sich ein Auswahlfenster mit allen an der Bridge...
  • Seite 67 ® Busch-free@home 07 Funktionale Systemerweiterungen Abb. 52 Icon Philips Hue Abb. 53 Auswahlfenster Philips Hue Abb. 54 Verknüpfung Philips Hue Systemhandbuch │67...
  • Seite 68 07 Funktionale ® Busch-free@home Systemerweiterungen Zeitsteuerung (Abb. 56) Parameter Wie alle Aktoren lässt sich die HUE-Lampe auch über die Die HUE Lampen verfügen im Wesentlichen über die Zeitsteuerung steuern. Neben der Helligkeit kann hier gleichen Parameter wie ein Dimmer, mit Ausnahme der auch ein Farbwert ausgewählt werden.

  • Seite 69: Philips Hue

    ® Busch-free@home 07 Funktionale Systemerweiterungen Parametereinstellungen Philips Hue Aktoreinstellungen Einschaltmodus „weiß“: Lampe schaltet nach Ausschalten/Einschalten mit 100% Helligkeit weiß ein. Einschaltmodus „Weiß mit letzter Helligkeit“: Lampe schaltet nach Ausschalten/Einschalten mit letzter Helligkeit weiß ein. Einschaltmodus „Letzte Farbe“: Lampe schaltet nach Ausschalten/Einschalten mit letzter Helligkeit und letzter eingestellter Farbe ein (z.B.

  • Seite 70: Sortimentsübersicht

    ® 08 Sortimentsübersicht Busch-free@home 08 Sortimentsübersicht Systemgeräte Spannungsversorgung 6201/640.1 640 mA System Access Point 6200 AP 70 │ Systemhandbuch...
  • Seite 71 ® Busch-free@home 08 Sortimentsübersicht Displays Panel 7“ 83221AP-… 16 Busch-free@home Schaltflächen Busch-Welcome Systemhandbuch │71...
  • Seite 72 ® 08 Sortimentsübersicht Busch-free@home Sensoren Sensoreinheiten 1-fach 2-fach 6221/2.0 6221/1.0 Bewegungsmelder 1-fach 6225/1.0-.. Temperatursteuerung Raumtemperaturregler 6224/2.0 72 │ Systemhandbuch...
  • Seite 73 ® Busch-free@home 08 Sortimentsübersicht Binäreingänge 2-fach 4-fach 6241/2.0 U 6241/4.0 U 20V DC = 0,5 mA 20V DC = 0,5 mA 6241/4.0 10-230V DC/AC =/~ 1 mA Systemhandbuch │73...

  • Seite 74: Sensor-/ Aktoreinheiten

    ® 08 Sortimentsübersicht Busch-free@home Sensor-/ Aktoreinheiten Sensor/Schaltaktor 1-fach Sensor 2-fach Sensor 6211/2.1 6211/1.1 1 x 2300W 1 x 2300W 6211/2.2 2 x 1200W Sensor/Dimmaktor 1-fach Sensor 2-fach Sensor 6212/1.1 6212/2.1 1 x 180 W/VA 1 x 180 W/VA 74 │...
  • Seite 75 ® Busch-free@home 08 Sortimentsübersicht Sensor/ 1-fach Sensor 2-fach Sensor Jalousieaktor 6213/1.1 6213/2.1 4A, cos φ =0,5 4A, cos φ =0,5 Bewegungsmelder/ 1-fach Sensor Schaltaktor 6215/1.1-… 1 x 2300W Systemhandbuch │75...
  • Seite 76 ® 08 Sortimentsübersicht Busch-free@home Aktoren Schaltaktoren 4-fach 6251/0.4 4 x 16 A Dimmaktoren 4-fach 6252/0.4 4 x 315 W/VA 76 │ Systemhandbuch...
  • Seite 77 ® Busch-free@home 08 Sortimentsübersicht Jalousieaktoren 4-fach 6253/0.4 4 x 6 A Heizungsaktoren 6-fach 12-fach 6254/0.6 6254/0.12 Systemhandbuch │77...
  • Seite 78 ® 08 Sortimentsübersicht Busch-free@home Abdeckungen für Schalterserien 78 │ Systemhandbuch...
  • Seite 79 ® Busch-free@home 08 Sortimentsübersicht Artikelnummer Bedruckung Ausführung Orientierung Programm Farbe 6230-10-81 1-fach solo/ future/ carat/ axcent anthrazit 6230-10-83 1-fach solo/ future/ carat/ axcent alusilber 6230-10-84 1-fach solo/ future/ carat/ axcent studioweiß 6231-10-81 Licht 1-fach solo/ future/ carat/ axcent anthrazit 6231-10-83...

  • Seite 80: Faq Und Tipps

    ® 09 FAQ und Tipps Busch-free@home 09 FAQ und Tipps Montage System Access Point (Abb. 57) Anschluss der CAT Leitung Bereits gepatchte CAT Leitungen können direkt über die Der System Access Point wird Aufputz installiert. Die RJ45-Steckbuchse des System Access Points verbunden Busleitung wird immer rückseitig eingeführt.
  • Seite 81 ® Busch-free@home 09 FAQ und Tipps Abb. 57 Montage System Access Point 01 - CAT-Leitung rückseitig eingeführt 02 - CAT-Leitung auf dem Putz verlegt Systemhandbuch │81...
  • Seite 82 ® 09 FAQ und Tipps Busch-free@home Vorlage Geräteplan Abb. 58 Geräteplan 82 │ Systemhandbuch...
  • Seite 83 ® Busch-free@home 09 FAQ und Tipps Systemhandbuch │83...
  • Seite 84 Nachdruck und fotomechanische Wiedergabe sind nur mit unserer aus- drücklichen Geneh migung ge stattet. www.BUSCH-JAEGER.de Die Druckerzeugnisse von Busch-Jaeger informieren nach bestem Wissen, info.bje@de.abb.com die Aussagen sind jedoch nicht rechtsverbindlich. Alle Abbildungen und Fotografien der dargestellten Produkte sind in Bezug auf Farbigkeit, Abmessungen und Ausstattung nicht verbindlich.
