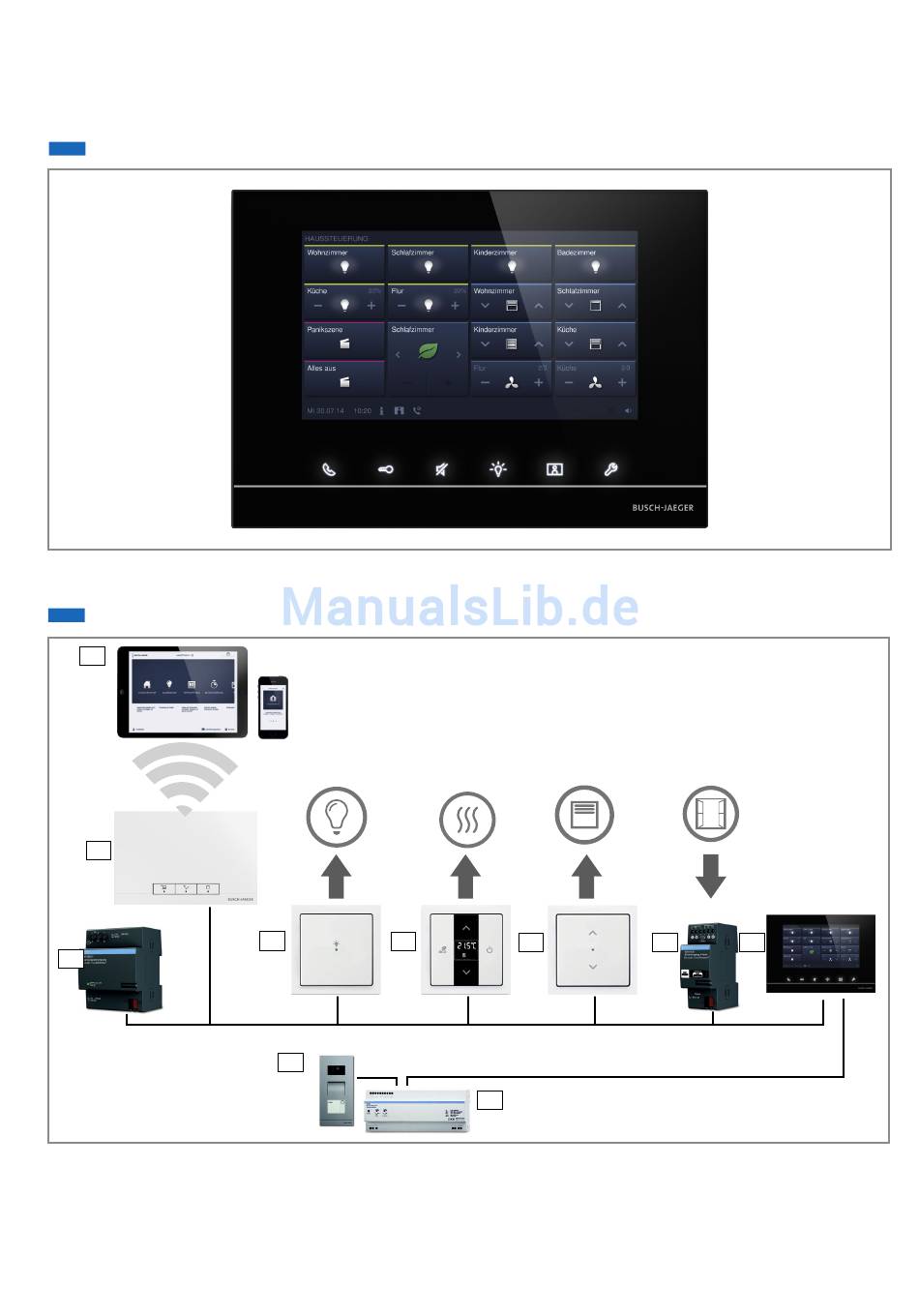

Abb. 38 Busch-free@home® Panel 7"
Abb. 39 Systemaufbau Busch-free@home® mit Busch-Welcome
10
01
02
01 - System Access Point
02 - Spannungsversorgung free@home Bus
03 - Sensor/Schaltaktoreinheit
04 - Raumtemperaturregler
05 - Sensor/Jalousieaktoreinheit
03
04
08
05
09
06 - Fensterkontakt
07 - Panel
08 - Außenstation
09 - Spannungsversorgung Welcome Bus
10 - Tablet/Smartphone
06 07
free@home Bus
Welcome Bus
