Systemhandbuch
Busch-free@home®
Displays
Busch-free@home® Panel 7"
Das Busch-free@home® Panel 7" dient als Video-Innenstelle
für das Busch-Welcome Türkommunikationssystem und zur
zentralen Steuerung von free@home Funktionen, beispiels-
weise um zentral alle Jalousien zu fahren, Szenen zu schal-
ten, oder Raumtemperaturregler zu steuern (als Nebenstelle).
Das Panel wird mit beiden Bussystemen, dem free@home
Bus und dem Welcome-Bus verbunden. Die Übertragung
der Audio-/ Video-Signale und die Spannungsversorgung
des Gerätes erfolgt ausschließlich über den Welcome-Bus.
Das Panel kann also auch ohne eine Verbindung zum free@
home System als reine Video-Innenstelle benutzt werden.
Es ist nicht möglich, das Panel ohne einen Anschluss
zum Welcome-Bus zu betreiben. Das heißt, es ist min-
destens eine Busch-Welcome Systemzentrale oder eine
Zusatz-Spannungsversorgung vorzusehen, um die Span-
nungsversorgung des Panels sicher zu stellen.
Es können bis zu 16 free@home Funktionen auf der free@
home Bedienseite positioniert werden. Die Raumtem-
peraturregler-Funktion belegt zwei Funktionsplätze. Die
Programmierung erfolgt über die Benutzeroberfläche des
System Access Point.
Darüber hinaus agiert das Panel als Gateway, das die
Telegramme der beiden Bussysteme gegenseitig übersetzt.
So ist es z. B. möglich bei einem eingehenden Türruf des
Busch-Welcome Systems, einen Aktor im free@home Sys-
tem zu schalten, oder einen Sensor im free@home System
dazu zu benutzen, einen „Tür-öffnen"-Befehl in das Busch-
Welcome System zu senden.
Jede dieser Funktionen erscheint im Bereich „Zuordnung"
als eigener Eintrag. Die Funktionen können auf dem Grund-
riss positioniert werden und dann, wie jeder andere Sensor
und Aktor auch, im Bereich „Verknüpfung" mit anderen
Sensoren und Aktoren des Systems verbunden werden.
Die Funktion „Türruf" bietet 4 Verknüpfungsfunktionen für
jede der 4 möglichen Welcome-Außenstationen. Dadurch
können gezielte Aktionen separat für jeden Eingang des
Hauses konfiguriert werden. Diese werden ausgelöst, so-
bald ein Besucher an einer der Außenstationen klingelt.
Tab. 7: Displays
Artikelnummer
83221AP-611 Busch-free@home® Panel 7"
83221AP-625 Busch-free@home® Panel 7"
48 | Systemhandbuch Busch-free@home®
Abb. 38 Abb. 39
Produktname
Die Funktion „Türöffner" bietet 5 Verknüpfungsfunktionen:
Es kann entweder ganz gezielt einer der 4 möglichen Tür-
öffner des Welcome-Systems angesprochen werden, (um
so mit einem Sensor genau eine spezielle Tür zu öffnen),
oder es kann ein Türöffner definiert werden, der dynamisch
genau die Tür öffnet, von der im Moment ein Türruf erfolgt
(mit nur einem Sensor können alle Türen geöffnet werden,
je nach dem von wo gerade geklingelt wird).

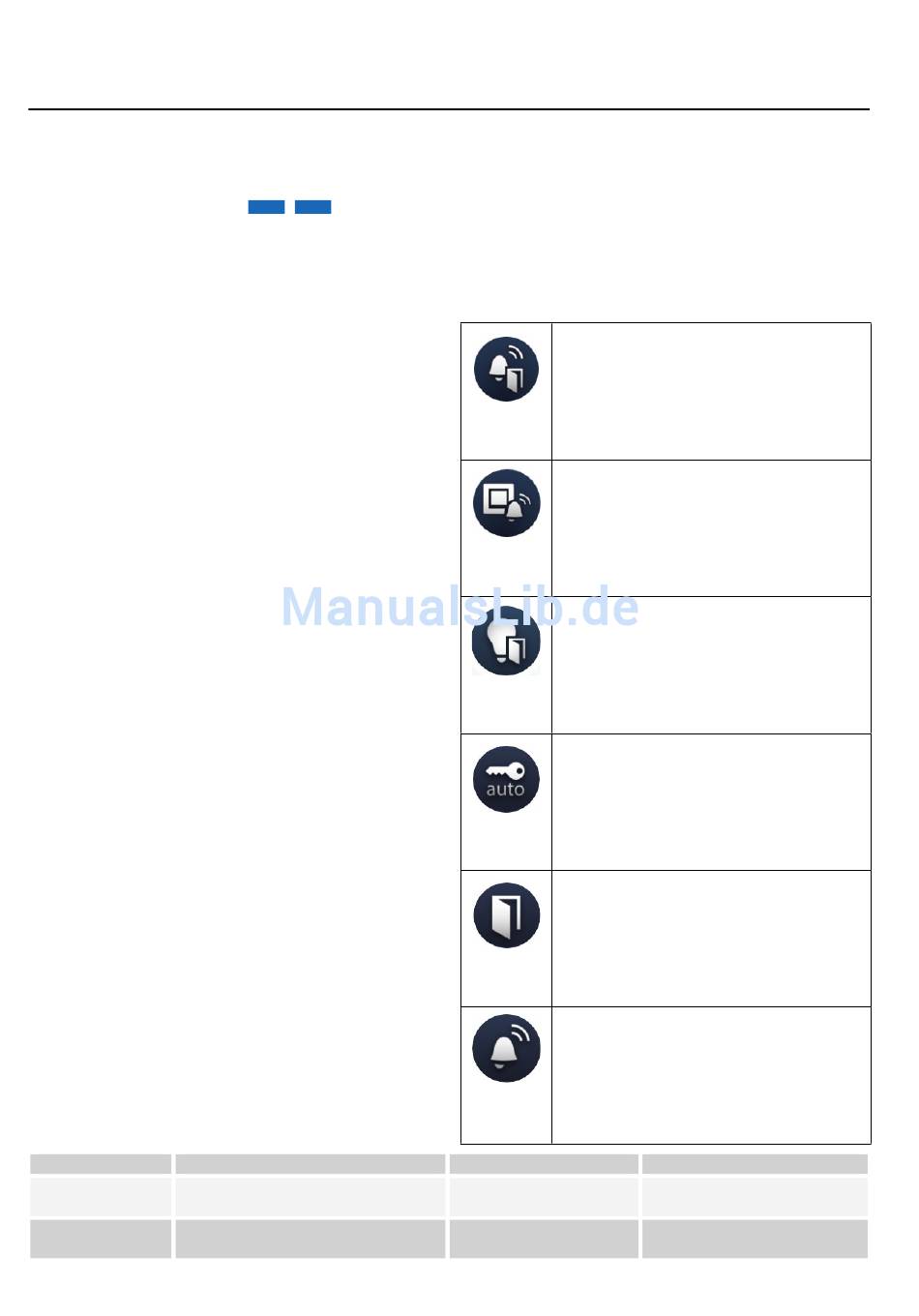

Name: Etagenruf
Typ: Sensor
Wird bereitgestellt von: free@home Panel 7"
Funktion: Signalisiert einen eingehenden Eta-
genruf (Anwendung: ein free@home Aktor soll
bei eingehendem Etagenruf schalten).
Name: Etagenruftaster
Typ: Aktor
Wird bereitgestellt von: free@home Panel 7"
Funktion: Löst einen Etagenruf aus (Anwen-
dung: ein free@home Sensor soll als Etagen-
ruftaster verwendet werden)
Name: Flurlicht
Typ: Aktor
Wird bereitgestellt von: free@home Panel 7"
Funktion: Schaltet den Flurlicht-Schaltkontakt
der Welcome Systemzentrale
Name: Auto-Türöffner
Typ: Aktor
Wird bereitgestellt von: free@home Panel 7"
Funktion: Aktiviert/ Deaktiviert den automati-
schen Türöffner (Anwendung: ein free@home
Sensor soll den automatischen Türöffner akti-
vieren/deaktivieren)
Name: Türöffner
Typ: Aktor
Wird bereitgestellt von: free@home Panel 7"
Funktion: Betätigt den Türöffner des Busch-
Welcome Systems (Anwendung: ein free@
home Sensor soll den Türöffner betätigen)
Name: Türruf
Typ: Sensor
Wird bereitgestellt von: free@home Panel 7"
Funktion: Signalisiert einen eingehenden Türruf
(Anwendung: ein free@home Aktor soll bei
eingehenden Türruf schalten)
Farbe
weiß
schwarz
05 Gerätetypen von
Busch-free@home®
Displaydiagonale
17,8 cm (7")
17,8 cm (7")
