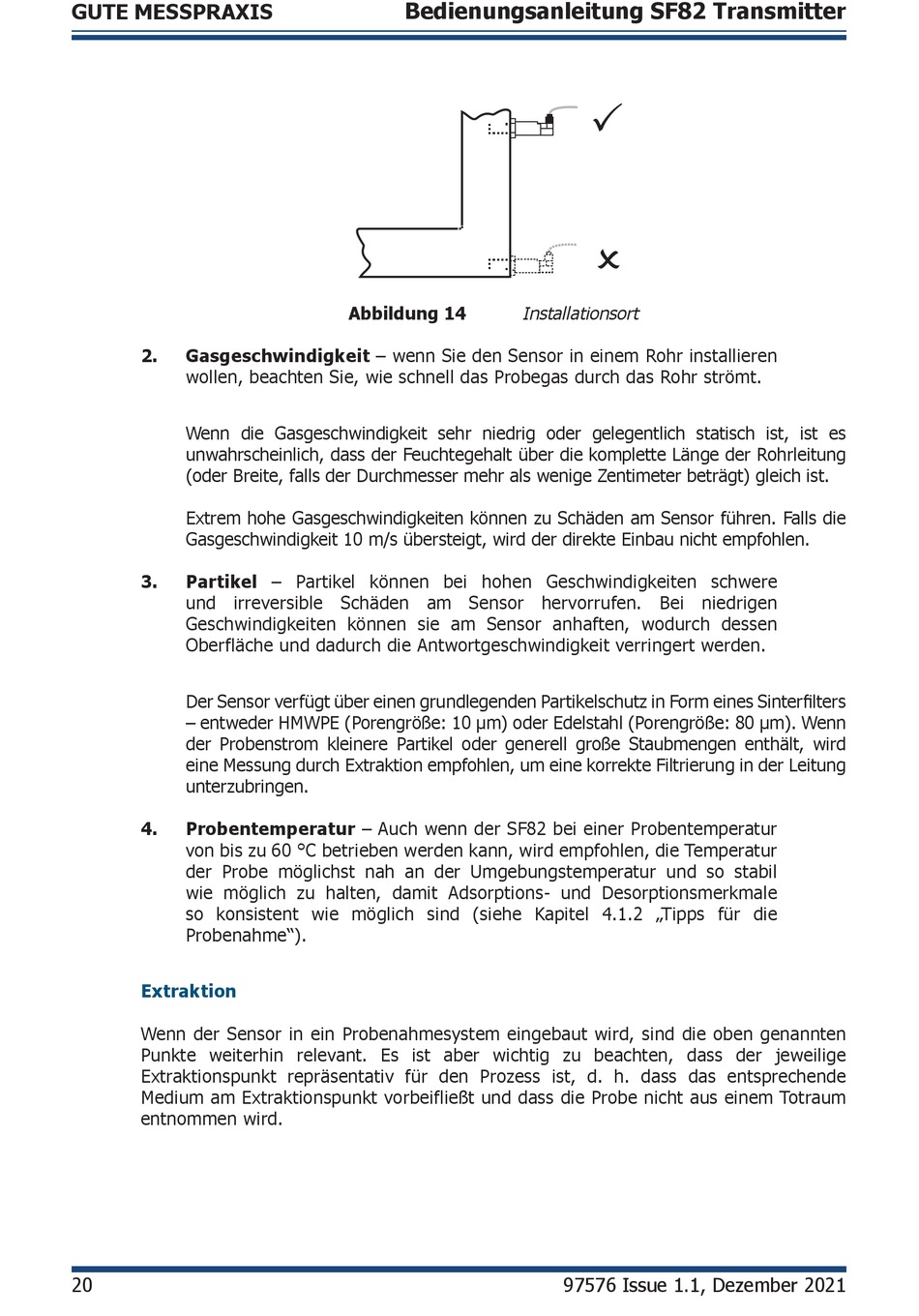

pst Michell Instruments SF82 Bedienungsanleitung Seite 28

GUTE MESSPRAXIS
2. Gasgeschwindigkeit – wenn Sie den Sensor in einem Rohr installieren
wollen, beachten Sie, wie schnell das Probegas durch das Rohr strömt.
Wenn die Gasgeschwindigkeit sehr niedrig oder gelegentlich statisch ist, ist es
unwahrscheinlich, dass der Feuchtegehalt über die komplette Länge der Rohrleitung
(oder Breite, falls der Durchmesser mehr als wenige Zentimeter beträgt) gleich ist.
Extrem hohe Gasgeschwindigkeiten können zu Schäden am Sensor führen. Falls die
Gasgeschwindigkeit 10 m/s übersteigt, wird der direkte Einbau nicht empfohlen.
3. Partikel – Partikel können bei hohen Geschwindigkeiten schwere
und irreversible Schäden am Sensor hervorrufen. Bei niedrigen
Geschwindigkeiten können sie am Sensor anhaften, wodurch dessen
Oberfläche und dadurch die Antwortgeschwindigkeit verringert werden.
Der Sensor verfügt über einen grundlegenden Partikelschutz in Form eines Sinterfilters
– entweder HMWPE (Porengröße: 10 µm) oder Edelstahl (Porengröße: 80 µm). Wenn
der Probenstrom kleinere Partikel oder generell große Staubmengen enthält, wird
eine Messung durch Extraktion empfohlen, um eine korrekte Filtrierung in der Leitung
unterzubringen.
4. Probentemperatur – Auch wenn der SF82 bei einer Probentemperatur
von bis zu 60 °C betrieben werden kann, wird empfohlen, die Temperatur
der Probe möglichst nah an der Umgebungstemperatur und so stabil
wie möglich zu halten, damit Adsorptions- und Desorptionsmerkmale
so konsistent wie möglich sind (siehe Kapitel 4.1.2 „Tipps für die
Probenahme").
Extraktion
Wenn der Sensor in ein Probenahmesystem eingebaut wird, sind die oben genannten
Punkte weiterhin relevant. Es ist aber wichtig zu beachten, dass der jeweilige
Extraktionspunkt repräsentativ für den Prozess ist, d. h. dass das entsprechende
Medium am Extraktionspunkt vorbeifließt und dass die Probe nicht aus einem Totraum
entnommen wird.
20
Bedienungsanleitung SF82 Transmitter
Abbildung 14


Installationsort
97576 Issue 1.1, Dezember 2021
