Bedienungsanleitung SF82 Transmitter
2.3.6 Transmitter Montage – Mit einem zusätzlichen Anschlussadapter
!
Um den Adapter auf den Transmitter zu montieren, gehen Sie wie folgt vor (siehe
Abbildung 11 ):
1. Achten Sie darauf, dass die Schutzhülle (2) und die dazugehörige
Trockenmittelkapsel (2a) von der Spitze des Transmitters entfernt wurden.
2. Ziehen Sie
Transmittergehäuses.
3. Schrauben Sie den Adapter (4) auf das Gewinde des Transmitters und mit
vorgeschriebenen Drehmoment wie in Abschnitt 4 empfohlen anziehen.
HINWEIS: Nicht das Sensorgehäuse, sondern die Schlüsselflächen
der Sechskantmutter verwenden.
!
4. Den Transmitter (1) mit seiner Dichtung (3) und dem Adapter (4) in
den Probenblock (siehe Abschnitt 2.7.1) oder die Rohrleitung (siehe
Abschnitt 2.7.2) schrauben und mit einem Schraubenschlüssel festziehen,
bis die Dichtung vollständig zusammengedrückt und das entsprechende
Drehmoment erreicht ist:
G 1/2" BSP
3/4" - 16 UNF `
1/2" NPT
HINWEIS: Nicht das Sensorgehäuse, sondern die Schlüsselflächen
der Sechskantmutter verwenden.

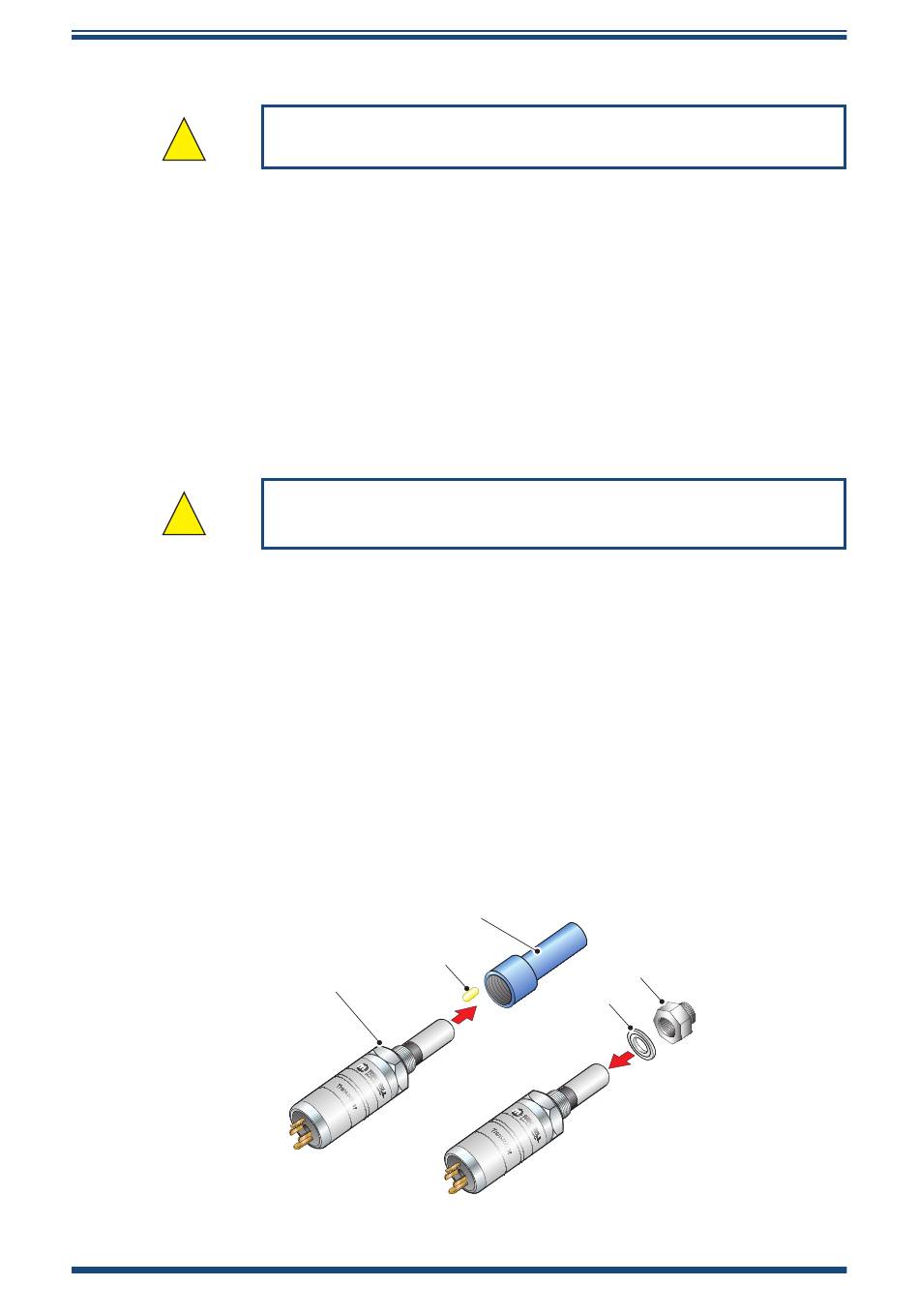

Abbildung 11
Michell Instruments
Die folgenden Arbeiten müssen von kompetentem Fachpersonal
die Verbunddichtung
WARNUNG: Der Filterschutz darf unter keinen Umständen mit
den Fingern berührt werden.
56 Nm
40 Nm
Verwenden Sie ein geeignetes
Dichtmittel, beispielsweise PTFE-Band
2a
1
Transmitter-Montage mit Anschlussadapter
ausgeführt werden.
(3) über das Gewindeteil
2
4
3

WARTUNG

des
15
