GUTE MESSPRAXIS
Anschaulich ausgedrückt heißt das, dass mit schwankender Umgebungstemperatur
Wassermoleküle von der Oberfläche im Innern der Rohrleitung adsorbiert und desorbiert
werden und somit kleine Schwankungen des gemessenen Taupunktwertes verursachen.
Länge der Probemedium-Rohrleitung
Die Entnahmestelle des Probemediums sollte so nah wie möglich am kritischen
Messpunkt sein, um eine möglichst aussagekräftige Messung zu erhalten. Die Länge der
Verbindungsleitung bis zum Sensor bzw. zum Gerät sollte dabei so kurz wie möglich sein.
Da Zwischenstücke und Ventile Feuchtigkeit einsperren, ist es ratsam, eine möglichst
einfache Anordnung zur Probenahme zu wählen und so auch den zeitlichen Aufwand
des Trocknens mit trockenem Gas gering zu halten.
Über eine lange Rohrstrecke wird Wasser unweigerlich in irgendeine Leitung abwandern
und der Effekt von Adsorption und Desorption wird offensichtlicher. Das Diagramm zeigt
deutlich, dass das beste Material, das der Transpiration widersteht, Edelstahl oder PTFE
ist.
Eingesperrte Feuchte
Tote Volumen in Rohrleitungen, d. h. Bereiche, die nicht im direkten Strömungsbereich
des Probemediums liegen, halten Wassermoleküle fest und geben sie nur langsam an
das vorbeiströmende Gas ab. Dies hat erhöhte Spülzeiten und Antwortzeiten zur Folge
und die gemessenen Taupunktwerte sind feuchter als erwartet. Hygroskopische Stoffe
in Filtereinsätzen, Ventile (z.B. Gummi in Druckreglern) oder andere Bauteile im System
können ebenso Feuchte einsperren.
Aufbereitung des Probemediums
Die Aufbereitung des Probemediums ist oftmals erforderlich, um zu vermeiden, dass
die empfindliche Messeinrichtung Flüssigkeiten und anderen Schadstoffen ausgesetzt
wird, die zur Zerstörung führen oder – abhängig von der Messtechnologie – die
Messgenauigkeit langfristig beeinträchtigen.
Partikelfilter dienen zum Rückhalt von Schmutz, Rost, Abrieb und anderen sich im
Strom des Probemediums befindenden Stoffen. Zum Schutz vor Flüssigkeiten sollte ein
Koaleszenz-Filter eingesetzt werden.
Das Membran-Filter ist zwar teurer, dafür aber deutlich effektiver als ein Koaleszenz-
Filter. Es bietet Schutz gegen Flüssigkeitströpfchen und kann sogar den Zufluss
einer unvermutet auftretenden größeren Flüssigkeitsmenge in den Analysator völlig
unterbinden.
22
Bedienungsanleitung SF82 Transmitter

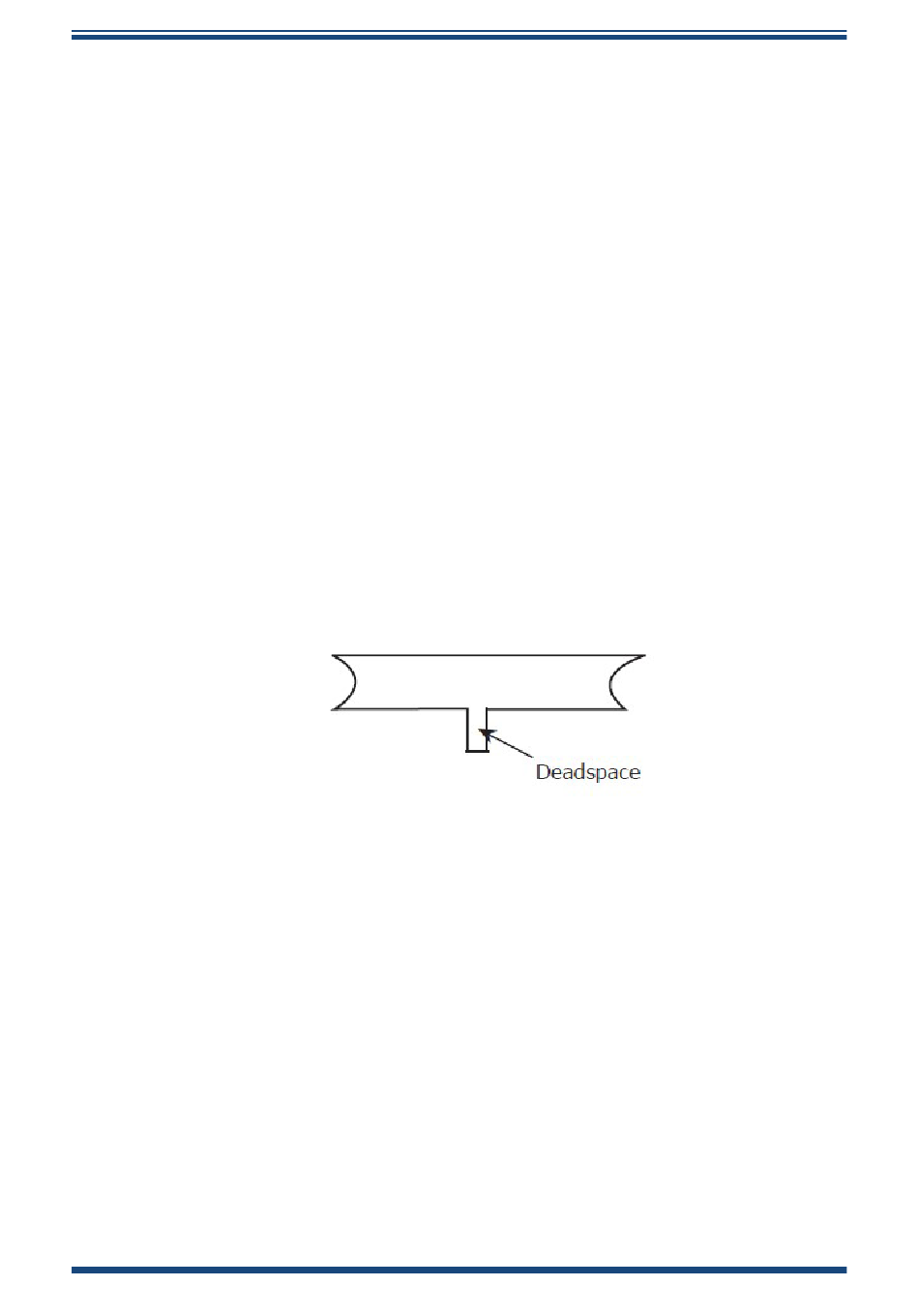

Abbildung 16 Totraum
