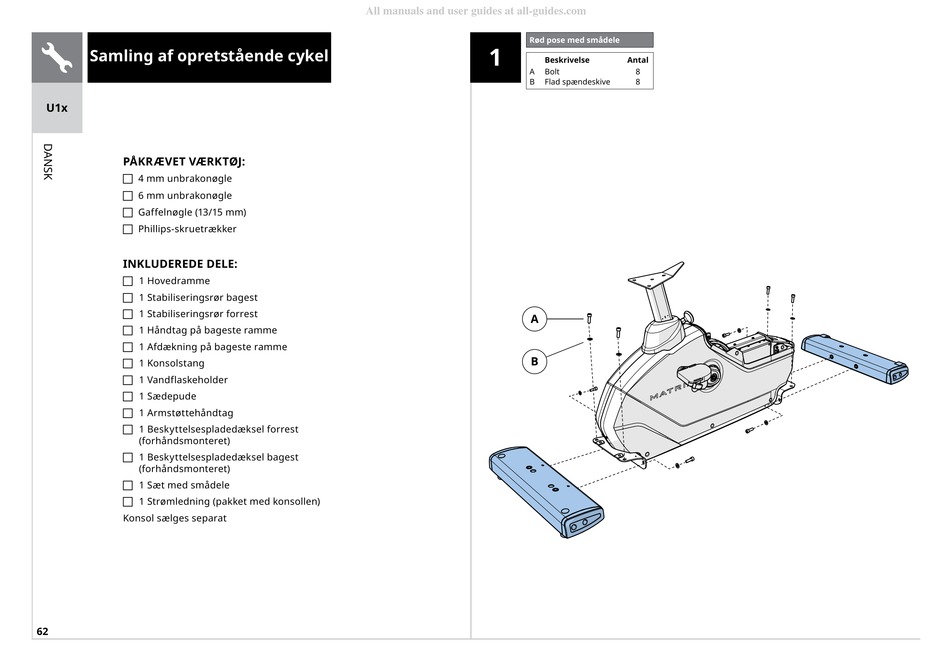

Samling af opretstående cykel
U1x
PÅKRÆVET VÆRKTØJ:
F 4 mm unbrakonøgle
F 6 mm unbrakonøgle
F Gaffelnøgle (13/15 mm)
F Phillips-skruetrækker
INKLUDEREDE DELE:
F 1 Hovedramme
F 1 Stabiliseringsrør bagest
F 1 Stabiliseringsrør forrest
F 1 Håndtag på bageste ramme
F 1 Afdækning på bageste ramme
F 1 Konsolstang
F 1 Vandflaskeholder
F 1 Sædepude
F 1 Armstøttehåndtag
F 1 Beskyttelsespladedæksel forrest
(forhåndsmonteret)
F 1 Beskyttelsespladedæksel bagest
(forhåndsmonteret)
F 1 Sæt med smådele
F 1 Strømledning (pakket med konsollen)
Konsol sælges separat
62
All manuals and user guides at all-guides.com
Rød pose med smådele
1
Beskrivelse
A Bolt
B Flad spændeskive
A
B
Antal
8
8
