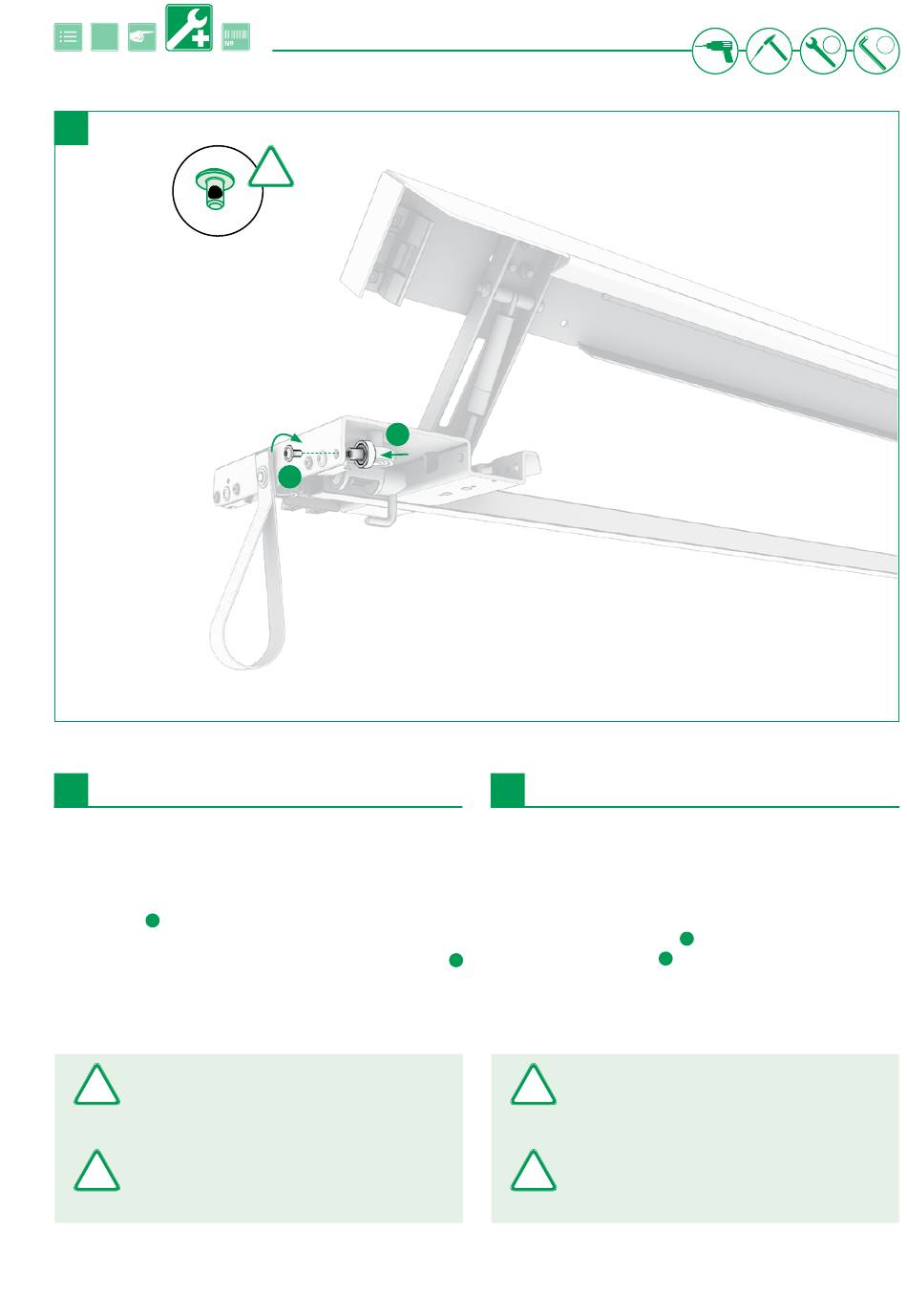

Austausch Laufrolle -
Endlaufwagen
Die Laufrolle
mit dem Zentrieransatz in das Befestigungs-
1.
loch der Endlaufwagenplatine anstelle der zu ersetzenden
Laufrolle einsetzen und mit der Sicherungsschraube M6x10
befestigen.
(Anzugsmoment 15 Nm, Drehzahl 10 U/min max.)
!
Sollte die Verbindung zwischen Laufrolle und dem
Endlaufwagen gelöst werden müssen, ist unbedingt
ein neues Verbindungselement zu verwenden.
Für diese Verbindung ist ausschließlich das
!
Edscha Trailer Systems Original Verbindungs-
element zu verwenden.
www.EdschaTS.com
!
1.
2.
15 Nm
10 U/min max
EN
Replacing roller -
end carriage
Remove the existing roller in the mounting hole of the end carri-
age plate, replace with roller
using the locknut M6x10.
2.
(torque 15 Nm, max. rpm: 10)
!
It is essential to use a new fastener should the
connection between roller and end carriage ever be
broken.
Use exclusively the original Edscha Trailer
!
Systems fastener for this connection.
