8 | Wartung / Inspektion durchführen
1
2
3
4
5
6
7
8
9
A
86 / 120

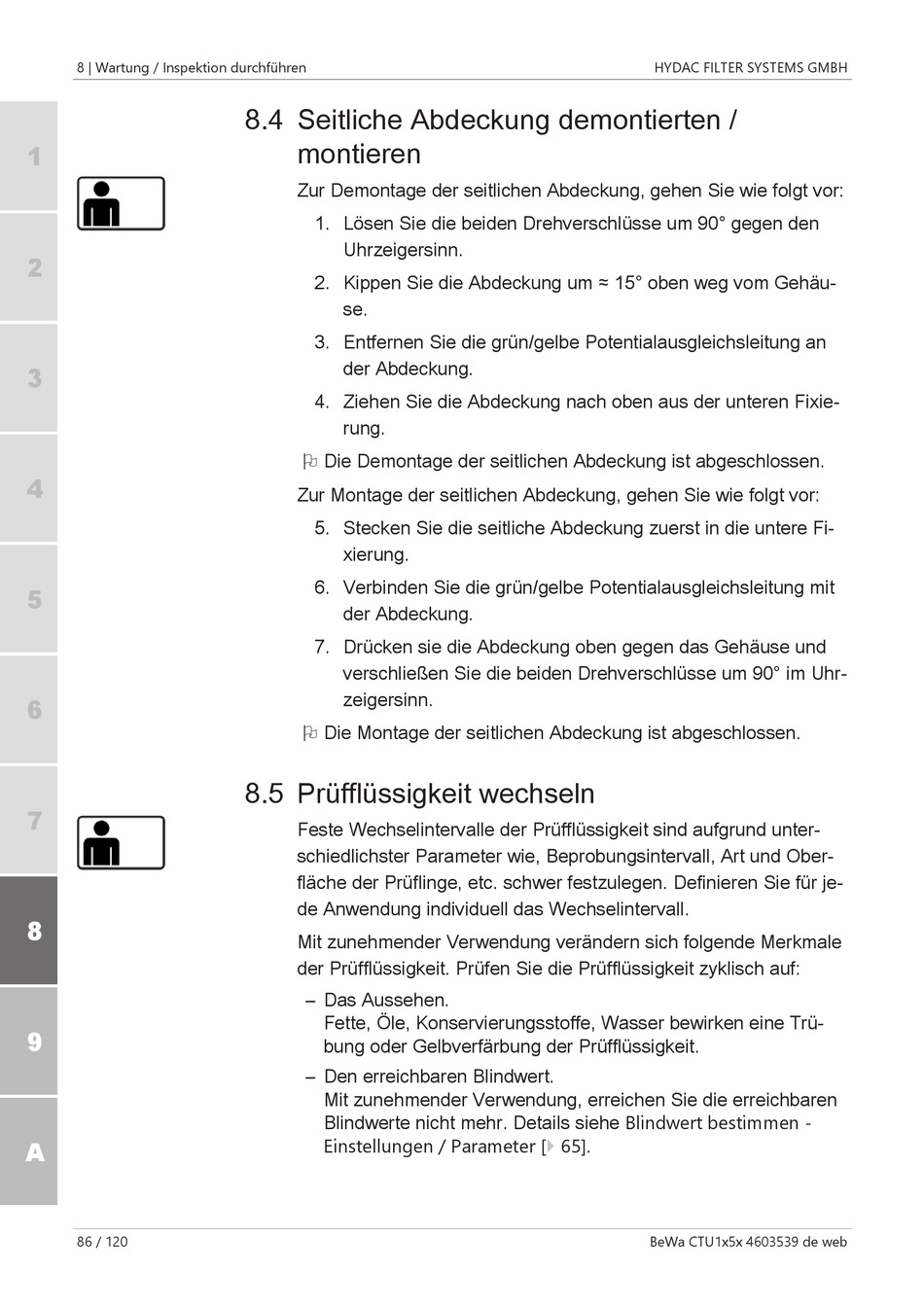

8.4 Seitliche Abdeckung demontierten /
montieren
Zur Demontage der seitlichen Abdeckung, gehen Sie wie folgt vor:
1. Lösen Sie die beiden Drehverschlüsse um 90° gegen den
Uhrzeigersinn.
2. Kippen Sie die Abdeckung um ≈ 15° oben weg vom Gehäu-
se.
3. Entfernen Sie die grün/gelbe Potentialausgleichsleitung an
der Abdeckung.
4. Ziehen Sie die Abdeckung nach oben aus der unteren Fixie-
rung.
O Die Demontage der seitlichen Abdeckung ist abgeschlossen.
Zur Montage der seitlichen Abdeckung, gehen Sie wie folgt vor:
5. Stecken Sie die seitliche Abdeckung zuerst in die untere Fi-
xierung.
6. Verbinden Sie die grün/gelbe Potentialausgleichsleitung mit
der Abdeckung.
7. Drücken sie die Abdeckung oben gegen das Gehäuse und
verschließen Sie die beiden Drehverschlüsse um 90° im Uhr-
zeigersinn.
O Die Montage der seitlichen Abdeckung ist abgeschlossen.
8.5 Prüfflüssigkeit wechseln
Feste Wechselintervalle der Prüfflüssigkeit sind aufgrund unter-
schiedlichster Parameter wie, Beprobungsintervall, Art und Ober-
fläche der Prüflinge, etc. schwer festzulegen. Definieren Sie für je-
de Anwendung individuell das Wechselintervall.
Mit zunehmender Verwendung verändern sich folgende Merkmale
der Prüfflüssigkeit. Prüfen Sie die Prüfflüssigkeit zyklisch auf:
– Das Aussehen.
Fette, Öle, Konservierungsstoffe, Wasser bewirken eine Trü-
bung oder Gelbverfärbung der Prüfflüssigkeit.
– Den erreichbaren Blindwert.
Mit zunehmender Verwendung, erreichen Sie die erreichbaren
Blindwerte nicht mehr. Details siehe Blindwert bestimmen -
Einstellungen / Parameter [} 65].
HYDAC FILTER SYSTEMS GMBH
BeWa CTU1x5x 4603539 de web
