6 | Betrieb
1
2
3
4
5
6
7
8
9
A
62 / 120
1 Ultraschallwandler
2 Temperaturfühler
Ultraschallextraktion ohne geeignete Vorrichtung
Der Extraktionsraum wird beschädigt
uFüllen Sie ausreichend Prüfflüssigkeit in den Extraktionsraum.
uGeben Sie den Prüfling nur mit einer geeigneten Vorrichtung in
den Extraktionsraum.
uVerwenden Sie einen geeigneten Einhängekorb.
uBeachten Sie das zulässige Tragfähigkeit / Nutzlast bei Ultra-
schallextraktion.
Ersetzen Sie zur Ultraschallprüfung das Gitter im Extraktionsraum
durch eine entsprechende Vorrichtung z. B. einen frei hängenden
Korb.
Hängen Sie den Korbhalterahmen (a) mit dem Korb (b) in die ent-
sprechenden Auflagebolzen im Extraktionsraum ein.

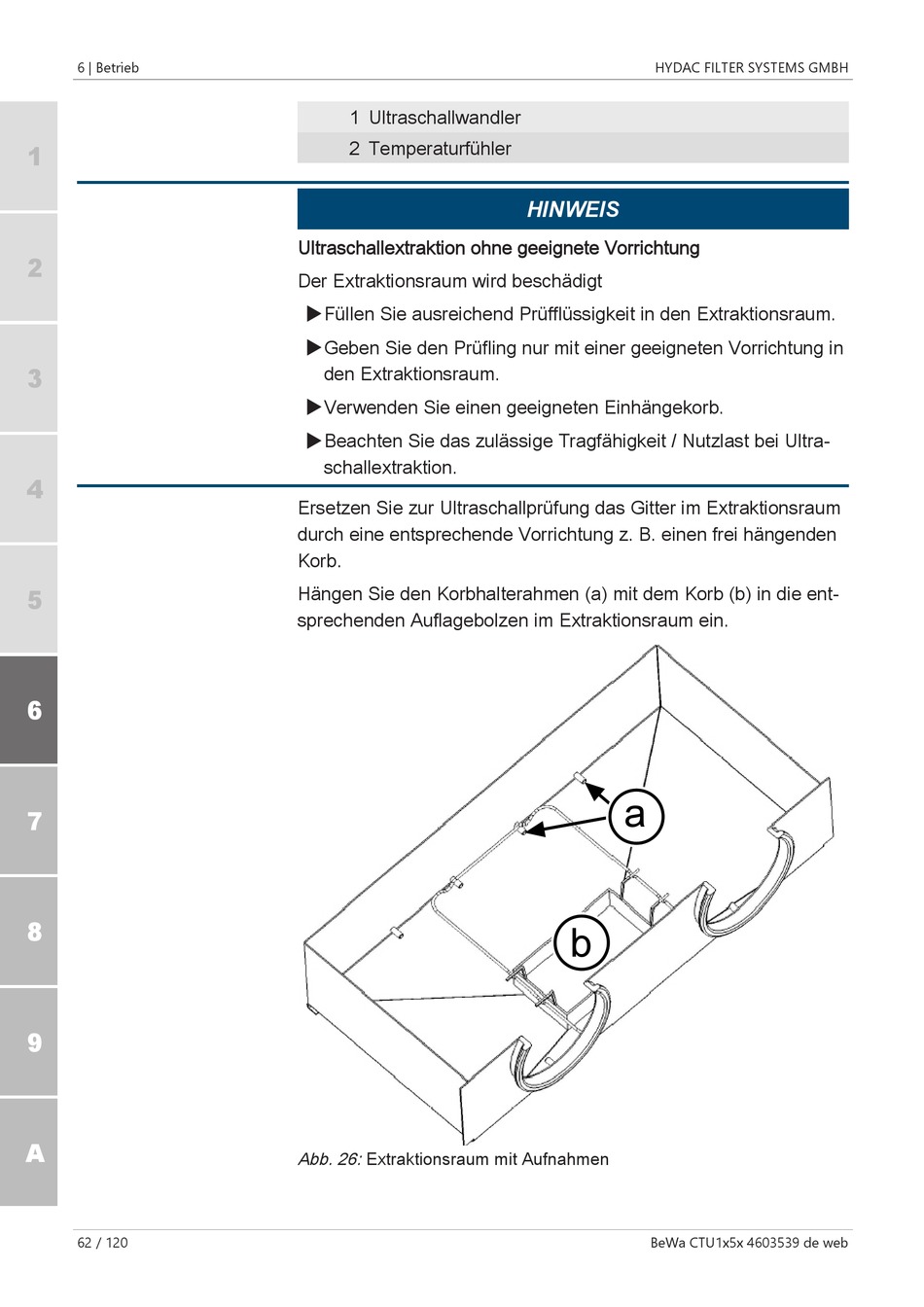

Abb. 26: Extraktionsraum mit Aufnahmen
HYDAC FILTER SYSTEMS GMBH
HINWEIS
a
b
BeWa CTU1x5x 4603539 de web
