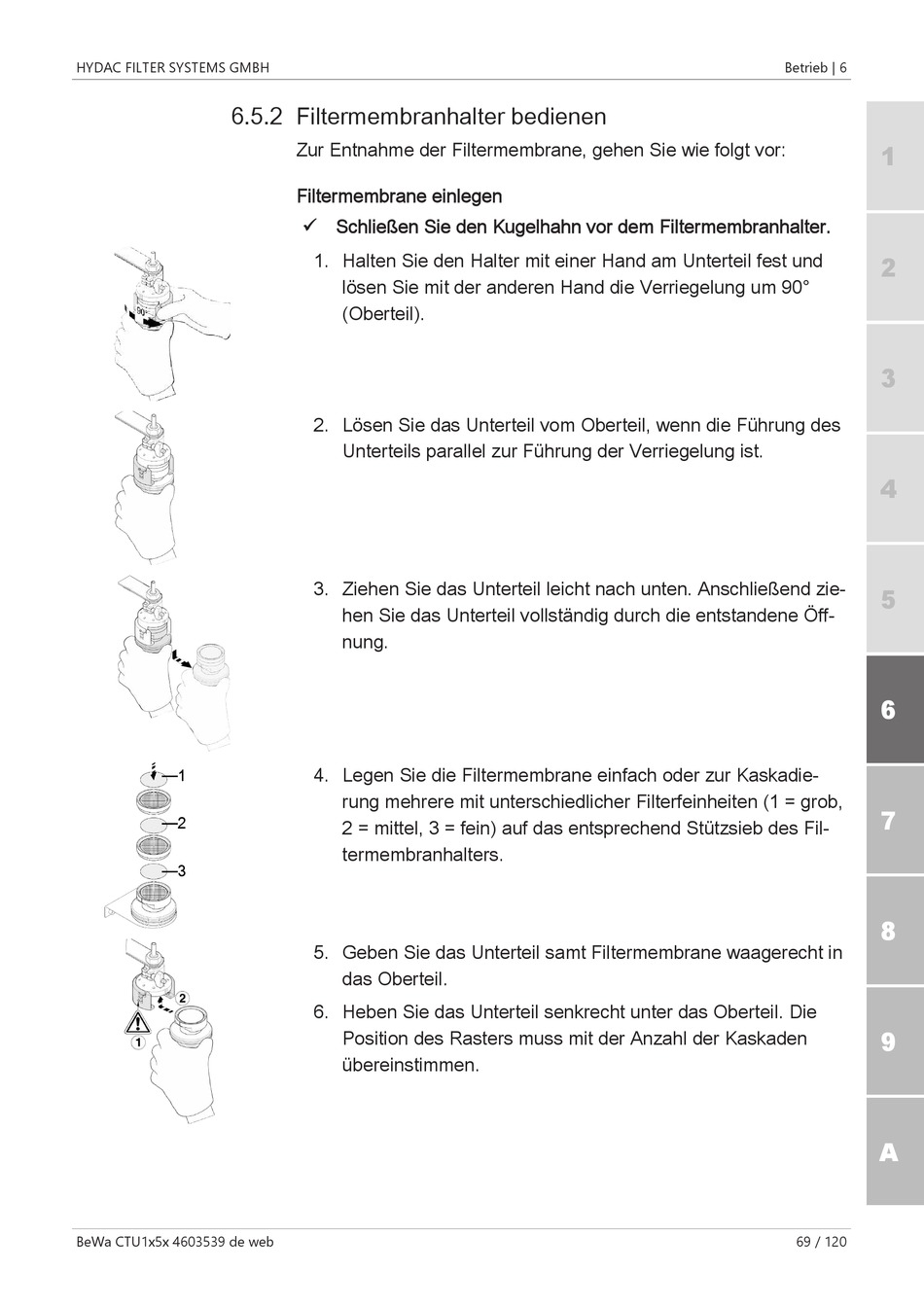

6.5.2 Filtermembranhalter bedienen
1
2
3
BeWa CTU1x5x 4603539 de web
Zur Entnahme der Filtermembrane, gehen Sie wie folgt vor:
Filtermembrane einlegen
ü Schließen Sie den Kugelhahn vor dem Filtermembranhalter.
1. Halten Sie den Halter mit einer Hand am Unterteil fest und
lösen Sie mit der anderen Hand die Verriegelung um 90°
(Oberteil).
2. Lösen Sie das Unterteil vom Oberteil, wenn die Führung des
Unterteils parallel zur Führung der Verriegelung ist.
3. Ziehen Sie das Unterteil leicht nach unten. Anschließend zie-
hen Sie das Unterteil vollständig durch die entstandene Öff-
nung.
4. Legen Sie die Filtermembrane einfach oder zur Kaskadie-
rung mehrere mit unterschiedlicher Filterfeinheiten (1 = grob,
2 = mittel, 3 = fein) auf das entsprechend Stützsieb des Fil-
termembranhalters.
5. Geben Sie das Unterteil samt Filtermembrane waagerecht in
das Oberteil.
6. Heben Sie das Unterteil senkrecht unter das Oberteil. Die
Position des Rasters muss mit der Anzahl der Kaskaden
übereinstimmen.
Betrieb | 6
