5.3.1 Absaugung anschließen
Je nach Modell unterscheiden sich der Lieferumfang sowie die Art
der Absaugung.
5.3.1.1 Maschinen- und Extraktionsraum absaugen
Ist am Aufstellort eine Absauganlage vorhanden, können Sie diese
mit dem Anschluss an der CTU verbinden. Bei Auslieferung der
CTU ist der Abluftanschluss Ø 100 mm vormontiert.
Über den Anschluss (E1) wird der Maschinenraum abgesaugt..

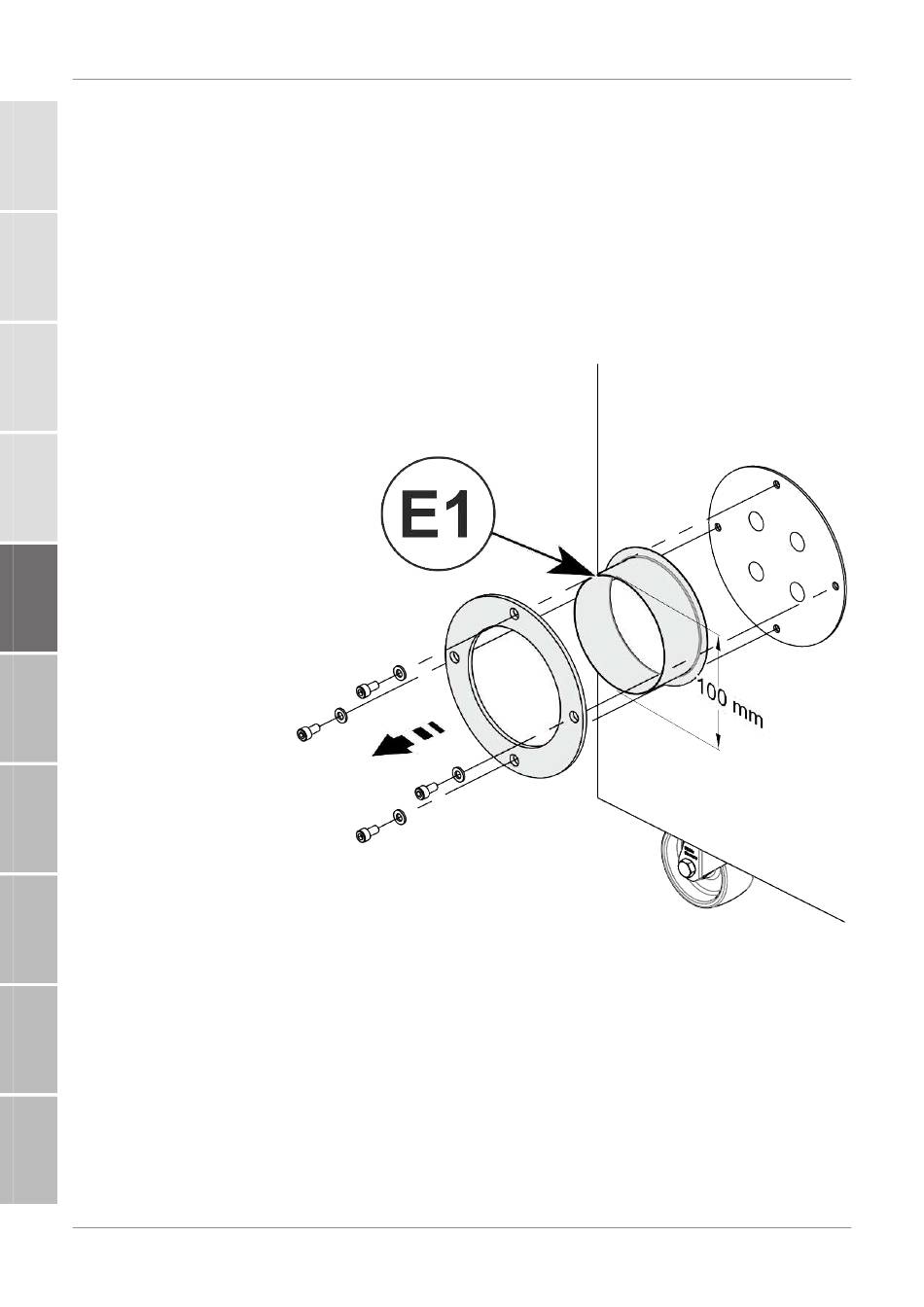

Abb. 17: Absaugung Maschinenraum
Ein Teilstrom der Absaugung am Anschluss (E1) wird zur Absau-
gung im Extraktionsraum verwendet. Die Absaugung im Extrakti-
onsraum erfolgt über den Anschluss (E2).
