8 | Wartung / Inspektion durchführen
1
2
3
4
5
6
7
8
9
A
102 / 120

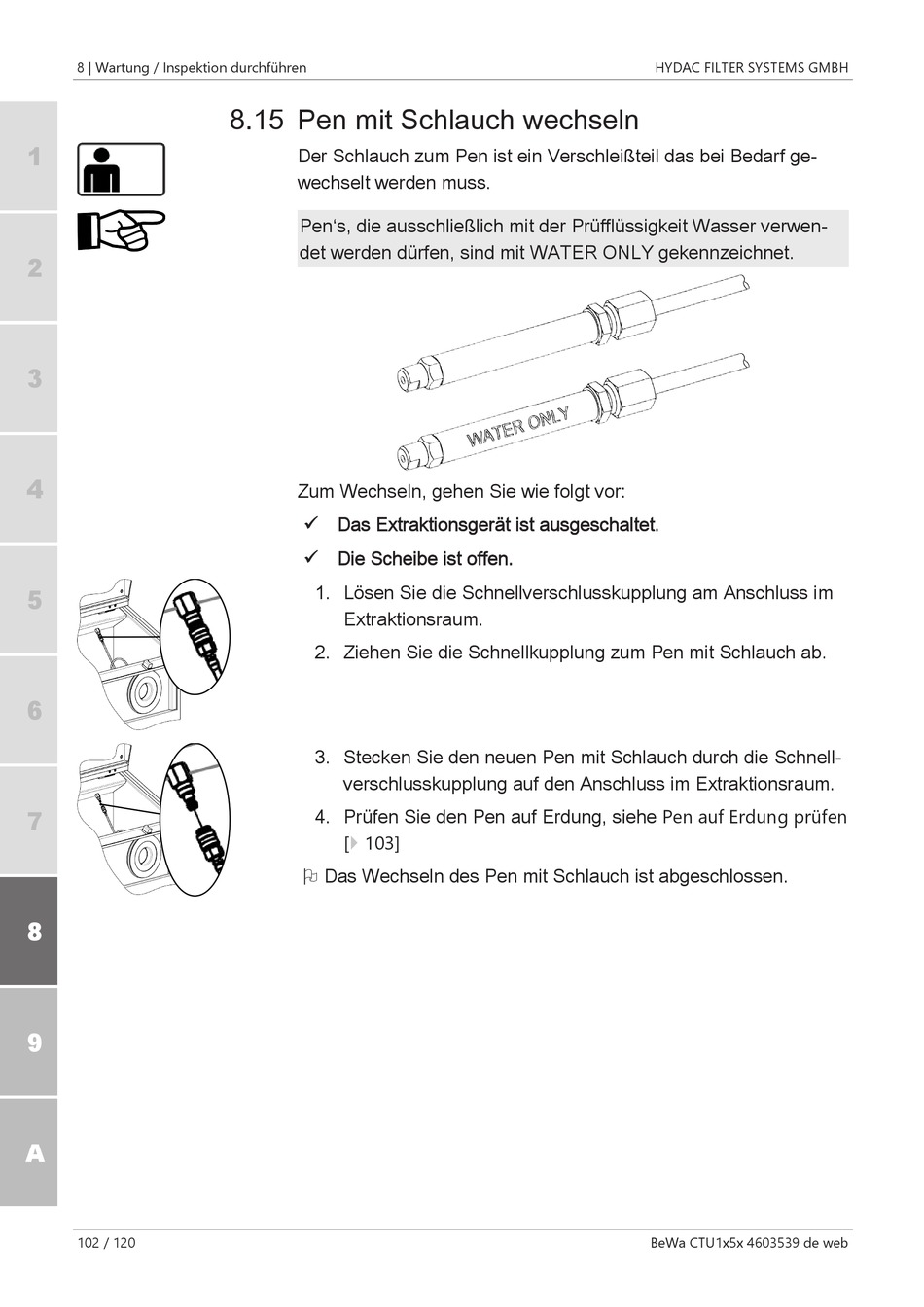

8.15 Pen mit Schlauch wechseln
Der Schlauch zum Pen ist ein Verschleißteil das bei Bedarf ge-
wechselt werden muss.
Pen's, die ausschließlich mit der Prüfflüssigkeit Wasser verwen-
det werden dürfen, sind mit WATER ONLY gekennzeichnet.
Zum Wechseln, gehen Sie wie folgt vor:
ü Das Extraktionsgerät ist ausgeschaltet.
ü Die Scheibe ist offen.
1. Lösen Sie die Schnellverschlusskupplung am Anschluss im
Extraktionsraum.
2. Ziehen Sie die Schnellkupplung zum Pen mit Schlauch ab.
3. Stecken Sie den neuen Pen mit Schlauch durch die Schnell-
verschlusskupplung auf den Anschluss im Extraktionsraum.
4. Prüfen Sie den Pen auf Erdung, siehe Pen auf Erdung prüfen
[} 103]
O Das Wechseln des Pen mit Schlauch ist abgeschlossen.
HYDAC FILTER SYSTEMS GMBH
BeWa CTU1x5x 4603539 de web
