HYDAC FILTER SYSTEMS GMBH
BeWa CTU1x5x 4603539 de web

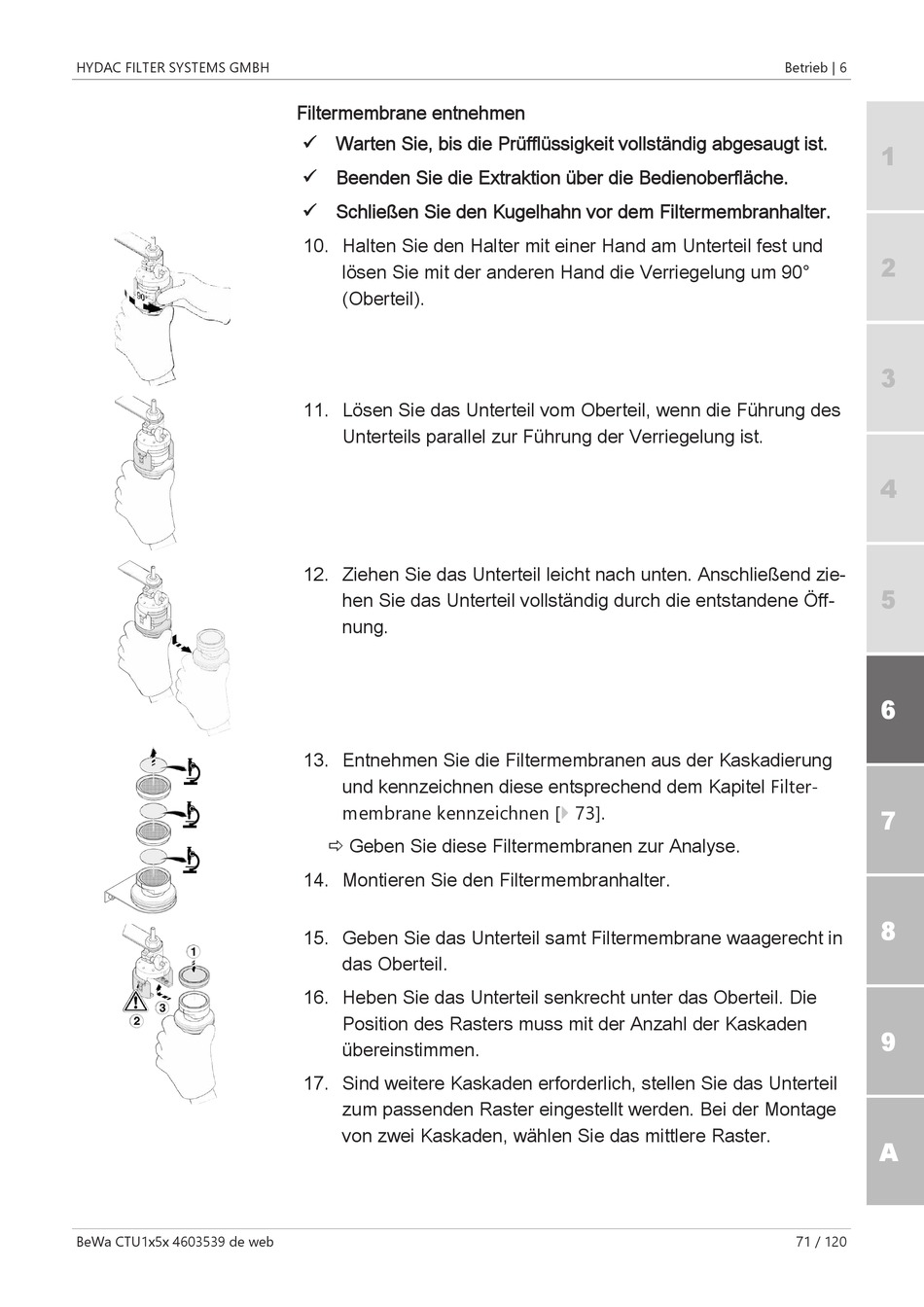

Filtermembrane entnehmen
ü Warten Sie, bis die Prüfflüssigkeit vollständig abgesaugt ist.
ü Beenden Sie die Extraktion über die Bedienoberfläche.
ü Schließen Sie den Kugelhahn vor dem Filtermembranhalter.
10. Halten Sie den Halter mit einer Hand am Unterteil fest und
lösen Sie mit der anderen Hand die Verriegelung um 90°
(Oberteil).
11. Lösen Sie das Unterteil vom Oberteil, wenn die Führung des
Unterteils parallel zur Führung der Verriegelung ist.
12. Ziehen Sie das Unterteil leicht nach unten. Anschließend zie-
hen Sie das Unterteil vollständig durch die entstandene Öff-
nung.
13. Entnehmen Sie die Filtermembranen aus der Kaskadierung
und kennzeichnen diese entsprechend dem Kapitel Filter-
membrane kennzeichnen [} 73].
ð Geben Sie diese Filtermembranen zur Analyse.
14. Montieren Sie den Filtermembranhalter.
15. Geben Sie das Unterteil samt Filtermembrane waagerecht in
das Oberteil.
16. Heben Sie das Unterteil senkrecht unter das Oberteil. Die
Position des Rasters muss mit der Anzahl der Kaskaden
übereinstimmen.
17. Sind weitere Kaskaden erforderlich, stellen Sie das Unterteil
zum passenden Raster eingestellt werden. Bei der Montage
von zwei Kaskaden, wählen Sie das mittlere Raster.
Betrieb | 6
1
2
3
4
5
6
7
8
9
A
71 / 120
