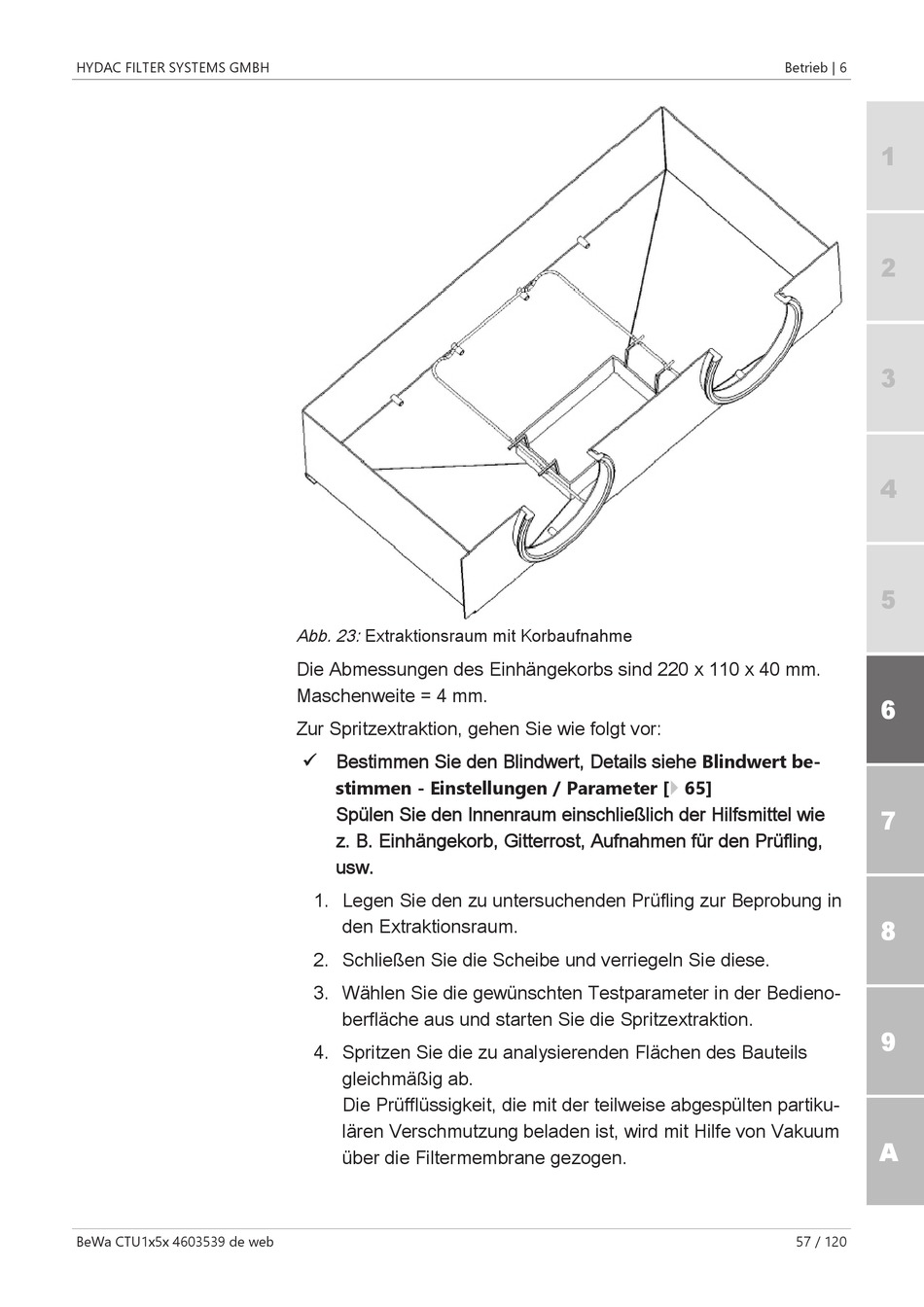

Abb. 23: Extraktionsraum mit Korbaufnahme
Die Abmessungen des Einhängekorbs sind 220 x 110 x 40 mm.
Maschenweite = 4 mm.
Zur Spritzextraktion, gehen Sie wie folgt vor:
ü Bestimmen Sie den Blindwert, Details siehe Blindwert be-
stimmen - Einstellungen / Parameter [} 65]
Spülen Sie den Innenraum einschließlich der Hilfsmittel wie
z. B. Einhängekorb, Gitterrost, Aufnahmen für den Prüfling,
usw.
1. Legen Sie den zu untersuchenden Prüfling zur Beprobung in
den Extraktionsraum.
2. Schließen Sie die Scheibe und verriegeln Sie diese.
3. Wählen Sie die gewünschten Testparameter in der Bedieno-
berfläche aus und starten Sie die Spritzextraktion.
4. Spritzen Sie die zu analysierenden Flächen des Bauteils
gleichmäßig ab.
Die Prüfflüssigkeit, die mit der teilweise abgespülten partiku-
lären Verschmutzung beladen ist, wird mit Hilfe von Vakuum
über die Filtermembrane gezogen.
